高阻耳机的制作.
为了研究耳机持电感与阻抗大小，在矿石收音机中的关系。于是在四十年后再次掀起了制作耳机的研究。
过去的耳机都是用手绕，用硬纸片做的线包架，然后用汽车修理厂捡来的坏“考克”（听别人这样叫它），敲开它的外壳，拆出它的钢片，肃开它的封沥青，露出用层层蜡纸包着的漆包线来。这线大约0.01毫米，坏“考克”的旧蜡纸很薄也很脆，是不易揭掉，也只有边绕线圈边让蜡纸碎裂边揭掉了。磁铁也不正规，把喇叭磁铁敲一块，包上纸圈纸架，就开绕。机盒也就是用拉线开关的盖子，加罐头皮做振动片。无论效果是还优良，但每每总能成功。
一、耳机磁铁的采用
这次再度进行耳机制作，就不再那么简陋，总想正规一点。恰到好处的磁铁不好找，电子城市售的高磁性的磁铁去不少，我选用一种30毫米长、4毫米见方的长条形的磁铁，5元一条，这种磁铁看起来很结实，实际上十分地脆。我量好是间点，用凿子一敲，立马断成两截，还不完全按你的位置断开，总有一点偏差。将两块磁铁并起来，其宽度也还差不离。（后来因增加线圈圈数的需要在中间加了3个毫米的铁条，扩开了磁铁间的距离）。

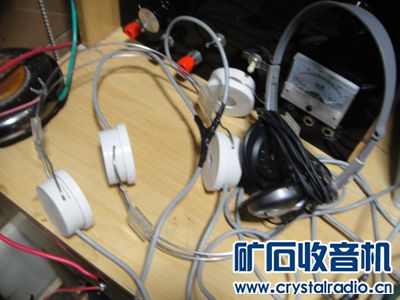

高阻耳机的制作

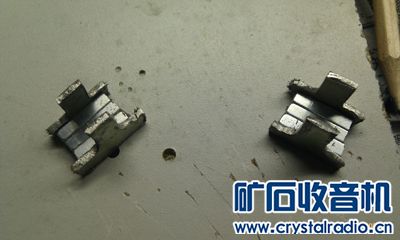

二、极靴的制作
再找到的电源箱铁底板上凿下来，厚约2毫米做成极靴，用砂轮机磨，用什锦锉锉。将磁铁的极性判断好以后，用502将它们粘在耳机盒子里。
三、耳机盒子的制作

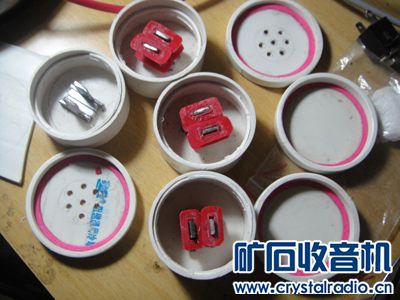

耳机盒子是用50毫米的PVC塑料管加工做成的。先把PVC塑料管一端头用中粗锉加工正，因为找来或来时，随意切下来的端头是不正的。不正的面放上的振动片音质会大受影响。
然后按极靴的高度增加2~3毫米画好线，要留有加工余量，以免发生返工重做的事情。切下这样两节PVC塑料管。
高阻耳机的制作

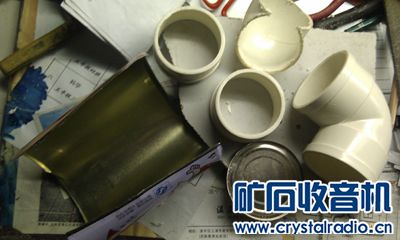

找一截直径约20毫米的PVC塑料管用美工刀将它剖开，再用热吹风机给它加热，然后手持一块平的木板，热烤软的PVC塑料管摊开压平，让其冷却。这样的PVC塑料片，再吹烫软再压平一次，能做出很好用的同等材料的PVC塑料板供下料使用。
将PVC塑料片剪下PVC塑料管这么大一块来，用502胶水将它粘在圆管上，再用剪刀修去多余的边。用锉锉光滑。
高阻耳机的制作

盖子是用PVC塑料管的接头来制作的，将就接头的圈部，锯下来锉光毛的一头。把PVC塑料片剪草除根下接头圈这么大一块下来。用502胶水将它粘在被锯锉过的这一面。否则将会不紧而松、掉。再在中间钻10~14毫米的孔。还了做一些纸圈粘在内边上，让振动片不挨着盖子。
高阻耳机的制作

四、做振动片

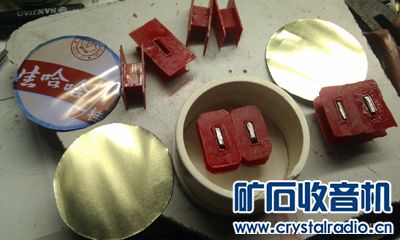

找来娃哈哈和王老吉易拉罐剪开，以PVC塑料管为模，剪下数片振动片。经后来试用发现，娃哈哈铁片的薄软了一点，而王老吉的铁片厚了一点，我把娃哈哈铁片剪20毫米一个小圆片，用502胶粘滞在中间，结果是增加了娃哈哈铁片的弹性，效果很好。
高阻耳机的制作

五、做线包架

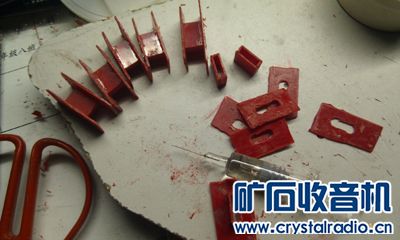

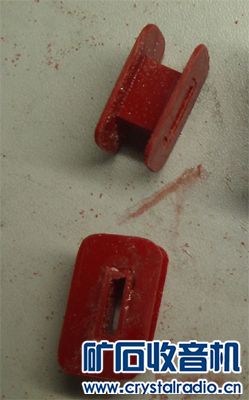

每只耳机有两个线包架，一般是用塑料做成的，而我们没有地方购买到合适的线包架，只有进行自制了。制作的方法是，用1毫米的薄塑料片，用勾刀（美工刀背前面的那个小弯），把塑料片勾成比极靴铁片微厚一点的宽度的长条，如2.5~3毫米。再勾出极靴宽度加塑料片二倍厚度宽的塑料条，再按线包高度截成小片，再一条一片地用502胶粘成小扁管，然后将塑料片勾划出线包的上下片，用电钻打孔，用于加工锉成小长方孔，粘合小扁管。下料时稍微大一点，粘的时候把握宽度，然后把多的余时用小剪刀剪去。粘的时候要注意正，即相互垂直。最后待干固后，用剪剪整齐，用小锉锉光滑。注：塑料可用三氯甲烷（一种溶剂）进行粘合。502粘后会产生一种白色物影响美观。
高阻耳机的制作

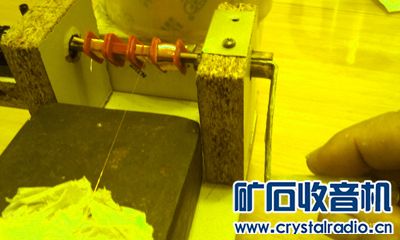

六、绕线圈
用0.03~0.05r的线绕制线圈。线越细同体积的线圈，圈数多电感量起大。圈数的电阻与它的关系就没有搞懂了。

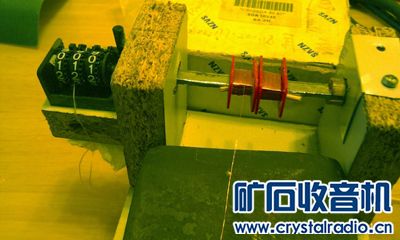

线越细，越容易断掉，越细越不易刮去漆上好锡。这才是一个细活。引出线也容易断，越要细心。绕线机的制作，另文相告。
高阻耳机的制作

七，装入耳机盒
找各种线来做引出线，都可以。不要是不易断芯就好，三芯，四芯的都可以。能方便地将做好的耳机连成串联或并联，以求得合适的阻抗匹配。
高阻耳机的制作

用立体声插头做连线，在插座上根据需要进行耳机的串并联连接方式，各自选择。
八、耳机架，

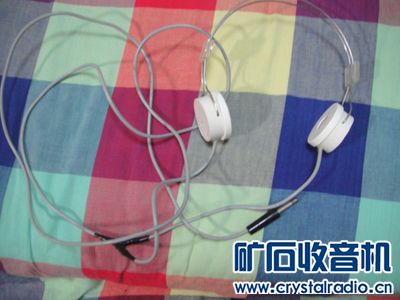

可找废旧耳机架代用更好，如果自制，最好用2毫米粗的不锈钢丝制作，在耳朵上方30毫米处，用塑料块做固定片，用502粘牢。完全干后再用钳子弯出需要的长度和耳机夹勾。剪去多余的部分后，挂上耳机即告完成。

各种耳机特性比较表
种类结构             圈数/电感量直流电阻/阻抗       听音效果
                                 低阻抗高阻抗
1 购买双听动圈式             不明/340uH 串797Ω/ 不明    好/低音重无处测试
2 购买双听动圈式             不明/730uH 668Ω/不明                      好/低音重
3 改制电话听筒动圈式约120圈/1.416mH 247Ω/不明                      好/低音差
4 自制四线包高阻耳机 10000匝/670mH 3.72KΩ/不明       好
5 自制四线包高阻耳机 12000匝/1.397H 5.71KΩ/不明    较好
6 自制四线包高阻耳机 24000匝/2.93H 9.26KΩ/不明             次好
7 改制晶体压电片无/0uH                      0Ω/不明高低音差
高阻耳机的制作
