各位老师好！大概3年前吧，记得是2011年，许老师设计了高频数字q表，组织了几次团购，我平时也喜欢摆弄收音机等，于是也邮购了一块成品板子，大概是第二批，时间太长忘记了，拿到板子后做了些准备工作就搁下了，恰逢劳动节闲暇，就翻出来准备完成。

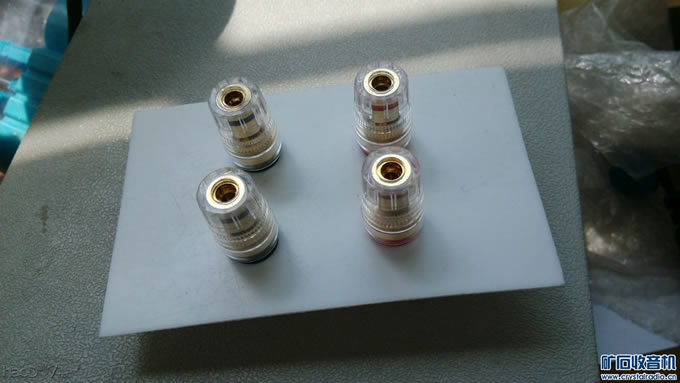

1、这是当时做的接线端子
制作许老师q表遇到问题！！！！

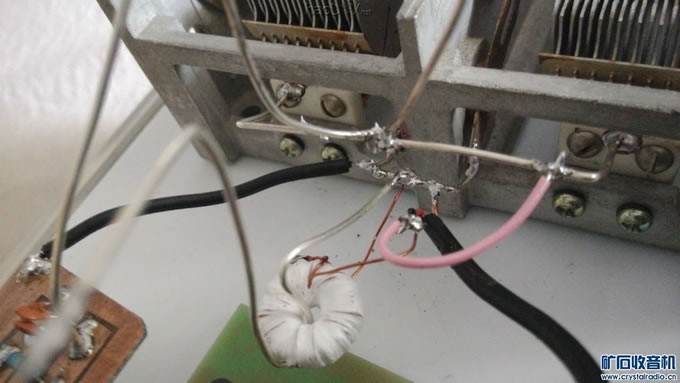

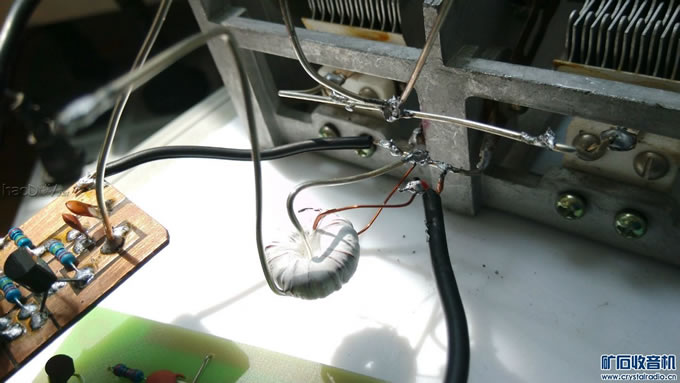

2、激励变压器也早就绕好了，当时用的双线并绕了28圈，用的四氟带保护。
制作许老师q表遇到问题！！！！

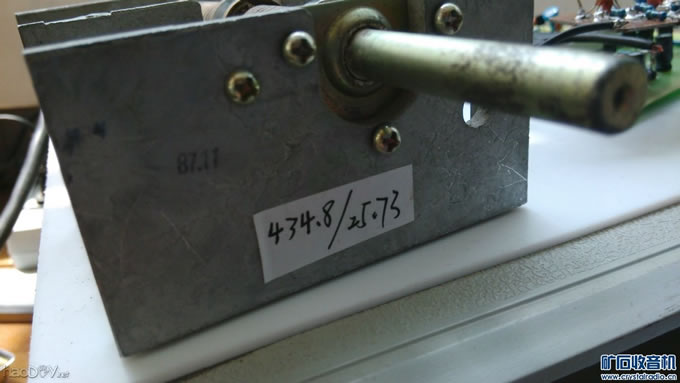

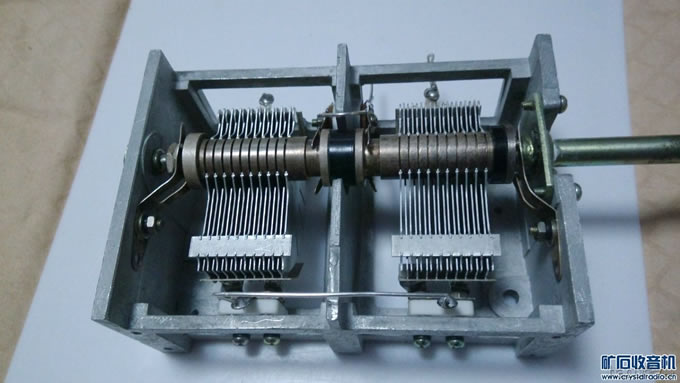

3、可变电容用的这一种，体积比较大，两联并联容量大约450左右，用许老师设计的lcr电桥测得容量为434.8/25.73，贴个标签别忘记了
制作许老师q表遇到问题！！！！

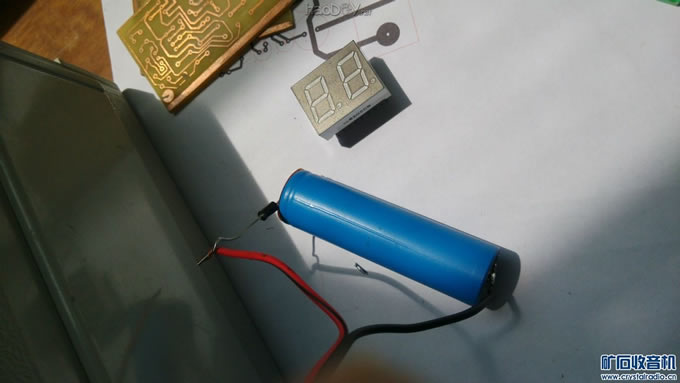

4、电源用的这种18650锂电池，串了一个二极管。
制作许老师q表遇到问题！！！！

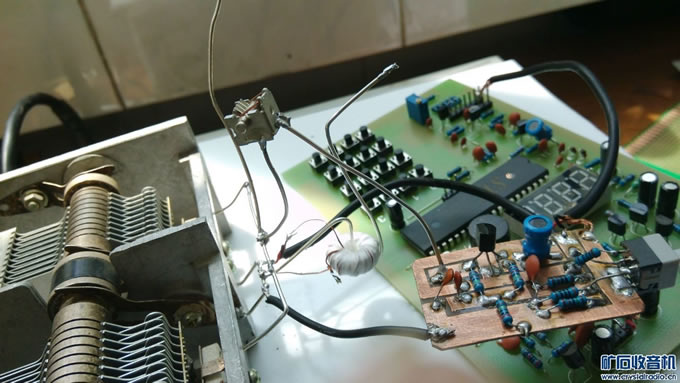

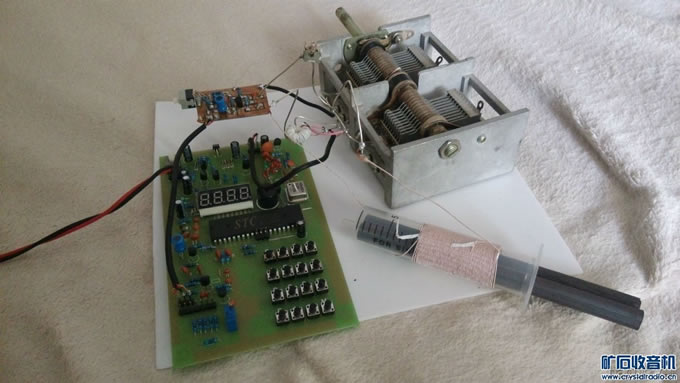

5、先按照图纸将所有部件临时搭棚一下，等调整正常了再做后续工作。
制作许老师q表遇到问题！！！！

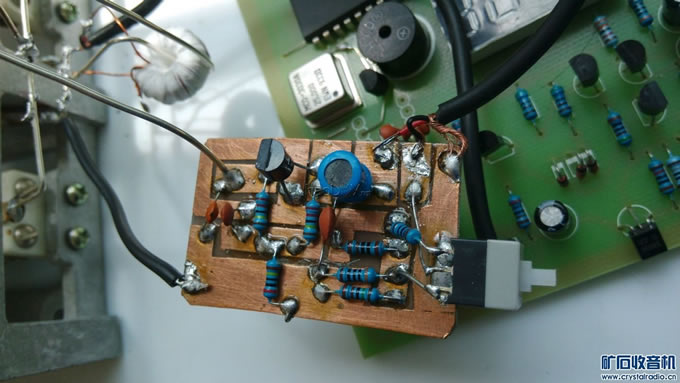

6、这前级板是许老师焊接的！！
制作许老师q表遇到问题！！！！

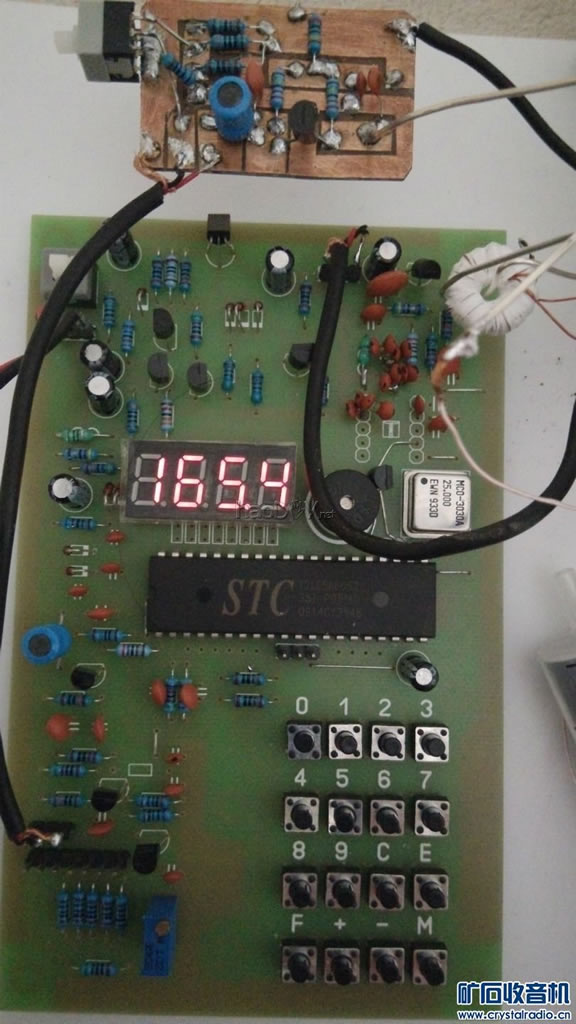

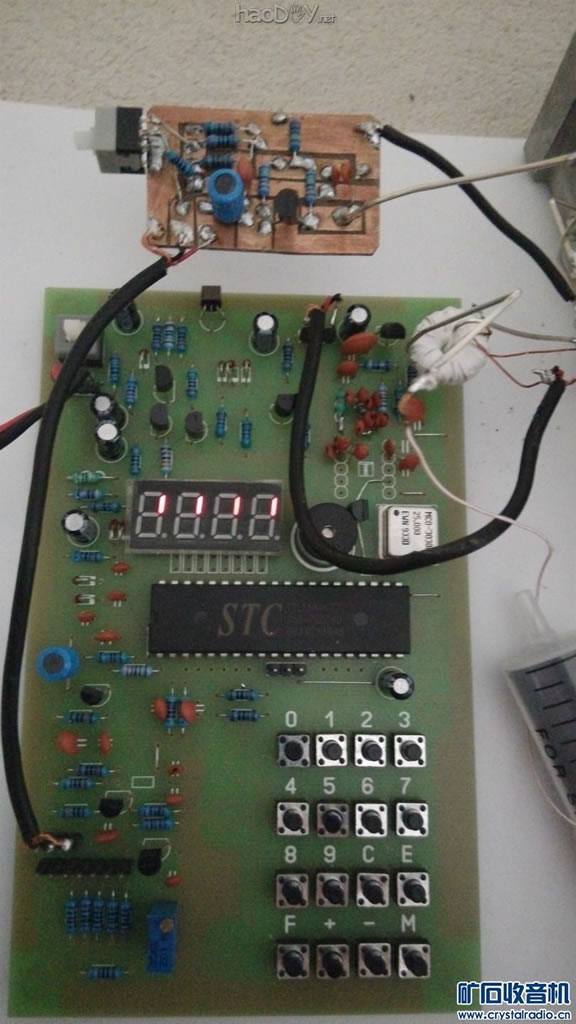

7、连接好以后通电开机，按菜单键显示当前电池电压。
制作许老师q表遇到问题！！！！

8、进入3号菜单，依次将激励变压器比值的10倍、可变最大容量10倍、可变容量最小容量10倍，稳压电压100倍等数值输入保存
制作许老师q表遇到问题！！！！

9、开始按照说明调整激励电压，先将短接线接上（偷懒没拆可变）将可变全部旋出。
制作许老师q表遇到问题！！！！

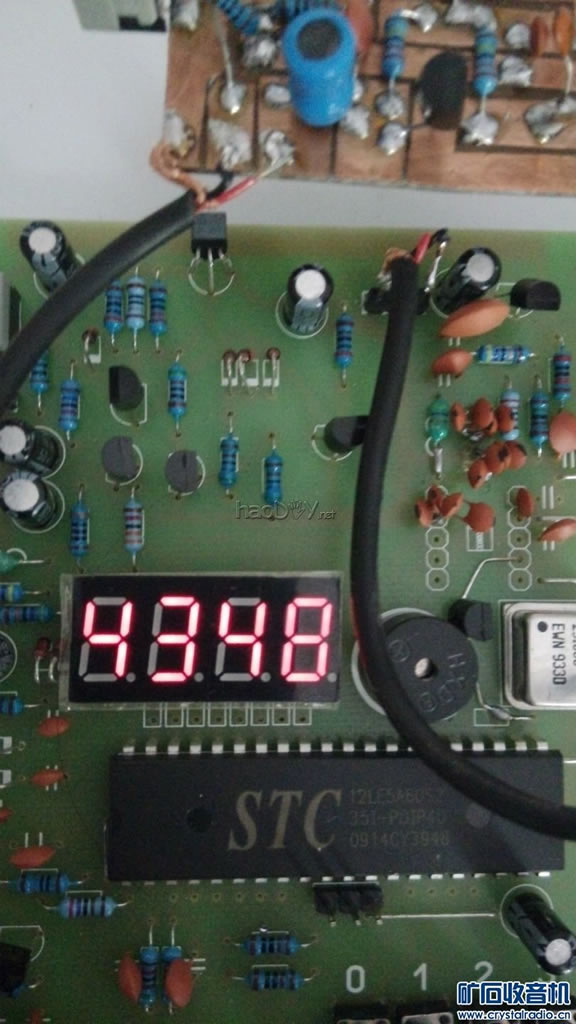

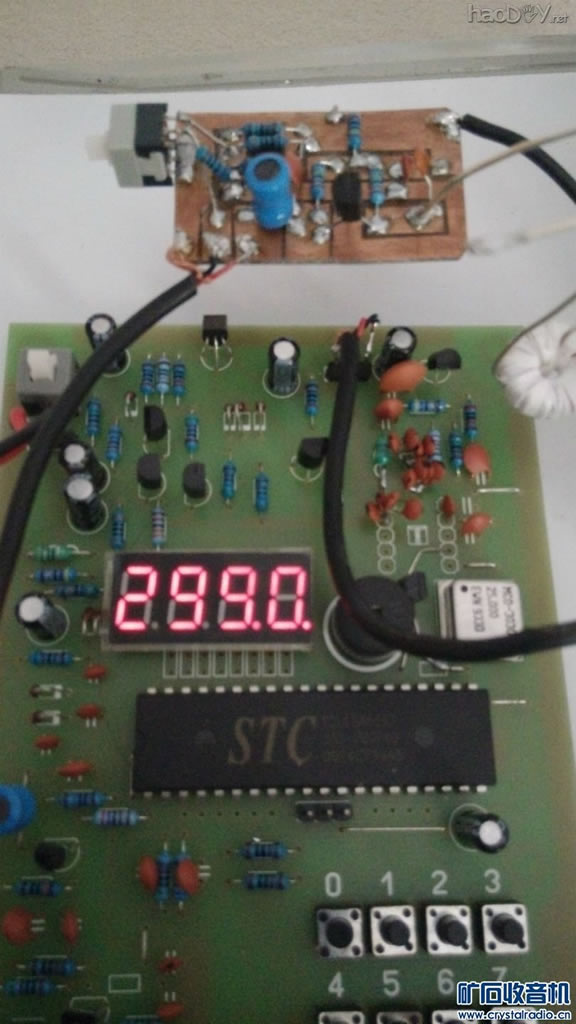

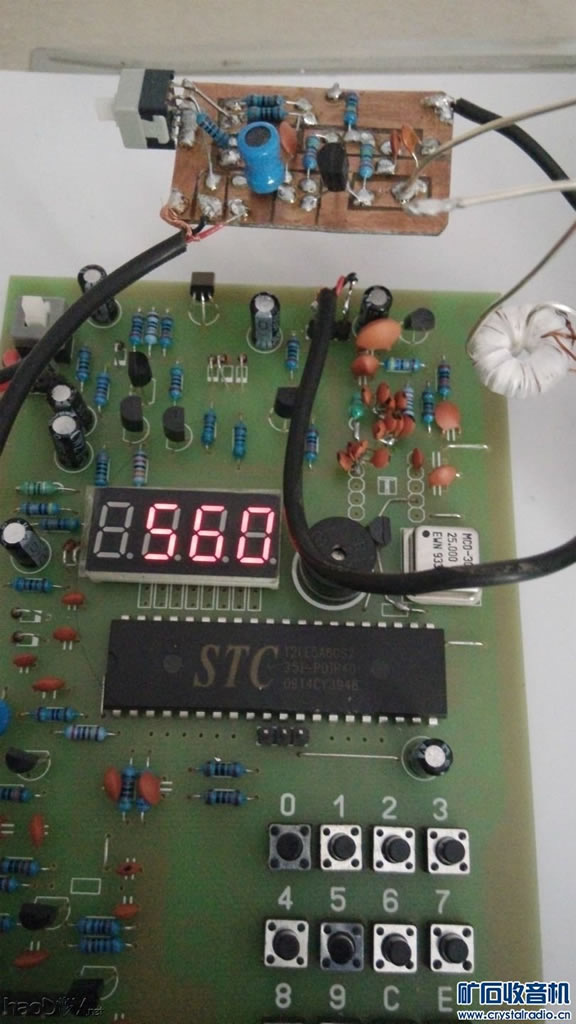

10、进入4号菜单，按c键清除数值，按0键全部清除数值，按e键重新测量数值并保存，测得500k的激励电压为299
制作许老师q表遇到问题！！！！

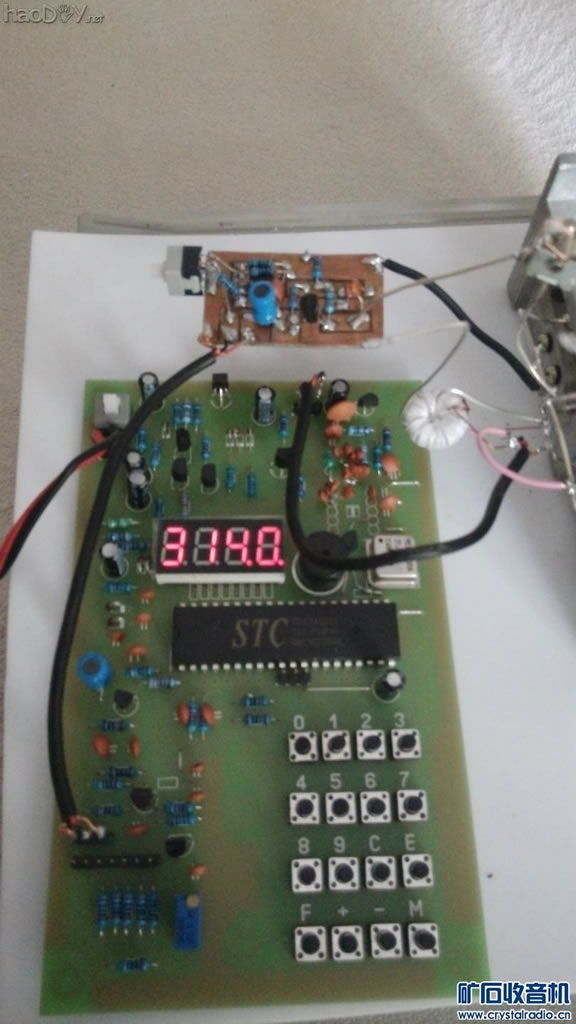

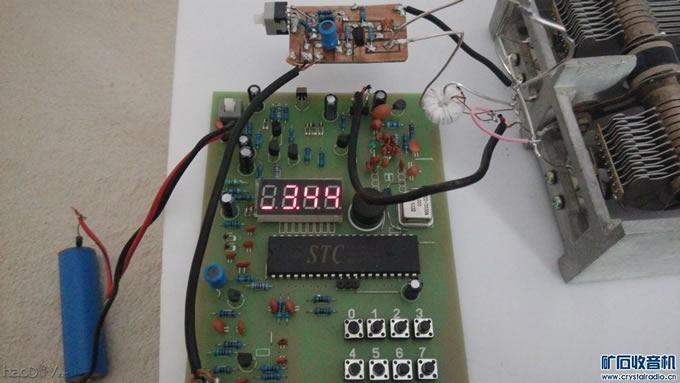

11、其实激励电压已经在正常范围内了，觉得再高点能好？（强迫症？？）于是将5pf小可变容量增大了一点，结果激励电压成了314，挺灵敏啊！
制作许老师q表遇到问题！！！！

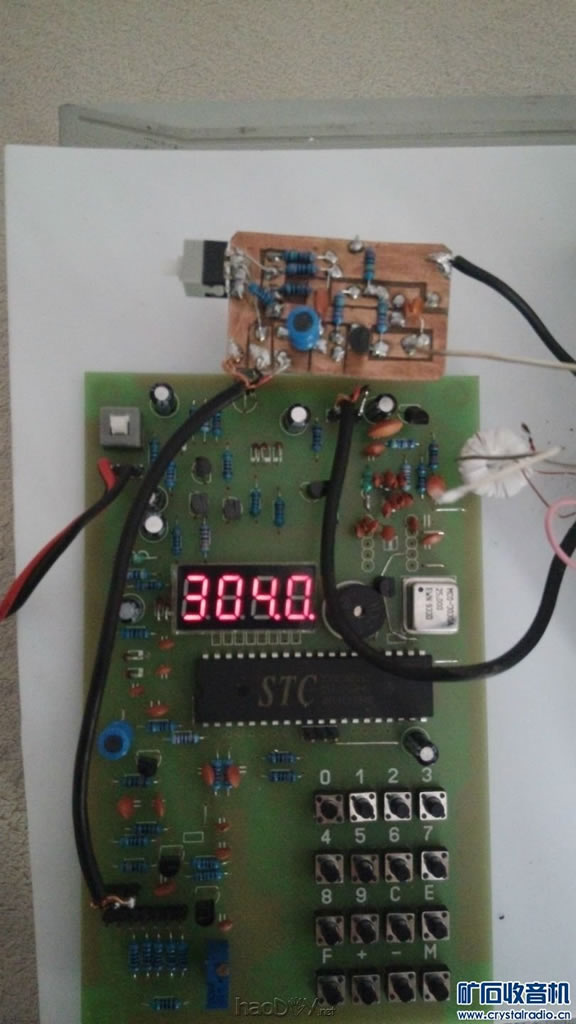

12、只好再次调整，激励电压为304，好了就这样吧。
制作许老师q表遇到问题！！！！

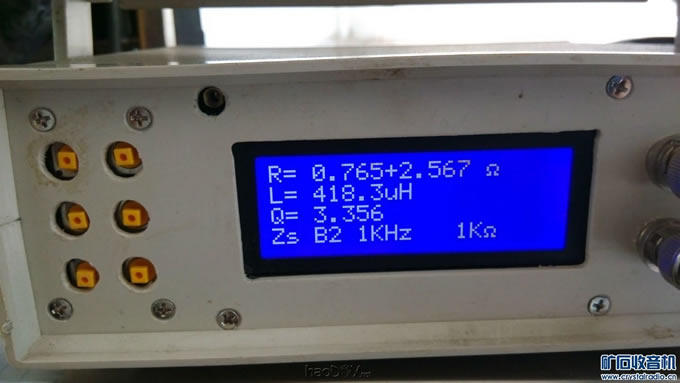

13、在20mm的针管上用0.04*60（大概是）绕制65匝作为被测线圈，电感量420uH左右（插入2根高q磁棒）
制作许老师q表遇到问题！！！！

14、连接被测线圈

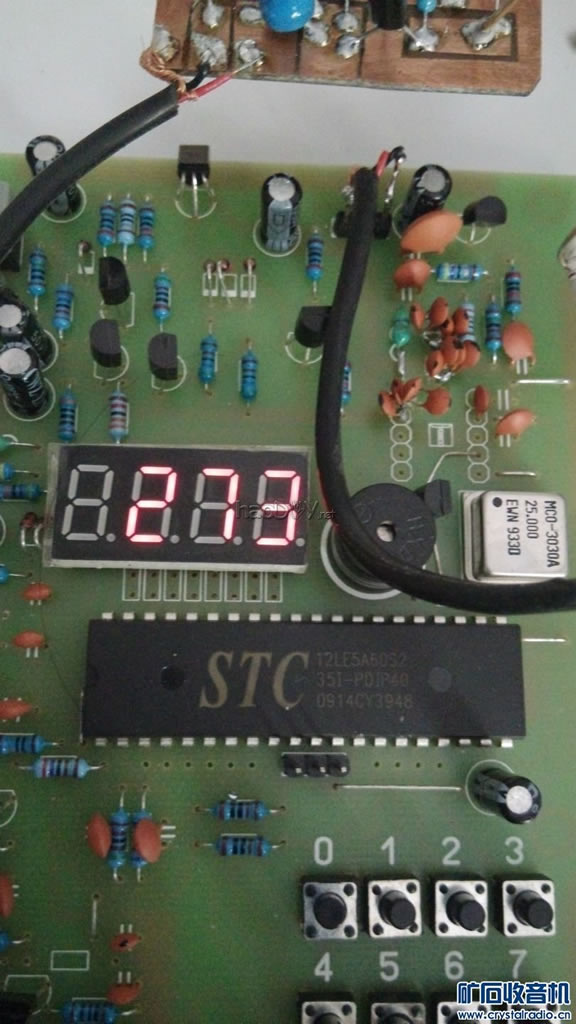

15、开机按菜单，进入1号菜单，按f键，按c键清除频率设置，输入数值1000，按e键，按f键，然后旋转可变电容，使之谐振（我的理解是看是否有了读数，没谐振显示0），按后按e键后一秒钟手离开一段距离。这时应该测量的是q值，可是闪了几个数值后变成如下，应该是超出量程了！
制作许老师q表遇到问题！！！！

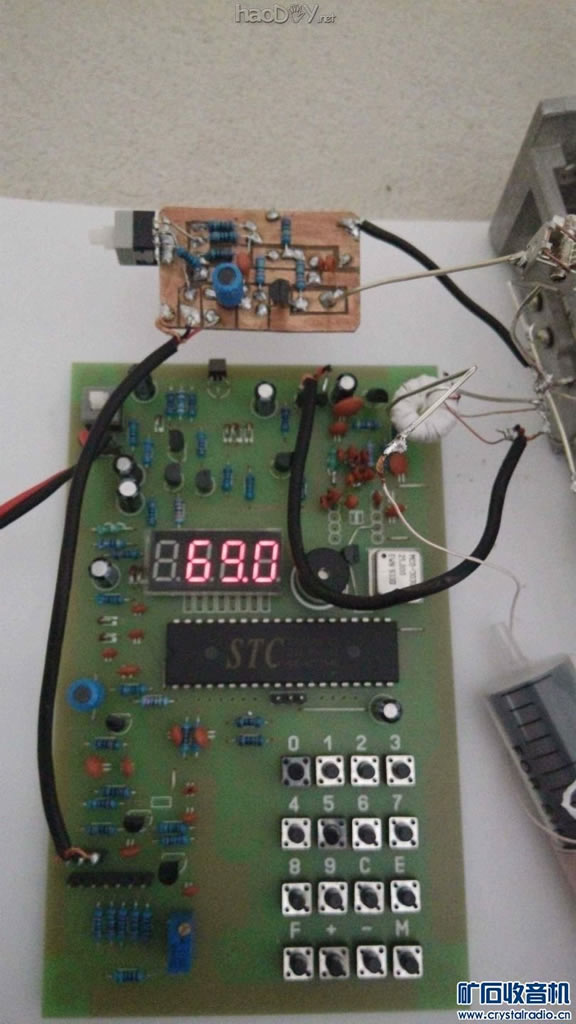

16、应该不会超出吧，于是打开前置板的5倍开关，显示69，按照计算应该是350左右，这量程不会这么低吧，还是我哪里操作有问题！！请明白的老师给予解惑为盼！！
制作许老师q表遇到问题！！！！


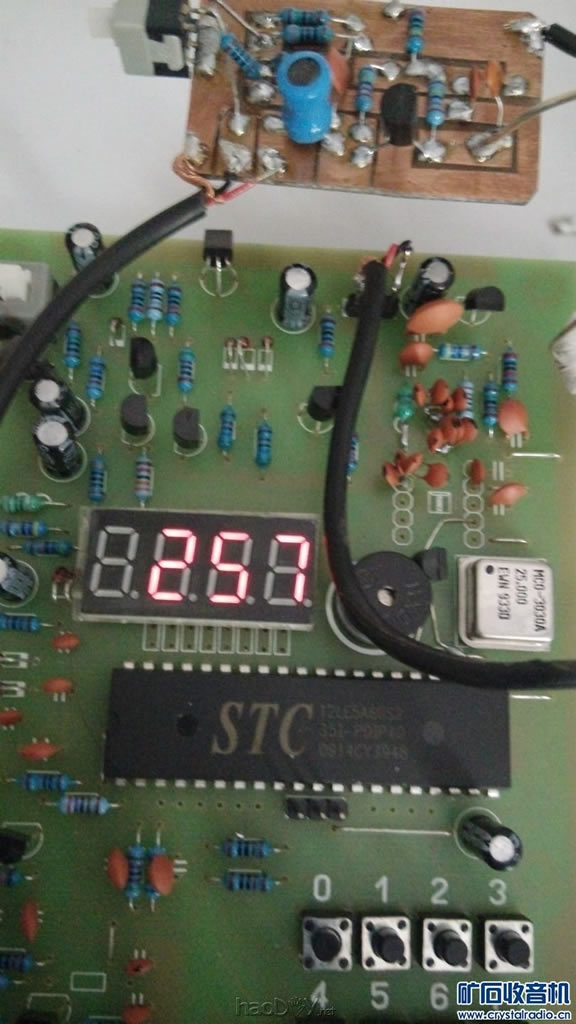

调节可变电容使之谐振（读数不再是0）

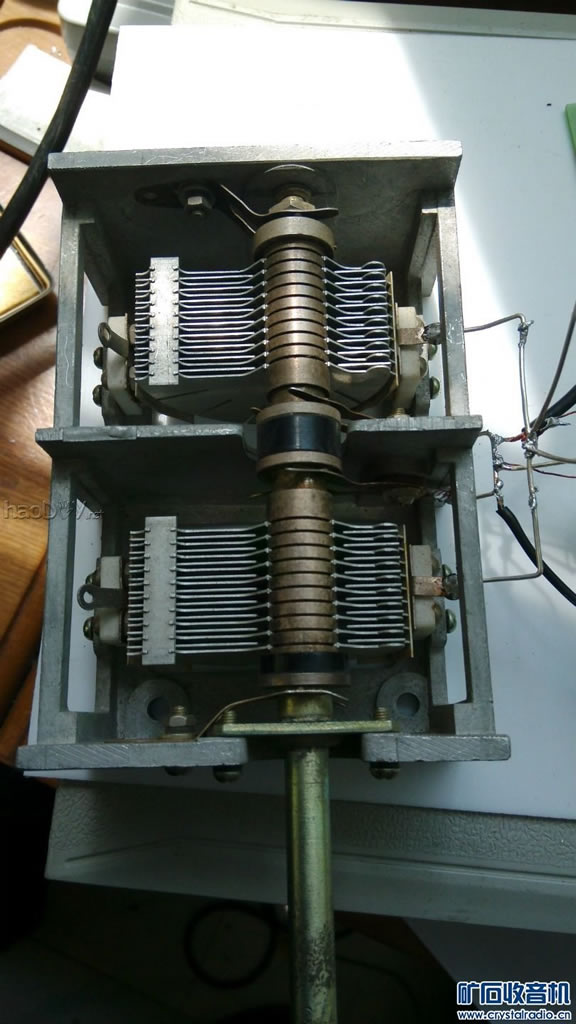

用这种可变电容两联并联约450p

本帖最后由 dongchana 于 2014-5-5 09:03 编辑

又查看了关于许老师q表的好多帖子，这个量程应该就是这样，超过240就应该使用5倍开关(哎，看帖不仔细啊，惭愧)。看到后来又扩充了量程和增加了机械表头的功能，很眼馋啊，现在有空就用铝板做各个部件的屏蔽罩，准备把可变全封闭，主板上下加铝板封闭，前置板全封闭，有个问题就是全封闭后引出线的问题，请问各位老师，引出线离屏蔽罩开孔的距离有没有要求，是不是紧挨着不好？

感谢shiuyipyuen老师的加分鼓励！！！制作许老师q表遇到问题！！！！

今天上班有点累啊本想休息一下吧，但是打开阳台看到这些宝贝，就不由自主的坐下来！今天把搭棚拆了，用1.5mm厚的铝板给可变做了个全封闭，把可变和那些铝板用无水乙醇洗了一下:

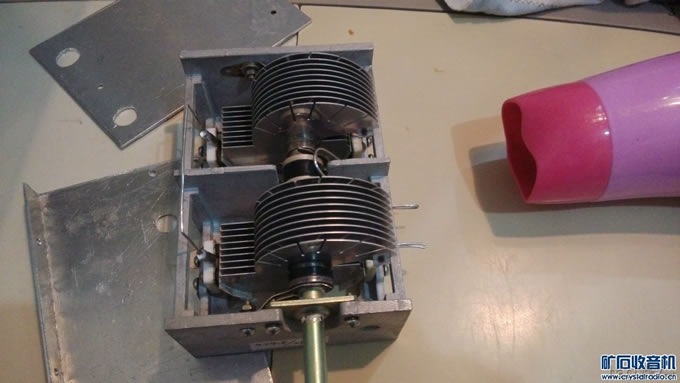

1、用酒精洗完可变和铝板用电吹风加热吹干！！
制作许老师q表遇到问题！！！！

2、洗干净的可变，看上去是亮堂了不少！制作许老师q表遇到问题！！！！
