我和TDA1541 第2季



对于TDA1541仿若在品一道妙茶，入口微苦，细品苦中带甘，过后回味无穷。每一次新的构思，新的尝试，元件搭配的碰撞，总能让我怦然心动。突然发现原来熟悉的一切都是陌生的……

对于喜欢TDA1541的，每个人总找到喜欢她的理由。


这个版本规划实在太久了,要在S6版本的基础上再要提升一点点，要付出很多的努力，所以这次尝试了新的结构和增加了一些功能。这个1541是在早前设计过分体电源板中，衍生出来的，命名为TDA1541 OP/S8M





电路结构：
CS8412+SAA7220+TDA1541+OP LPF


设计结构：
设计为电源部分和D/A部分为独立体，电源和D/A地线通过点点连接，提高SN和降低电源对音频部分的干扰。

过桥架构




#p#分页标题#e#增加的新接口:
1：增加支持AES/EBU 数字平衡输入。
2：增加XLR平衡输出
3：通过切换支持I2S信号输入，跳开数字接收部分，可以直入256FS原机时钟。




//空行分割//

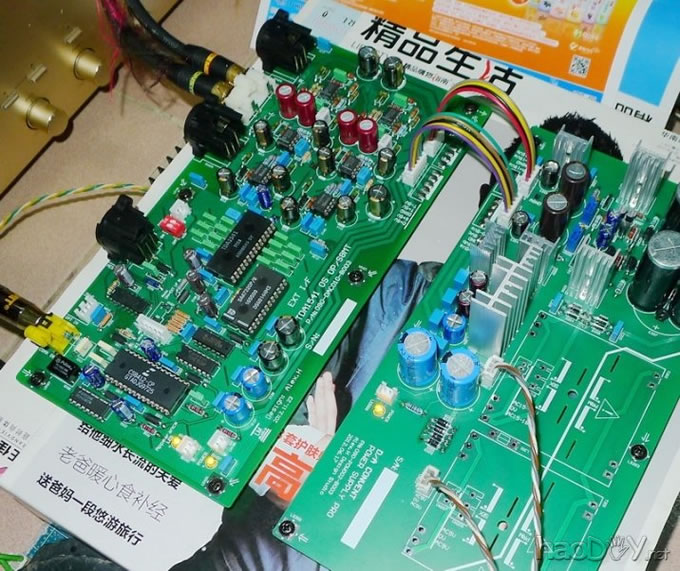

完成实物图:
刚完成的第一版.不可避免的出现BUG.所以说原来熟悉一切都是陌生的.

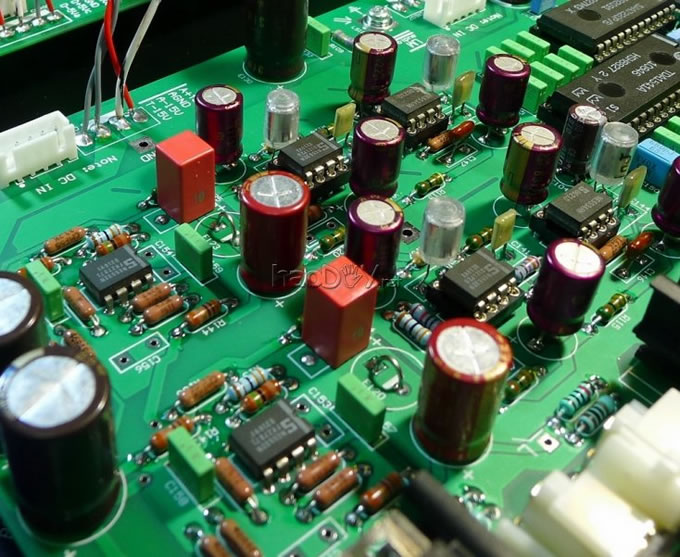

制作细节：输出部分





2：材料选择：
PCB的设计画画停停，中间也有一些其他事情在忙。所以等PCB制作好了，一些必要的元件也就准备好。包括用到的新元件34C86，74HC157。整版元件看起来比较杂，但是按电路功能划分，还是比较清晰的。
电阻：
这个没有什么好说的了，1%的电阻。足够的精度是保证电路平衡性的重点，选择：DALE，VISHAY，PHILIPS

电容：
这个比较多话说，我个人对声音判断，音频部分重点选择的是ELNA ，接收部分多用NICHICON+PHILIPS，此版设计中几个敏感的位置：
A：8412的RXP，RXN输入的数字耦合电容。此电容早前我选的是EVM推荐的103，后因在本地有一帮朋友在玩1541，交流中发现这个电容对高频影响很大，随着不同容量和材料的不同。声音都有变化。

#p#分页标题#e#在此感谢论坛NEW1510提供的改进信息。没错，他是一个狂热的1541份子。



B：1541的14个去耦电容，厂机照片看不少了，贴片（X7R？NPO？），NIS，BC等，此类电容林林总总，无秘密了，会不会无感的好很多，待证实。前后对比了一些种类，还是选回ERO。


C：电源滤波电容，相对1541的声音特点，电源主滤波容量选用4700UF以下，听感比较合适，重点是在退耦电容不要过大，建议100UF或以下。





运放搭配：
此版DAC用到6个运放，NE5534*2+NE5532*4（我最喜欢），正品TI 5534/32都不错。
不过LPF改用OPA2134还真不错。还好终于可以用上OP275了。当年我第一次买运放改家里的VCD时，OP275就是买的第一个OP。换了还真的比原来的BA4558舒服一些。如果现在听回早前的VCD，可能就没有当年的兴奋感觉了。耳朵升级啦。



3：测试部分

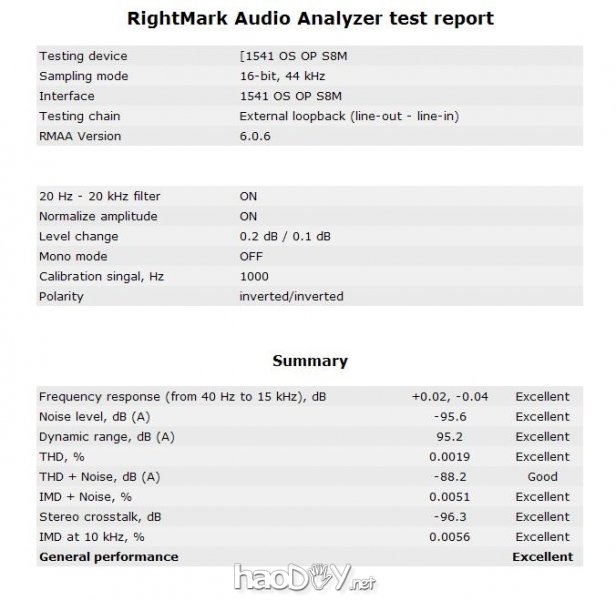

此部分当是参考用。RMAA 16/44.1K测试结果。
总评：




还有PHS和VA等软件，测试会有一些不同。这个等新板出来后再测试。
朋友AP2已经到手，不知道组成系统没有，方便的时候要搞搞。

//
//

4：D/A部分扩展使用：
A：D/A设计相对细长，去掉数字接收可改为CD内部解码。
B：由于D/A部分不包含电源，换用不同电源，获得多种不同玩法

//
//


5:最后顺便推荐两张人声CD,自我感觉不错
《A Woman Heart》和《tim,s house》


#p#分页标题#e#1：《A Woman Heart》


如图：








《A Woman Heart》介绍:
在沁涼似水的浅秋时分，聆听一场属于柔情的对话；融合新世纪、传统民谣与蓝调的现代清新潮流。来自爱尔兰国度绝美动人的天籁女声，将古老神秘的凯尔特民谣的空灵之音轻轻吟诵着。
　　空谷幽兰般的旋律佐以精致唯妙的编曲，引领您遨游深远飘渺的凯尔特世界。时间在流转的媚眼间停格，千变万化的风情飘洒出感性与理性美。只要你仔细分辨，女人心可以婉约感性，也可以优雅而坚定


此张专辑有1，2，我这个是1，同城一个朋友推荐的，在HK购得。浓郁的英伦风味，头版此CD已经不便宜。



2：Kate Walsh 《Tim's House》


如图：







Kate Walsh 《Tim's House》介绍：
Walsh18岁时获伦敦音乐学院取录，为了达成自制大碟的心愿，不惜搁置入读大学。她说：“18岁前我一直醉心古典钢琴演奏，从没想过能成为职业创作女歌手。” 　　直到23岁这位英国才女自制音乐大碟，击败了多名国际歌手荣登英国iTunes下载榜榜首。精通古典钢琴、吉他的她，没有iPod，却俘虏了iPod迷的心。 　　Walsh将歌曲上载MySpace 网站后，不久即大受欢迎。她其后说服 iTunes 在网上发售《Tim's House》，很快就成功登上下载大碟榜首。 　　在应邀到伦敦的苹果分店表演接受访时Walsh直认并非iTunes固定顾客，“实际上，我还未拥有iPod呢！”沃尔什自制大碟的成功经验，证明有创作才华的歌手毋须再靠唱片公司出碟。

这是一张07年出的新CD。演唱者Kate Walsh很年轻，环球出品。慢歌听着不错，很有特色的一把女声。



新版修改(S8MT)：
A：AES/EBU切换改逻辑来实现。
B：模拟部分，重新调整元件封装。适合更多同容量不同体积的电容。
C：解决XLR平衡输出高直流问题。
D：调整电源输入接口和电源板一致。方便连接。
#p#分页标题#e#
拍摄：

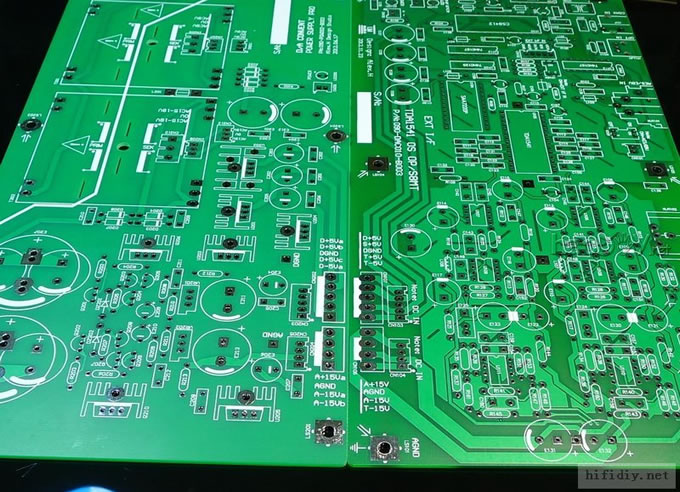

等了好些天，新版已经回来。


新版改了电源接口同向。AES/EBU数字需要高电平输入。很少使用

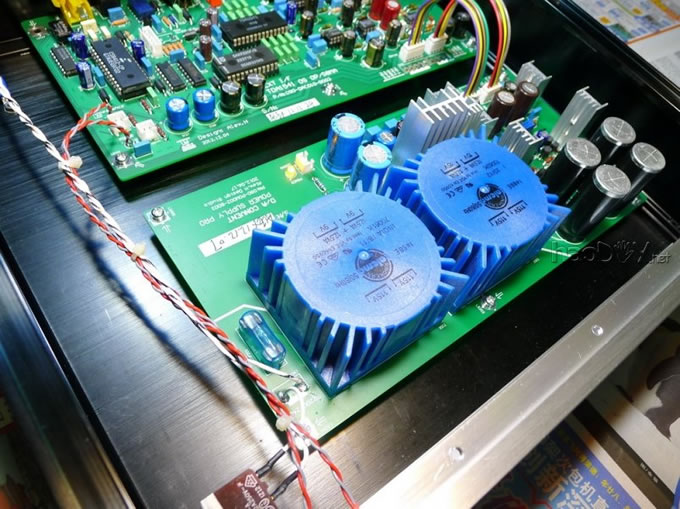

TALEEMA的牛很贵。更换普通牛直上电源板。也同样可以。

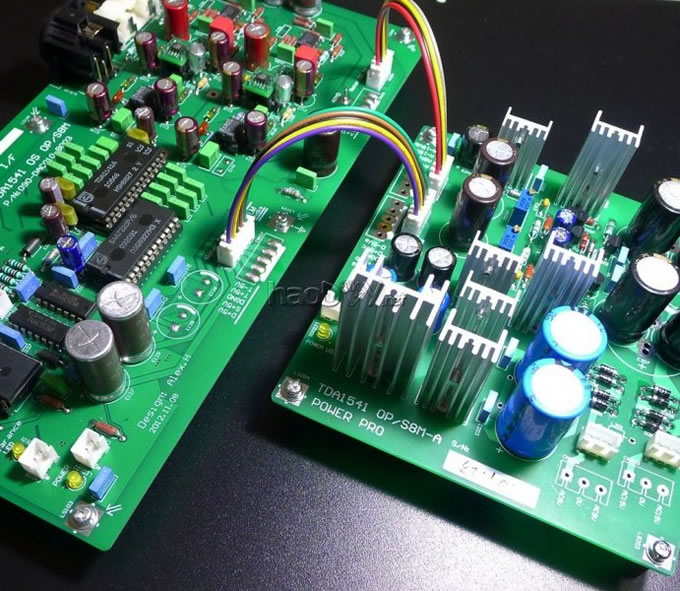

1:为S8订制的电源连接线,突然发现方便很多.修改,调声等,只要插拔线就可以拿出DA板.极爽!!!!




2:系统连接试听中......



继续更新了

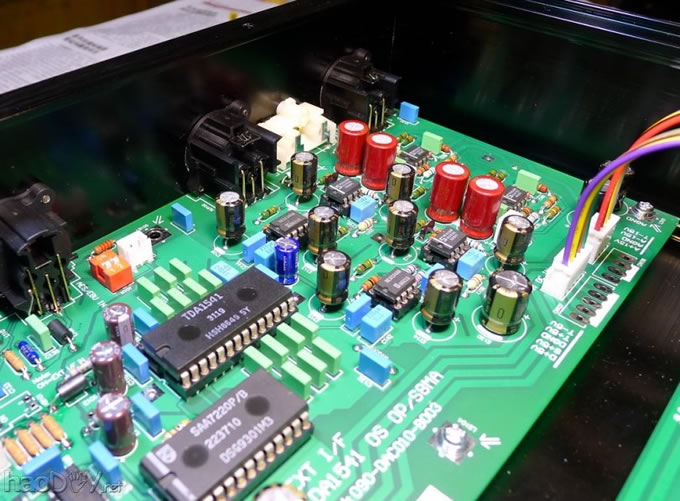

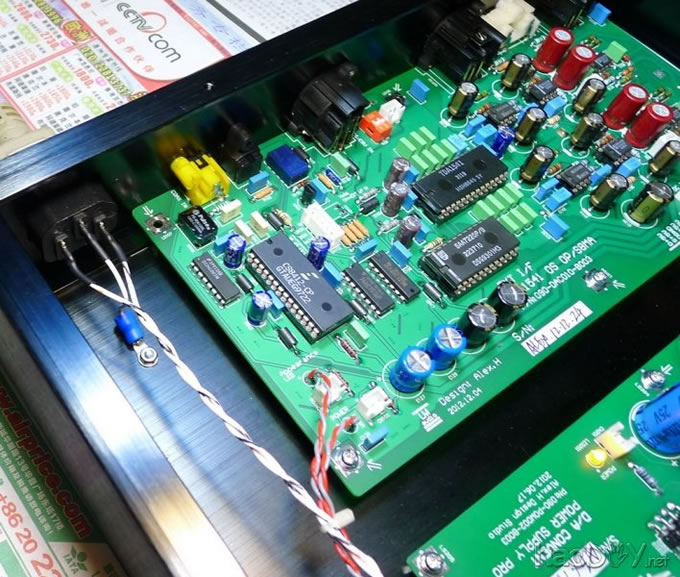

照片为TDA1541 OP/S8MA 第3版（正式版）
对比第2版本有如下改动：(其实MT版本已经很好)
1：修改了模拟部分地线，主要是TDA1541和SAA7220的连接地线
2：修改数字部分电容封装。3/6
3：支持AES/EBU 直入。


MA版本制作完成后


电容封装修改


地线修改，电容已经有移动



后记：对于TDA1541这个DA，玩了不少于10来版了，包括自己和一些朋友的制作，始终对其热情不减。一直告诉自己，我能把她发挥得更好。或许会一直继续折腾下去......#p#分页标题#e#

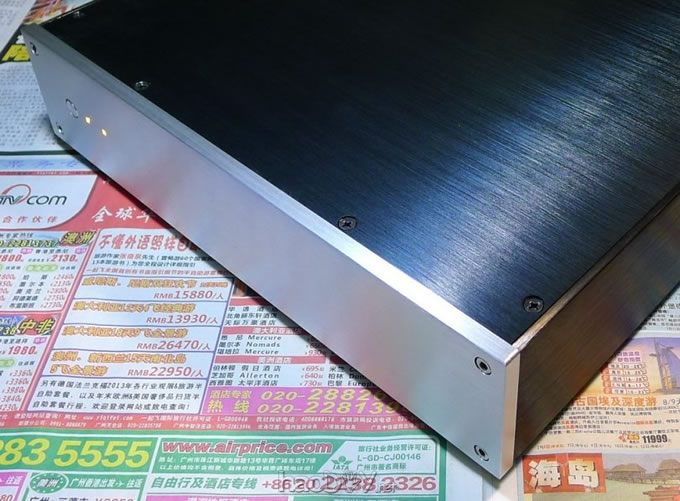

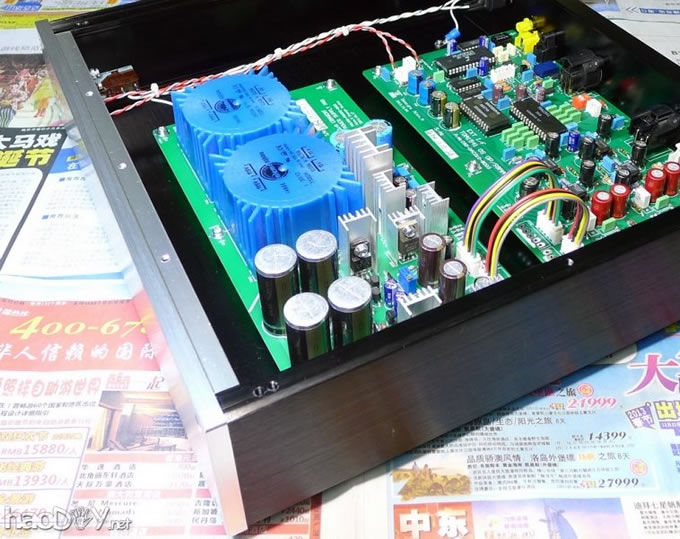

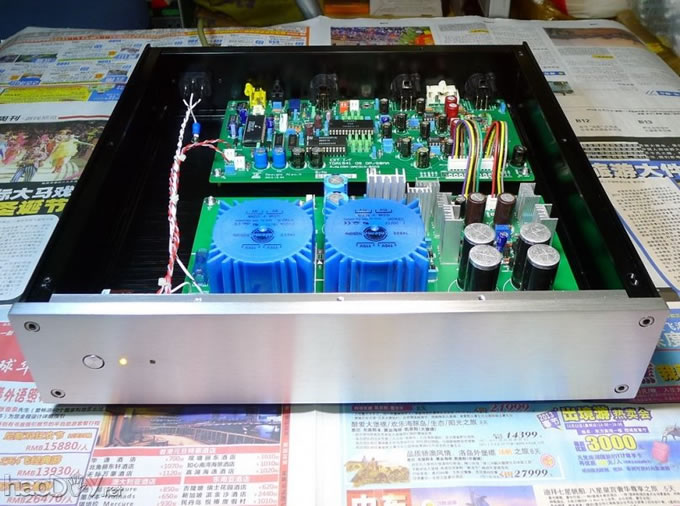

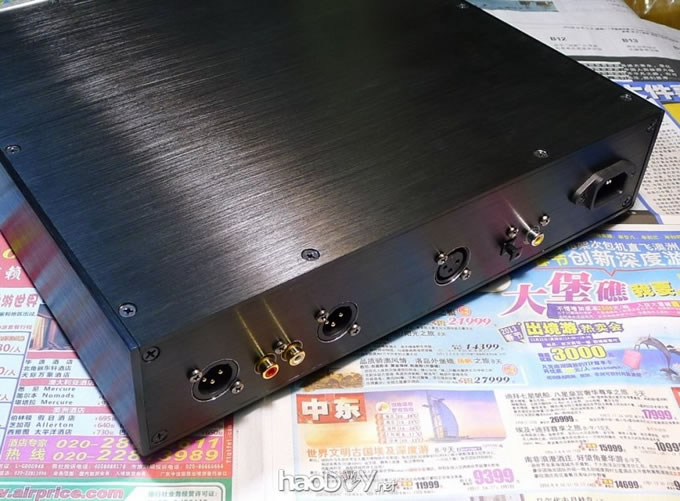

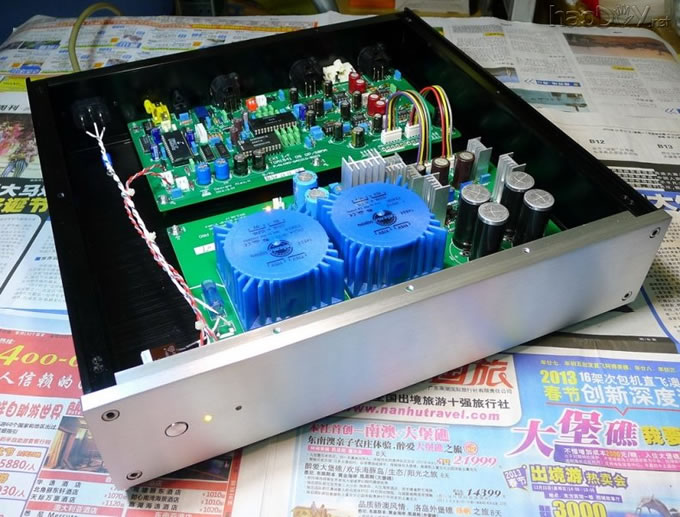

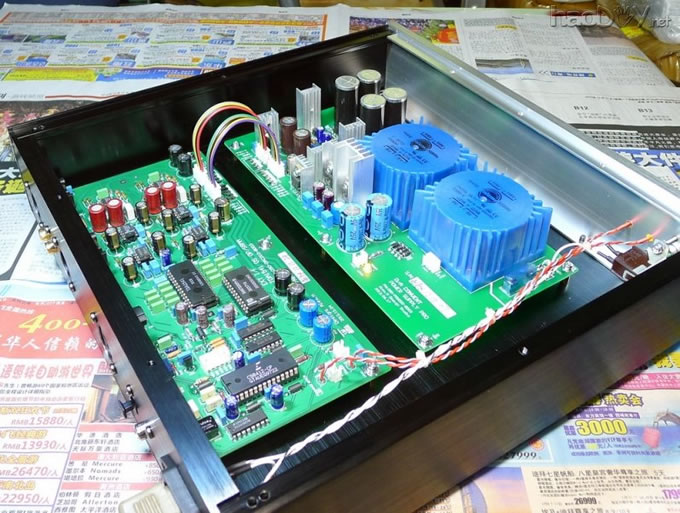

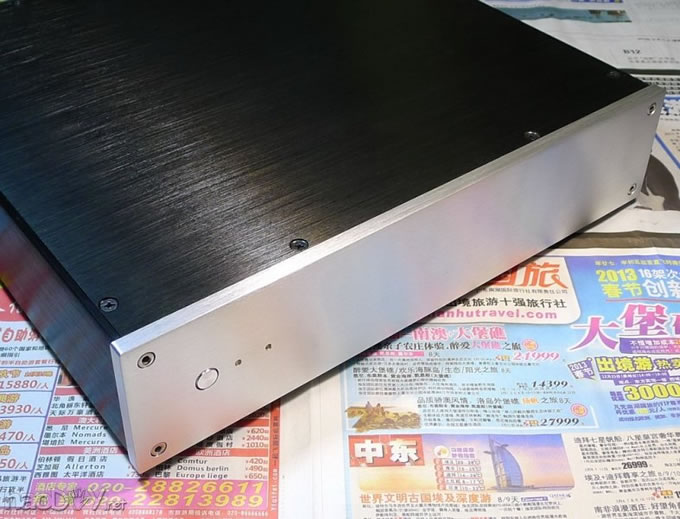

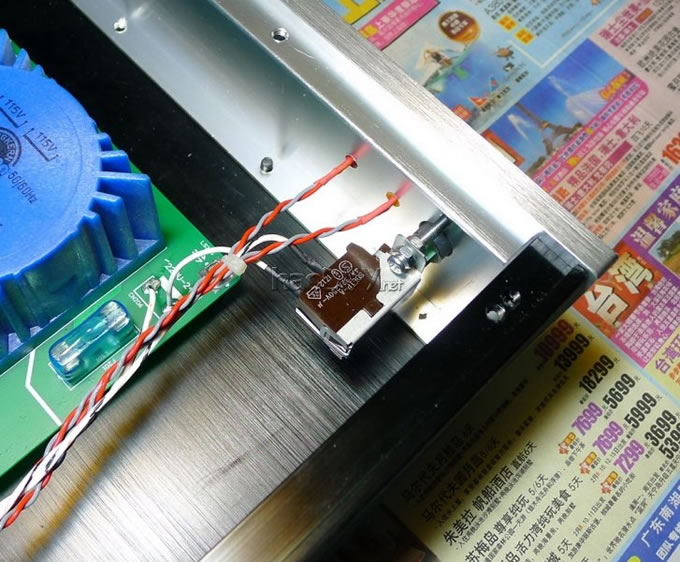

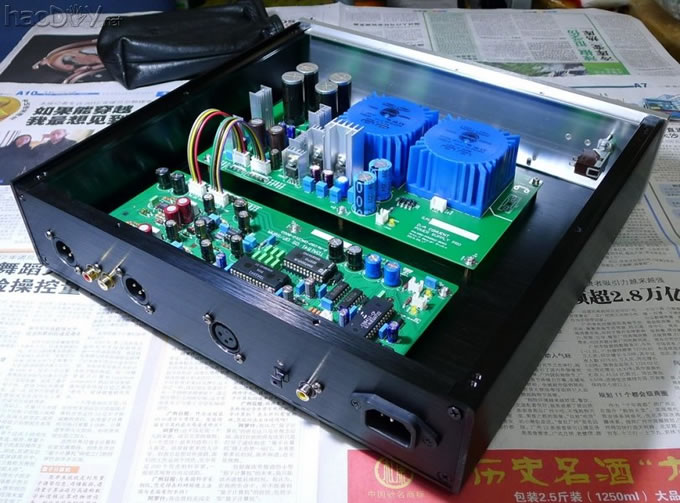

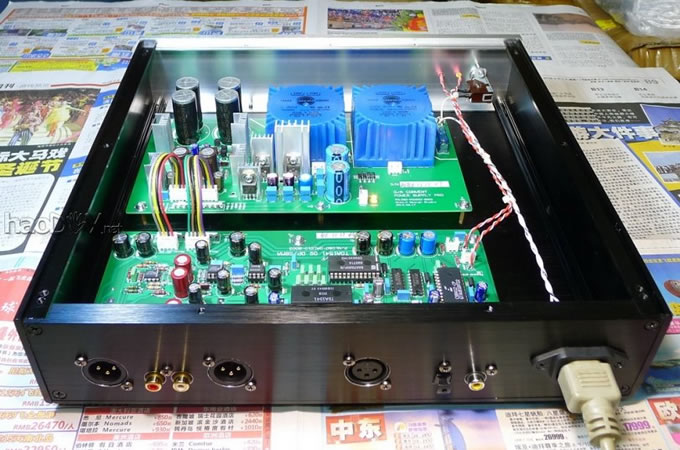

D/A和电源分开使用，确实带来不少乐趣。换用不同用料或其他类似版本的电源，声音都有变化。 新搞好的箱子。感觉还是不错。      面板      后板   侧板
