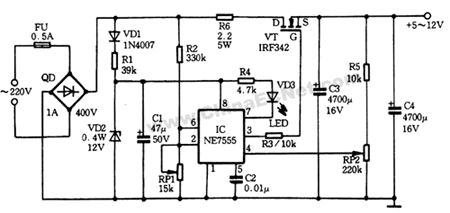

图为该电源的电路图，其根基事变道理是：由节制电路检测市电变革，当市电在过零点四面时，MOS开关场效应管封锁。操作对两只大容量的电容的充放电可以担保该电源具有必然的负载输出电流。

　　市电起首由桥堆QD整流，得到100Hz的脉动直流电，其最岑岭值可达310V。时基IC及其外围阻容件构成市电过零节制电路。脉动直流电经VD1断绝RJ降压、VD2稳压、C1滤波为检测节制电路提供不变供电。R2、RP1构成市电检测分压电路，一样平常脉动直流电过零电压低于13V时，IC的②脚被触发，③脚输出高电平，场效应管VT导通，脉动直流电经R6限流，通过VT对C3、C4敏捷充电，最大瞬时电流可达4A以上。R5、RP2及其IC的④脚构成电压反馈节制电路，调理RR2可得到5－12V的输出电压，只要IC的④脚电压大于0.7V，IC即被总复位，③脚输出低电平，VT截至。这样，除VT导通时刻外，C3、C4保持向负载输出电流。大容量电容C3、C4可以担保最大输出电流达100mA时仍有不变的输出电压。R4、VD3为供电指示电路，因为7脚内晶体管的导通与③脚输出高电平错开，这就减轻了节制电路的耗电，担保了节制电路事变的靠得住。究竟上，IC的6脚与②脚的配合对市电检测，还使电路具有了过压闭锁成果。

　　显然，本电源的不敷之处是因为电路自己不能与市电断绝，因此电路及其负载均会带上市电，而且它也不得当为易受交换电网滋扰的装备供电。
