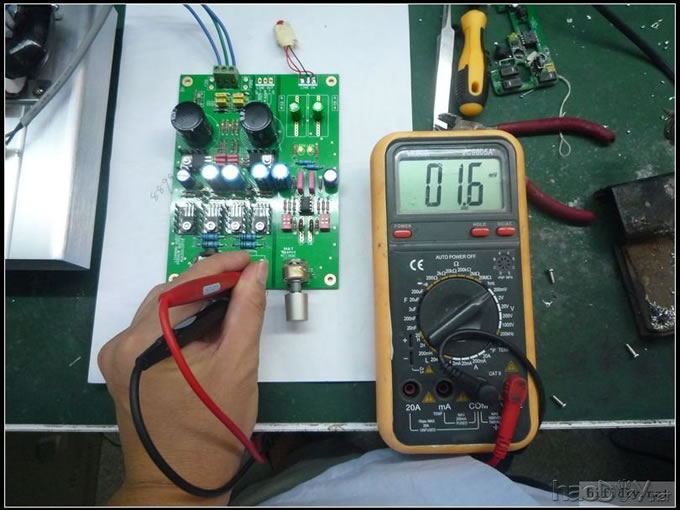

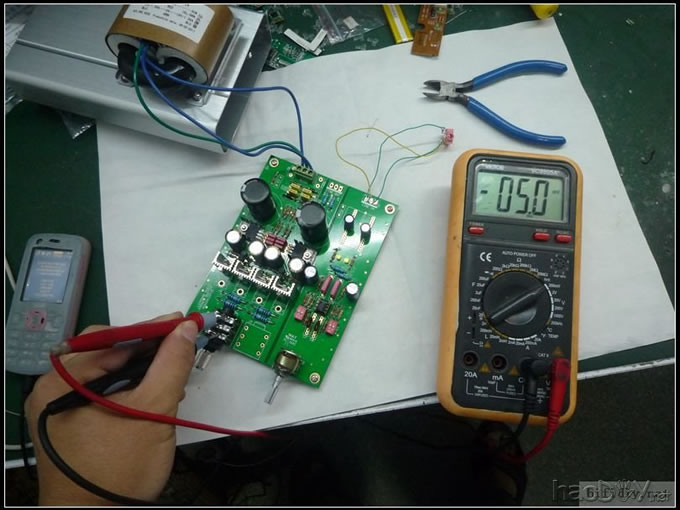

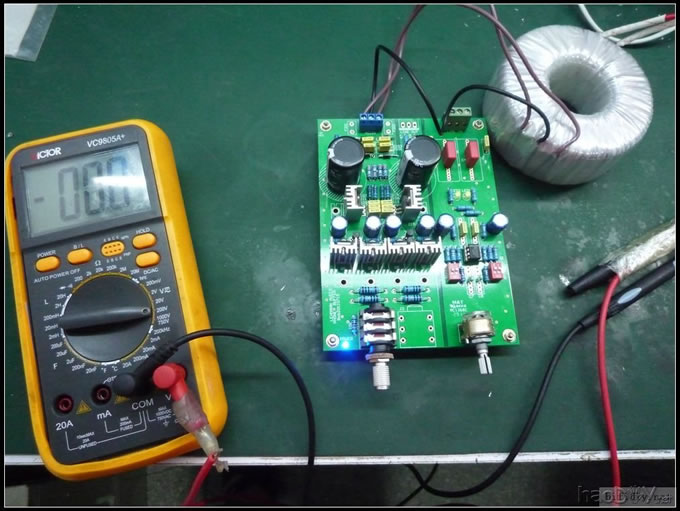

最近对耳放很感兴趣，加之身边一帮朋友都是玩耳机的，很早就催我帮他们diy一款耳放。后面慢慢研究一段时间发现仿莱曼比较容易做，网上也有很多资料。也有很多烧友仿过。感觉性价比还是不错的。原机的价格贼高，但我们可以仿 。加之朋友要求不是很高，基本上都是低烧。说只要达到原版的1/3效果就差不多了。载着他们的期望我开始找资料，画板，打版，买元件。期间也走了不少弯路。在此就不在一一叙述了。我做的这款莱曼电路图和布局都是与原机一模一样的。电路的电源部分走线有修改。也就是这里改了导致这块板子有点丝印问题，后面后面一一叙述，其它的线路间距和粗细有调整，本着仿原机的线路也就没有太多的调整。PCB的规格：115*154*2 表面处理：沉金。 其实板子老早就到位了，最近一直忙，也没时间弄，中间断断续续帮朋友装了两台，发现还有些小问题，但是总体上还是达到了预期的要求。下面把我制作的过程上图给大家，好让后面制作的兄弟少走弯路。 上几个做好的板子效果图

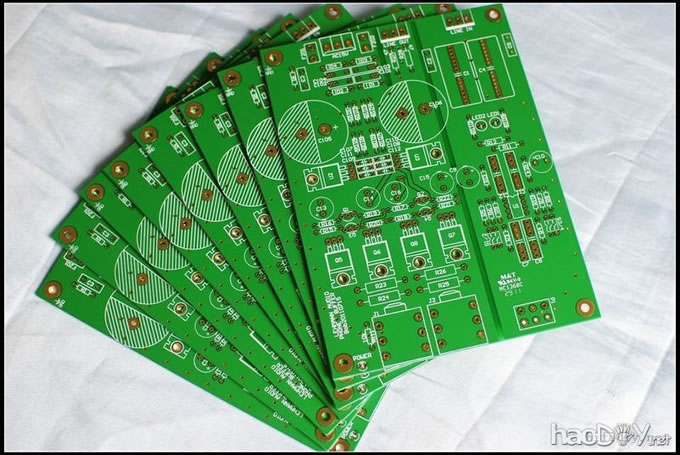

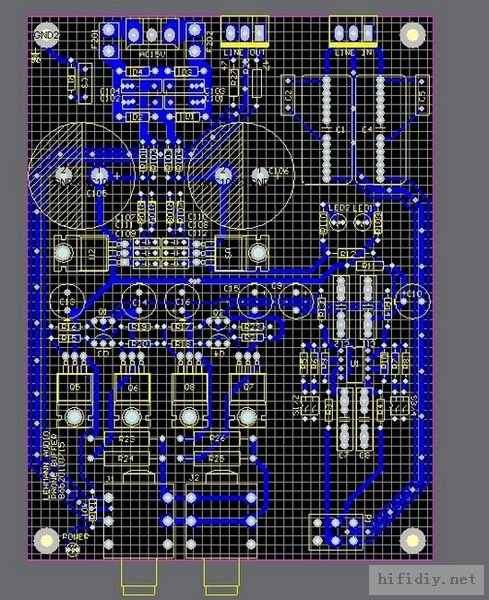

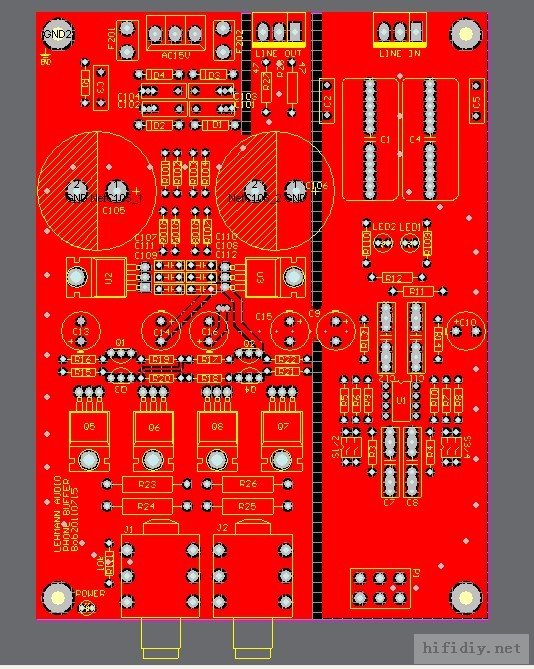

先上几张打样回来的pcb，以及画好的图档。

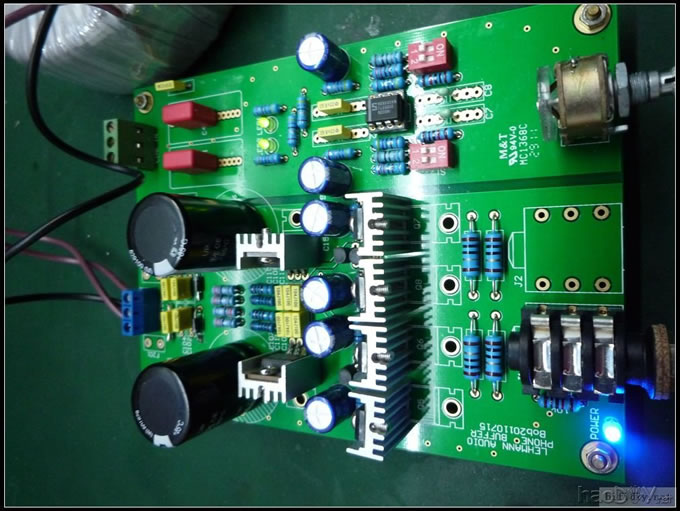

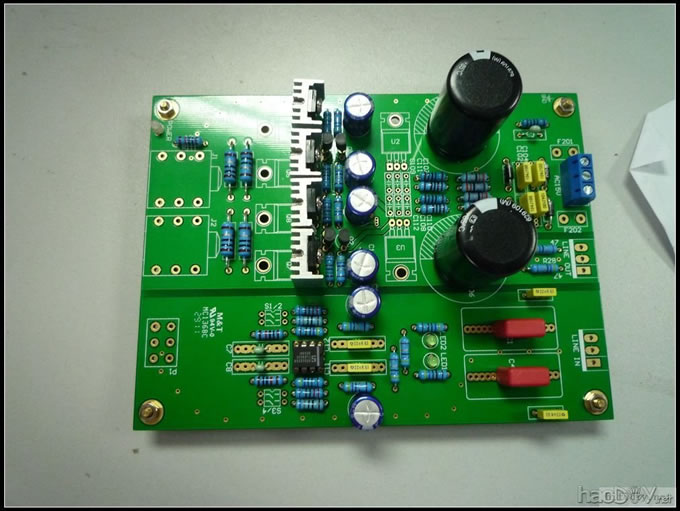

 运放用的是大S5532,主滤波用的是松下4700/50v，耦合用的是wima1.5uf。第一块板子用的是85度的日本ELNA电容,后面发现这块板子的发热很大，后面就改成105度的其它电容了，由于1.5uf的wima不好找，我直接把1.5uf改成全部用0.1uf的wima,效果还不错。后面焊接的过程中发现二极管D1 D4丝印反了，接上去通电直接导致二极管冒烟了，检查半天发现，二极管的丝印做反了  ，不过电路没问题，二极管 D1 D4反着焊接 问题就解决了。
