洞洞诱惑——BUF634耳放(OP+BUF)

时间:2012-10-01 23:06来源:bbs.hifidiy.net 作者:isoar 点击:
【先上图片再说话】 板子当然还是洞洞诱惑的洞洞耳放板 下载 (93.84 KB) 2011-9-5 22:42 尺寸还是E3机箱的安装尺寸 下载 (166.97 KB) 2011-9-5 22:42 要说这种洞洞走线的方式的最大特点,那就肯定是费焊锡了, 焊完了重量增加了很多 下载 (151.55 KB) 2011-9
【先上图片再说话】

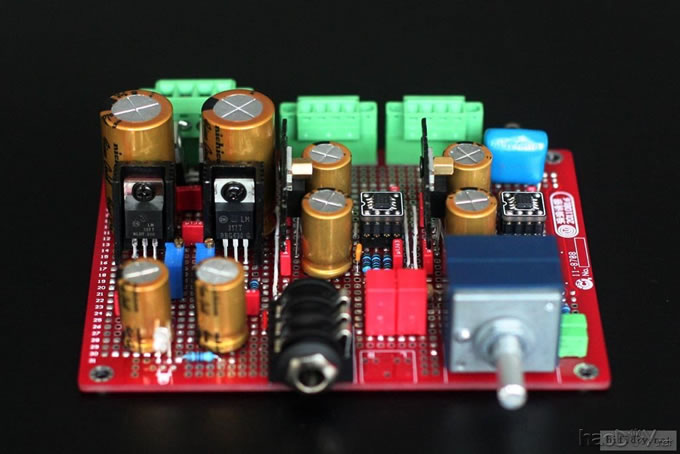

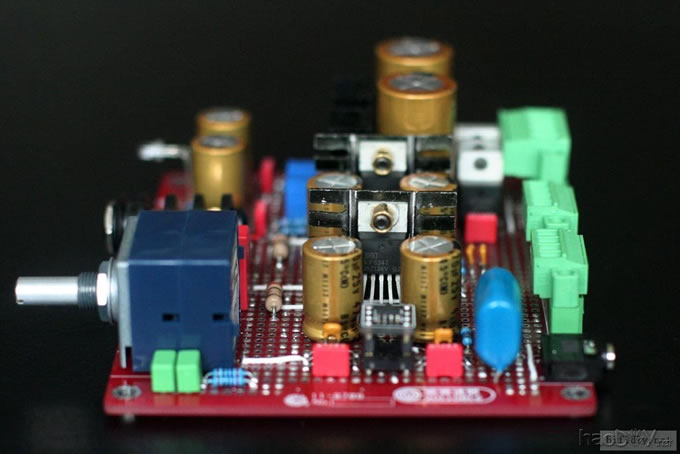

板子当然还是“洞洞诱惑”的洞洞耳放板

洞洞诱惑——BUF634耳放(OP+BUF)

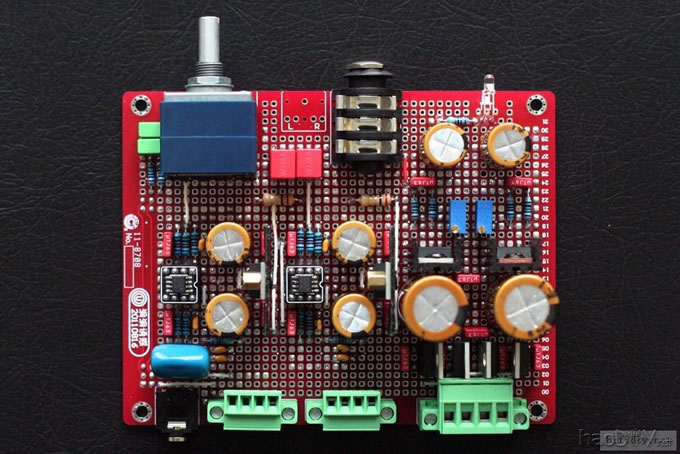

尺寸还是E3机箱的安装尺寸
洞洞诱惑——BUF634耳放(OP+BUF)

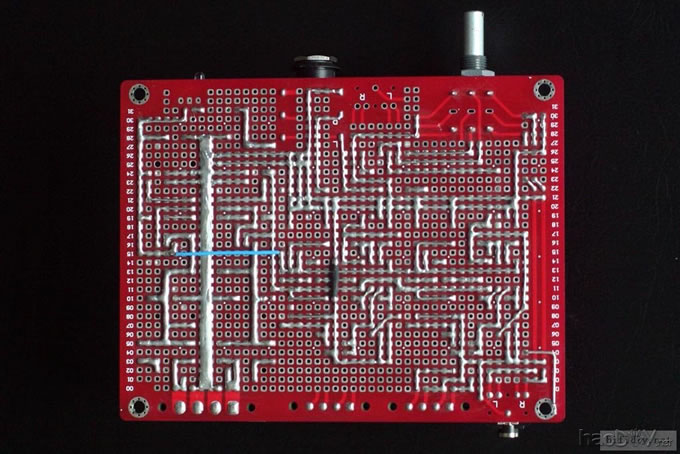

要说这种洞洞走线的方式的最大特点,那就肯定是费焊锡了,
焊完了重量增加了很多
洞洞诱惑——BUF634耳放(OP+BUF)

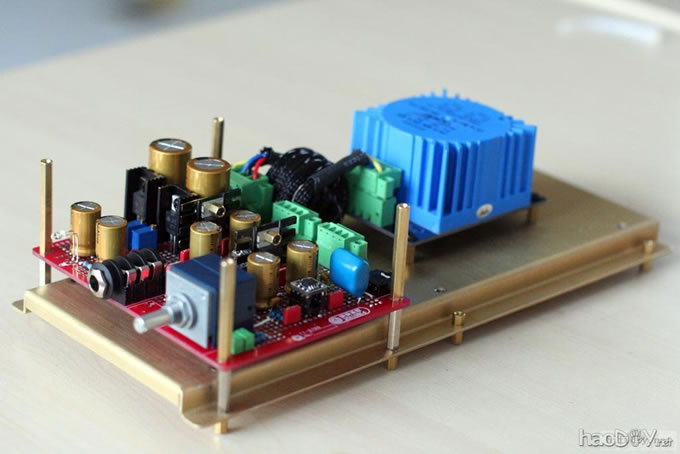

不过因为外壳被上次的板子占这呢,这个板暂时还只能住个“简易房”
过一段买点E3的耳放外壳,再给它们“分房”
当然在这种裸奔的架子测试更改起来也更方便,
那几个pF级的小电容还在不停的调整中……
洞洞诱惑——BUF634耳放(OP+BUF)

拉上次的家伙过来充个门面,最后一个好坑被它给占了……

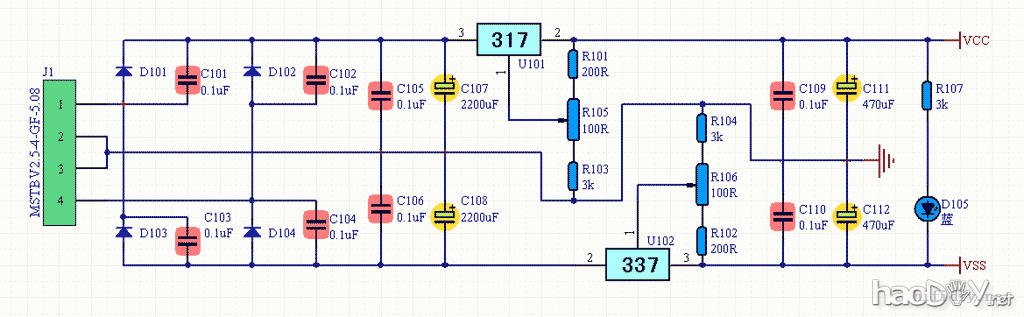

【电源】
因为BUF634的最高电压限制只有 ±18V,
所以不能采用上一集那种奔放的输出级供电方式了
洞洞诱惑——BUF634耳放(OP+BUF)

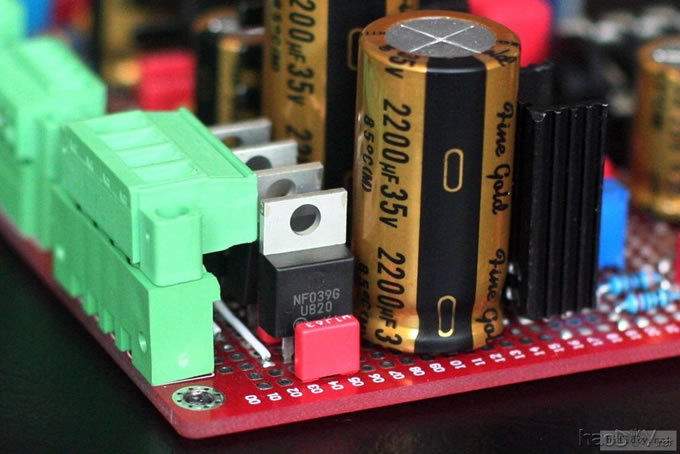

不过整流滤波仍然是强劲组合
“8A高速二极管MUR820+ 金色Nichicon FG 2200uF”
洞洞诱惑——BUF634耳放(OP+BUF)

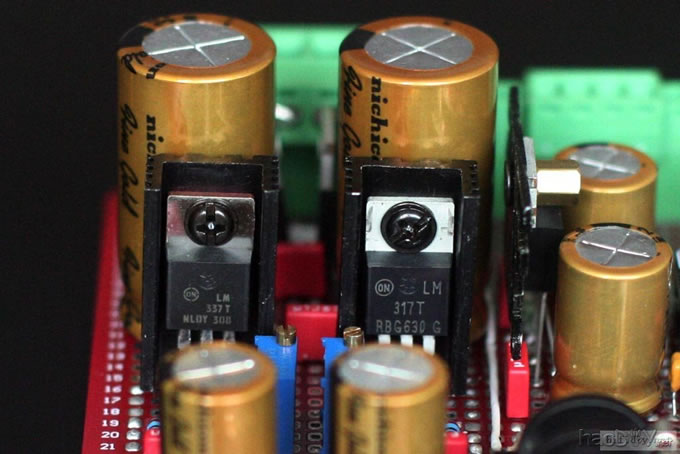

给BUF634增加散热片以后,最终把输出电压设定在 ±17.2V(留点余量没用18)
高电压驱动的好处我就不说了,“谁用谁知道哈”
洞洞诱惑——BUF634耳放(OP+BUF)


【BUF634T】
没用的时候对这个器件就一个印象——贵!
用过了以后对这个器件的印象还是——贵!
不过增加了一个印象——值!

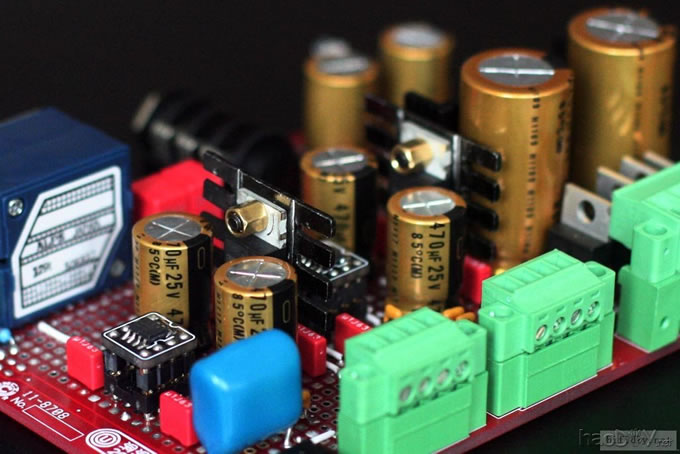

本次使用最终采用的方式是BW脚直接接负电,高带宽模式,±17.2V加片小散热片,摸上去温温的很舒服
(其实这个就是我们经常用的最温暖的调整放大电路的方式——增大输出管的静态电流)
洞洞诱惑——BUF634耳放(OP+BUF)

【红色哨兵+金色侍卫】
这次的滤波电容全部采用Nichicon FG系列,
配之以 0.1uF 红色WIMA做高频退偶
洞洞诱惑——BUF634耳放(OP+BUF)
