最易Diy的超仿GRADO歌德RA-1(jrc4556)运放耳机放大器制作耳放---

时间:2012-08-27 18:18来源:未知 作者:admin 点击:
美国大名鼎鼎的GRADO歌德RA-1耳机放大器相信很多耳机发烧友都知道的,但其3000元的价格却使不少人望而却步,这么简单的一个东西,难道就真的值3000大洋吗? 在西文中有simple is best(简为佳)一词,翻译成中文的主要意思就是说简单的也就是最好的。在欧美音
美国大名鼎鼎的GRADO歌德RA-1耳机放大器相信很多耳机发烧友都知道的,但其3000元的价格却使不少人望而却步,这么简单的一个东西,难道就真的值3000大洋吗?

在西文中有simple is best(简为佳)一词,翻译成中文的主要意思就是说“简单的也就是最好的”。在欧美音响设计界也有一大批高级音响设计师奉行着simple is best的基本设计原则,歌德的RA-1就是深得“简为佳”这种音响设计思想的精髓,其电路非常简单,甚至都可以用“已经简单到不能再简单了”来形容。

这次本人将向大家展示如何自己动手Diy一个超仿歌德RA-1耳机放大器的电路(鉴于RA-1的电路图坛子上实在太多太容易找到这里我就不在重复贴了)。

最易Diy的超仿GRADO歌德RA-1(jrc4556)运放耳机放大器制作耳放---
歌德RA1耳放简单的设计结构

最易Diy的超仿GRADO歌德RA-1(jrc4556)运放耳机放大器制作耳放---

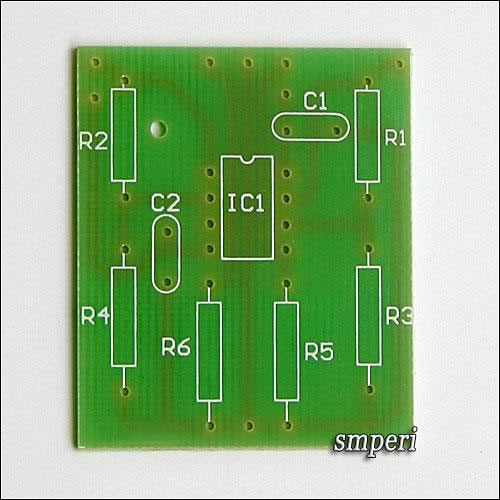

这是与歌德RA-1耳机放大器电路板几乎完全一模一样的空白印刷电路板,从图片上可以看到整个印刷电路板上只有九个元器件,对!没错,相信您的眼睛,印刷电路板上确实是只有九个元器件。整个电路中就连两只9V叠层电池都算上也才十三个元器件,怎么样?够简单的吧!

最易Diy的超仿GRADO歌德RA-1(jrc4556)运放耳机放大器制作耳放---

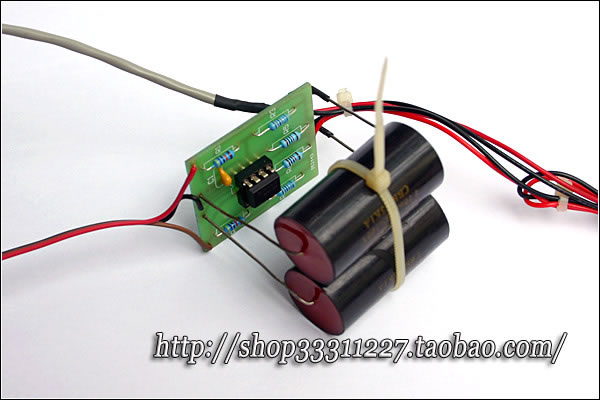

印刷电路板上只有六只电阻、二只电容、一片集成电路而已,另外有二只大体积的无感聚丙乙烯电容是悬空焊接在印刷电路板外的(也就是上图中捆扎在一起的两只黑色的圆柱状的大电容)。

最易Diy的超仿GRADO歌德RA-1(jrc4556)运放耳机放大器制作耳放---

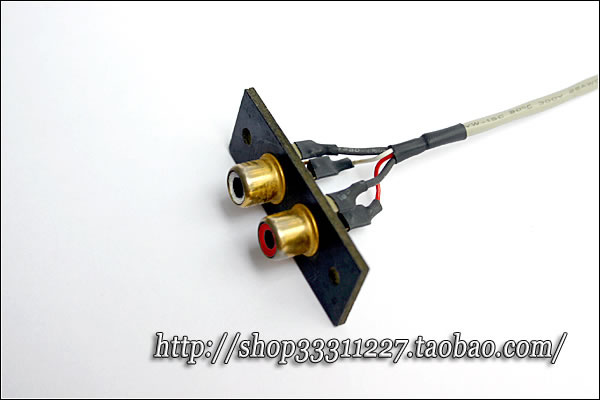

信号是通过一对RCA莲花插座输入的,这里我用的是一只无磁镀金RCA插座,上面已经包含了左、右声道插座,若要追求更发烧,可以购买左、右声道完全分开独立的纯铜制造的镀金RCA莲花插座两只。

最易Diy的超仿GRADO歌德RA-1(jrc4556)运放耳机放大器制作耳放---

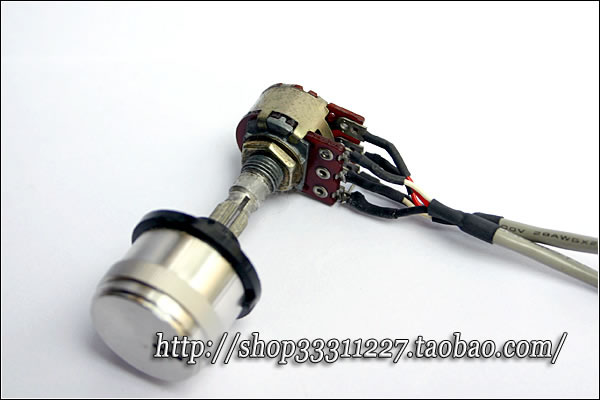

信号从RCA莲花插座输入后,先经过一只100K双联电位器做音量大小调节,图片中我用的是一只台湾企业生产的优质100K双联音量专用电位器,要提醒大家注意的是在调试和使用的过程中,音量电位器的旋柄上一定要装有旋钮,不然用手直接触碰到金属的旋柄时会给后面的放大电路带来感应噪声的。

最易Diy的超仿GRADO歌德RA-1(jrc4556)运放耳机放大器制作耳放---

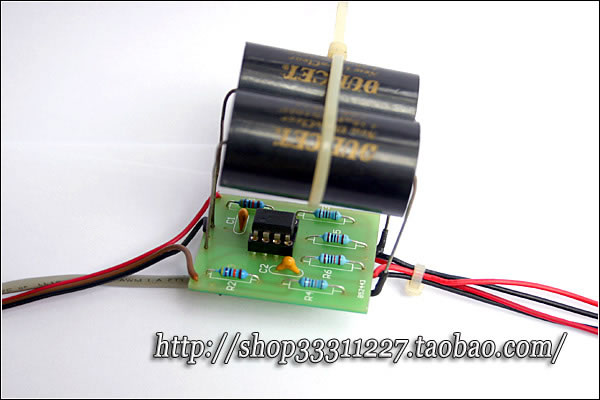

信号在经过音量电位器调节大小之后将通过偶合电容传递到集成电路组成的放大器的输入端,这个电容选用不同的品牌会得到不同的音色,这也就是Diy的乐趣所在。这里我用的是DUL'CET牌的超纯净系列的无感聚丙乙烯电容,DUL'CET是中国民族音响工业的骄傲——广东惠威音响公司下的一个高级音响系列的品牌,中文名字叫——杜希(DUL'CET)。电路中的电阻我用的是五色环的金属膜电阻,另外两只小电容用的是独石电容。

为了便于更换不同品牌不同型号的运算放大集成电路,我在印刷电路板上先安装了一只军用级的镀金IC插座,然后才将双运放插了上去。歌德原RA-1电路中要求使用的是RC4556双运放,这是一只具有大电流输出能力的双通道运算放大器,当然,若您愿意的话,也可以用其它型号的双运放来代替使用。

最易Diy的超仿GRADO歌德RA-1(jrc4556)运放耳机放大器制作耳放---

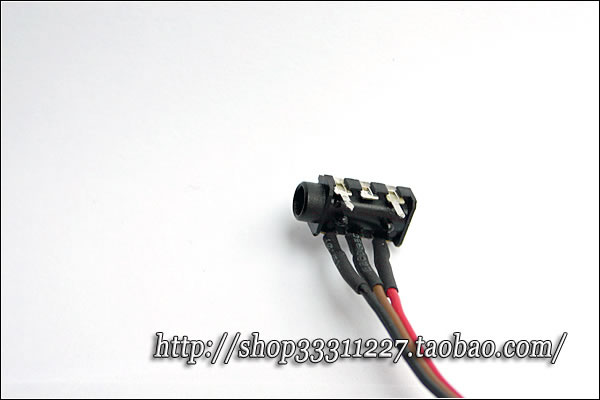

信号在经过运放放大之后将通过耳机插座传递给耳机,因为我目前所使用的耳机插头是3.5mm直径的,因此我就在这里就直接焊接了一只3.5mm直径的优质耳机插座。若您使用的耳机是6.35mm直径的大插头,那么您也可以在输出端焊接上一只6.5mm的耳机插座

最易Diy的超仿GRADO歌德RA-1(jrc4556)运放耳机放大器制作耳放---

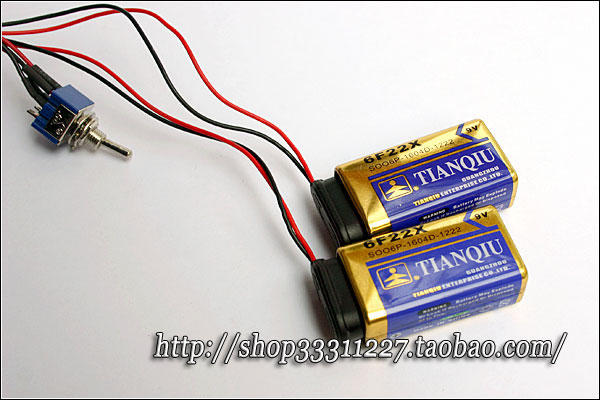

这个简单的耳机放大器是采用两块9V电压的层叠电池来供电的,电池供电的优点是电路的背景比较干净,但缺点是电池需要经常购买,不过您也可以直接购买两块可以多次重复充电的9V可充电电池。在这里我用的是两块国产的天球牌的电池,型号是6F22X,用两块9V层叠电池可以连续供电40个小时左右。

最易Diy的超仿GRADO歌德RA-1(jrc4556)运放耳机放大器制作耳放---

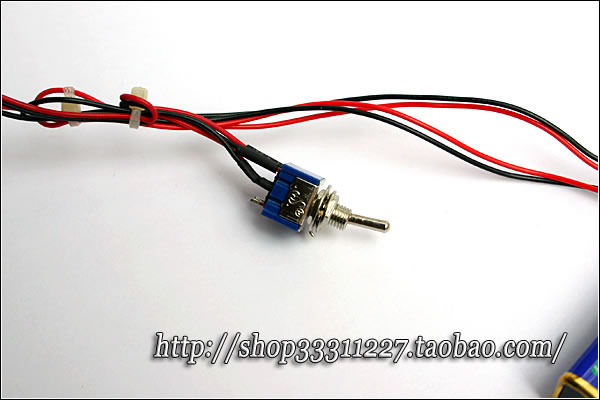

在不工作的时候由一只开关来切断电池的电流,在不使用耳机放大器的时候可以关闭电路以便节省电力,使电池能维持工作更久。

只要坐下来花上两、三个小时,自己亲自动手Diy出来的一个耳机放大器就可以完成了,当您从耳机中聆听到声音的时候,是不是会很有喜悦感、很有成就感呢?

这里我没有刻意强调这个自己Diy的耳机放大器的音色好坏,相信不用我多费笔墨,大家都知道,这是完全仿造歌德RA-1耳机放大器来做的,自然音色也会继承歌德RA-1耳机放大器的音色了,即便不是完全继承,但也会是相模象样的。

这款耳机放大器电路适合阻抗在8欧姆~150欧姆之间的高保真耳机配合使用,阻抗为600欧姆的耳机也能使用。


最易Diy的超仿GRADO歌德RA-1(jrc4556)运放耳机放大器制作耳放---
2007-12-9 16:57 上传
下载附件 (12.05 KB)

电路原理图1
最易Diy的超仿GRADO歌德RA-1(jrc4556)运放耳机放大器制作耳放--- 电路图2
