再战黄金并管版仿拜亚动力A1耳放

时间:2012-09-25 22:35来源:hifidiy.net论坛 作者:微风飘渺 点击:
最近为了给我的AKG K501耳机配个搭档,迷上了耳放。先前做了仿拜亚动力A1http://bbs.hifidiy.net/viewthread.php?tid=396585,声音比较满意,就是感觉推我的K501还是稍显吃力(K501是出了名的难推,真是名不虚传哈),所以看上了漂亮的黄金并管版仿拜亚动力A
最近为了给我的AKG K501耳机配个搭档,迷上了耳放。先前做了仿拜亚动力A1  http://bbs.hifidiy.net/viewthread.php?tid=396585,声音比较满意,就是感觉推我的K501还是稍显吃力(K501是出了名的难推,真是名不虚传哈),所以看上了漂亮的黄金并管版仿拜亚动力A1(很,很力再战黄金并管版仿拜亚动力A1耳放 ),希望做出来能全面搞定我的耳机

再战黄金并管版仿拜亚动力A1耳放

再战黄金并管版仿拜亚动力A1耳放

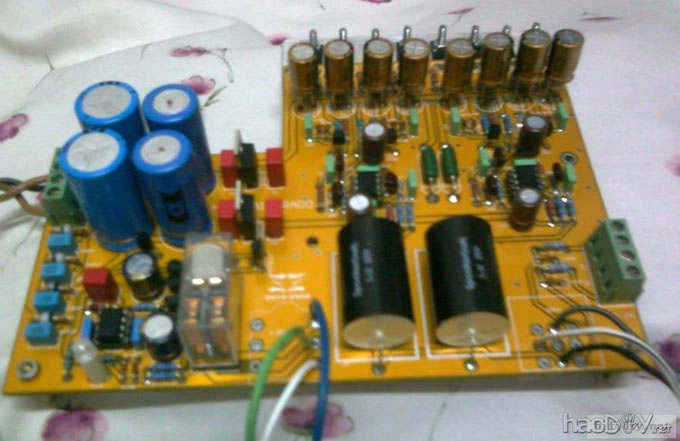

手机拍的,喝了点小酒比较激动,手机拍了就上图

这个管配对有很大的难度,我做过一对管的A1,管子是同批号的,声音也很不错,所以我个人认为这个板子的管子不配对,对声音的影响不是很大。至于第二个问题,你可到本坛的二手坛搜下。

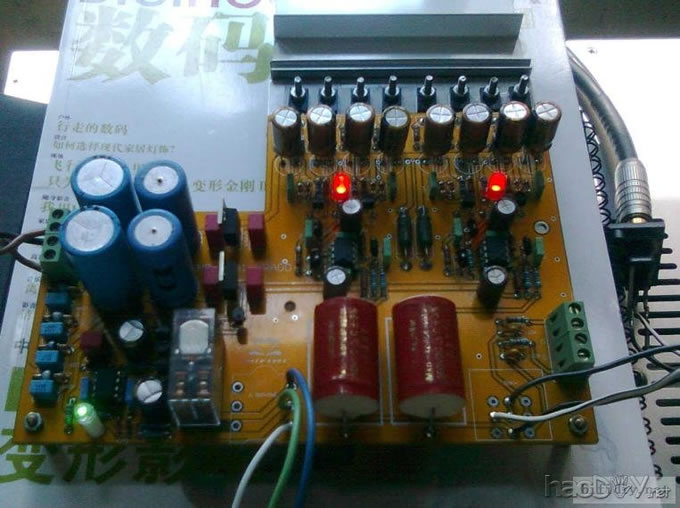

并管A1已基本完成,由于有一个RIAF电解脚断了,只能将滤波换成BC和红头思碧,RIAF的声音表现可就没法试了,有点小小遗憾,过此时候入几个RIAF再试。
再战黄金并管版仿拜亚动力A1耳放

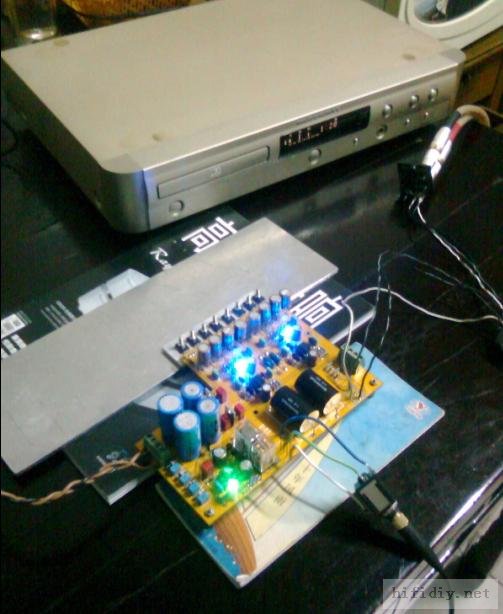

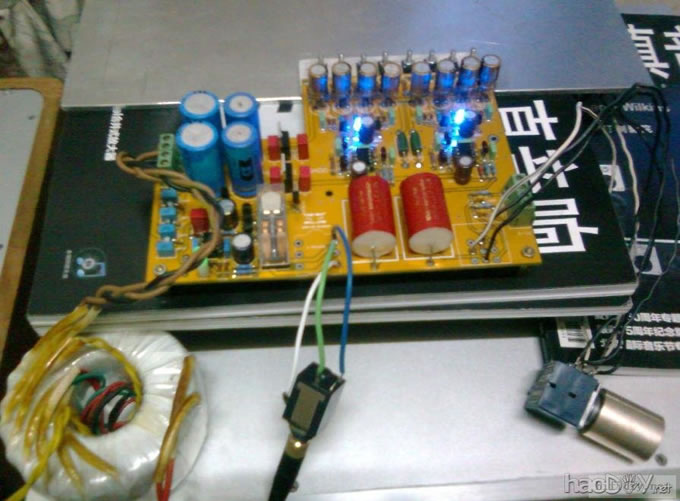

上电测试,用50W双18V环牛,我这儿的电压超高(一般都在240V左右),实测电压达到双20V;由于我处准备用于退偶的1000UF电容太大装不下,现用ELNA 100UF代用,先开声再说,元件过些时候慢慢再作调整。由于使用了高亮LED,输出管每管电流100MA,热度真得不小,所以测试时又再搞了块大铝板散热。开机---- 一切正常,非常开心,焊机等的就是这一刻,此机成功了一半再战黄金并管版仿拜亚动力A1耳放 。测中点电位,一边0.2MV,另一边3.6MV,跟用一对管的没有多大区别。



再战黄金并管版仿拜亚动力A1耳放




我的运放有不少,有试过MC33078N,5532,2604,AD827JN,OPA627转双等,现在一机在用OPA627转双,一机在用
MC33078N,中点电位OPA627稍高,有20MV,MC33078中点控制很不错,一边0.2MV,另一边3.6MV。

老兄说的不错,我早就试过,中点电位跟运放有关,换不同运放,中点都会不同,我换上OPA627(也是贴片),中点去到10几MV,MC33078N我有5个,到时装箱换二个中点最低的再战黄金并管版仿拜亚动力A1耳放

是DIY的兄弟做了此二房,估计多会换运放玩,我试换了不同的运放,中点电位是MC33078N控制的再好,声音也较平衡,但换上OPA627,我认为声音较MC33078N细腻,627稍胜出(我有请朋友一起听过,和我有相同的评价);827JN再烂,有点不堪入耳;2604中频较醇厚,比较讨好耳朵,但我认为稍粗了点。以上只是个人感觉。

煲了二天,今天认真进行了试听,并管版首先给我的感觉是驱动力和控制力有了明显的提升,推我的K501轻松了许多,由于我用了5UF的输入偶合,低频稍肥,换上了3.3UF的MKP,问题得到了解决。

再战黄金并管版仿拜亚动力A1耳放

接受Dulcet兄的建议,今天换上用数字表配对的红色LED,静态电流稳定时每管是37MA,看看低电流时耳放的表现。因平时较喜欢听人声,所以试音用了廖昌永的《情释》和童丽的《想念你》,感觉分析力有所加强,中频厚度稍有减少,但女声却更加水嫩;昨天在用高电流时播廖昌永的《父亲的草原母亲的河》时,戨声亲切动人,气势恢弘。

再战黄金并管版仿拜亚动力A1耳放

感觉电容输出声音表现和牛输出会有很大的不同,不知合我口味不再战黄金并管版仿拜亚动力A1耳放

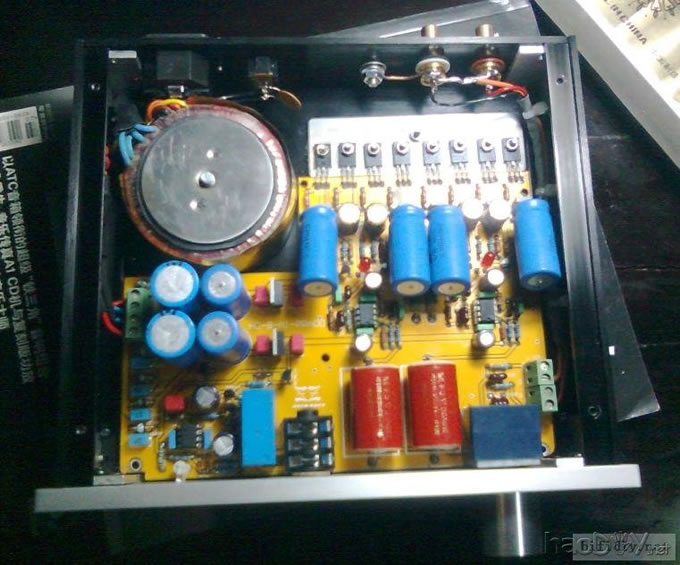

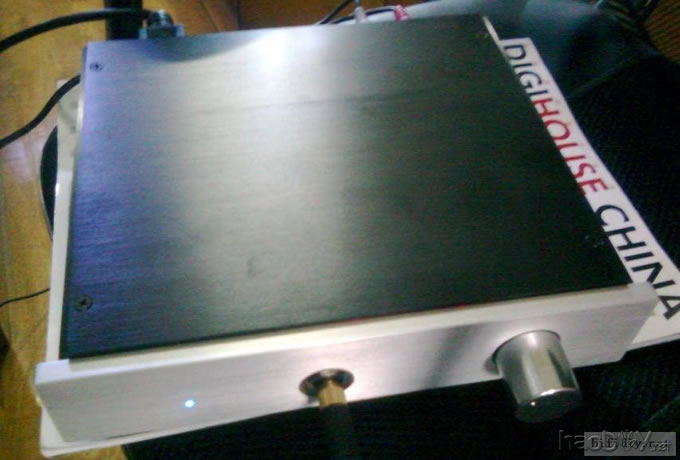

A1装箱

再战黄金并管版仿拜亚动力A1耳放

再战黄金并管版仿拜亚动力A1耳放

此并管版我用的是低电流,实测每管38MA,输出管没用稳压,所以稳压IC稍有温度,冬天应该没问题,到夏天我会注意此问题的,再次表示感谢。


再战黄金并管版仿拜亚动力A1耳放
