新做的hood 1969耳放

时间:2012-09-26 08:24来源:hifidiy.net论坛 作者:sunmin19620571 点击:

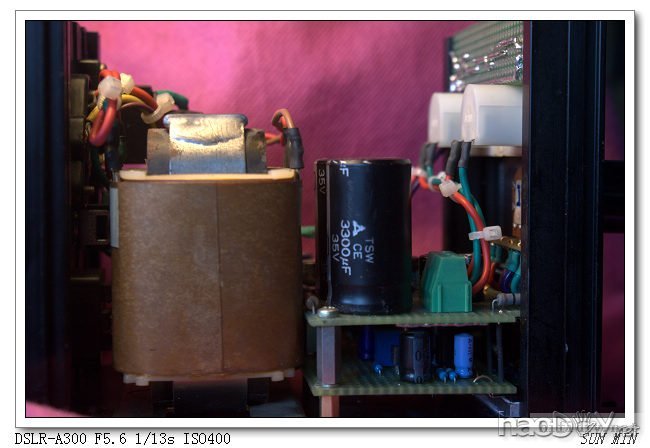

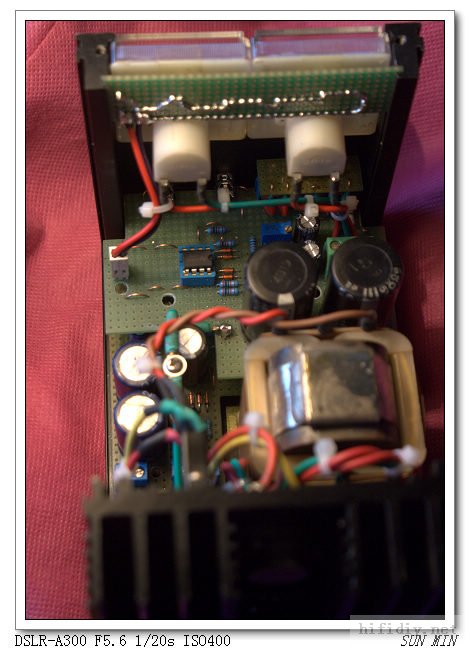

抽空做了台1969耳放,机箱比较小,所以电路板安装采用了跃层式结构。除电阻外,零件都拆自鬼子设备的报废旧板子,基本上是三菱的。用料很一般,声音不一般,呵呵! 表是从松下录像机上拆的,电路板是OO的。机器今天刚出声,明天有空的话再拆开拍点内部PP吧;
抽空做了台1969耳放,机箱比较小,所以电路板安装采用了“跃层式”结构。除电阻外,零件都拆自鬼子设备的报废旧板子,基本上是三菱的。用料很一般,声音不一般,呵呵!

新做的hood 1969耳放

新做的hood 1969耳放

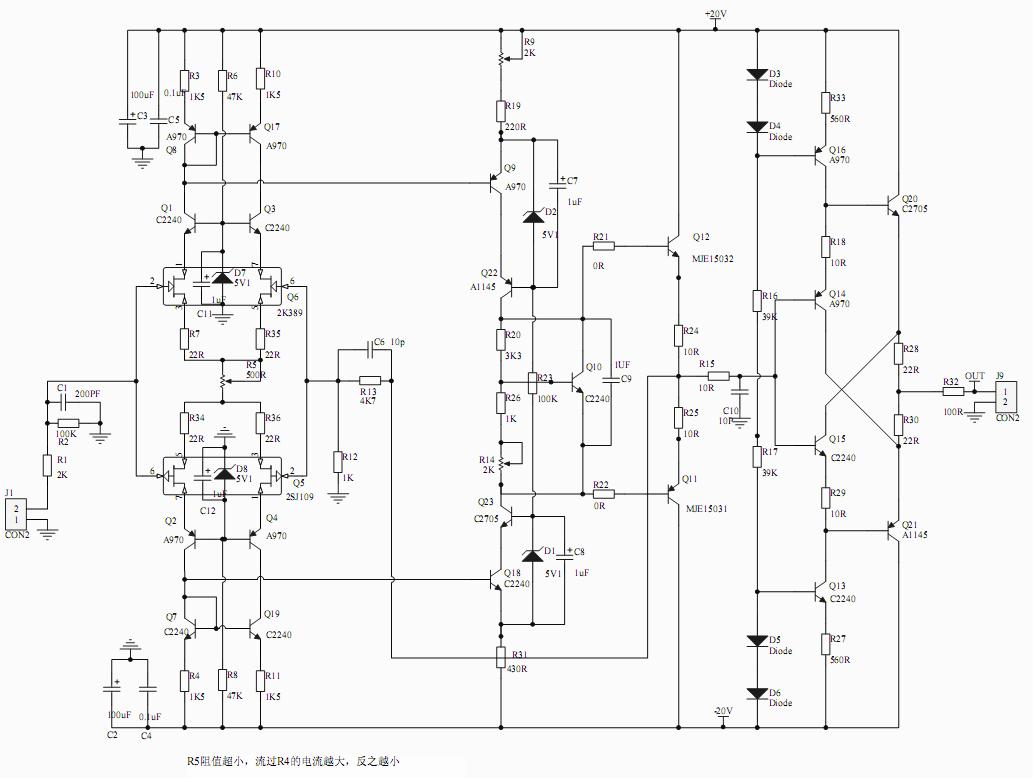

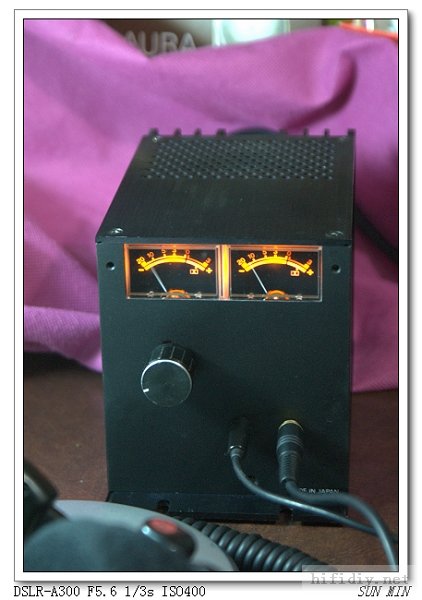

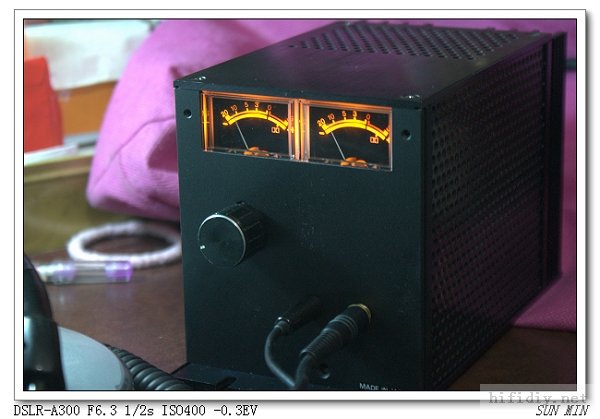

表是从松下录像机上拆的,电路板是OO的。机器今天刚出声,明天有空的话再拆开拍点内部PP吧;图纸都是用CAD画的,明天一起上。

新做的hood 1969耳放

新做的hood 1969耳放

新做的hood 1969耳放

新做的hood 1969耳放

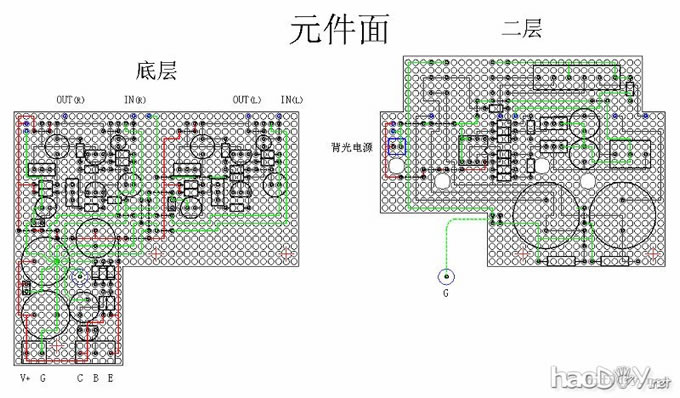

用CAD话的OO图。CAD用位图输出的清晰度真的不敢恭维,兄弟们将就这看吧,聊胜于无,呵呵!

新做的hood 1969耳放

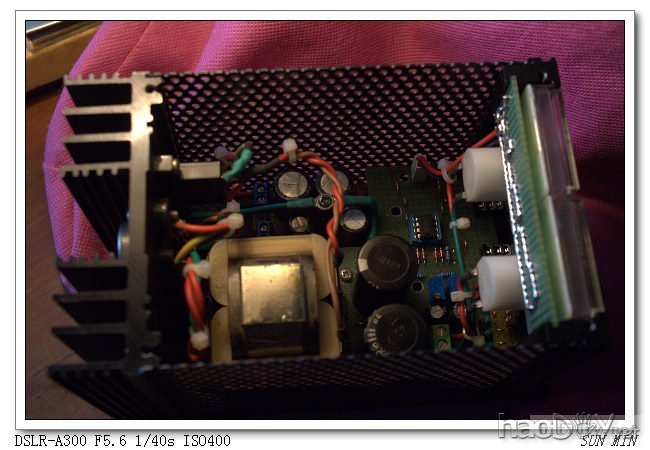

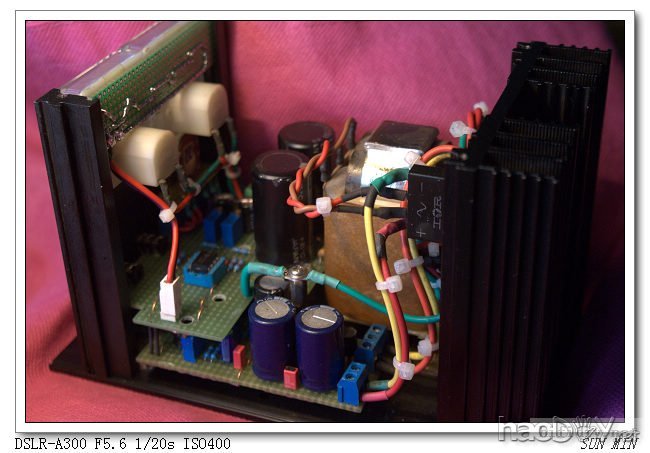

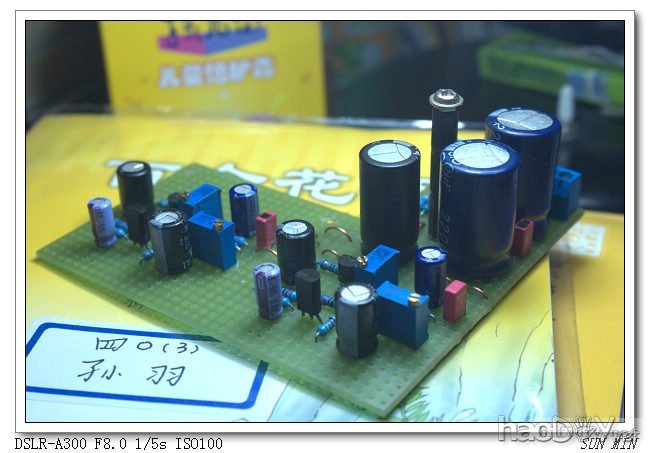

再上几张装机过程的PP。有兴趣的兄弟不妨发点感受,交流**同提高。

新做的hood 1969耳放


两端延伸和力度都还不错,信噪比尤为出色,凌晨2点用高灵敏度的SONY V600也没能听出丝毫噪声,这还是在没用屏蔽线接入的情况下.不过能否满足兄弟你的要求就不好说了.


1969耳放确实不错,谁用谁知道。新做的hood 1969耳放

新做的hood 1969耳放

新做的hood 1969耳放
