歌德RA1(4556运放)电路DIY的一个随身耳放

时间:2012-08-27 18:37来源:未知 作者:admin 点击:
一个月前买了一套USB声卡的套件,焊完之后出声,感觉很激动,于是萌生DIY耳放的念头,于是Google+Baidu了一把,发现RA1的线路很简单, 国外 有个CMoy的线路,和RA1是一样的,而且还有很详细的解说,见 http://tangentsoft.net/audio/cmoy-tutorial/ . 二话不

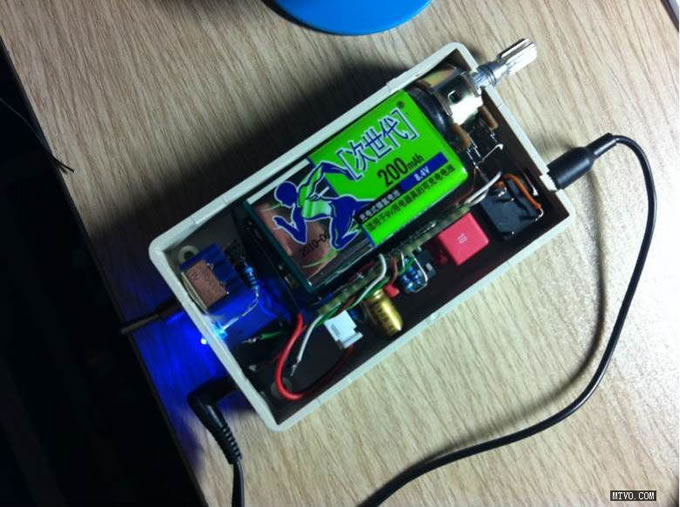

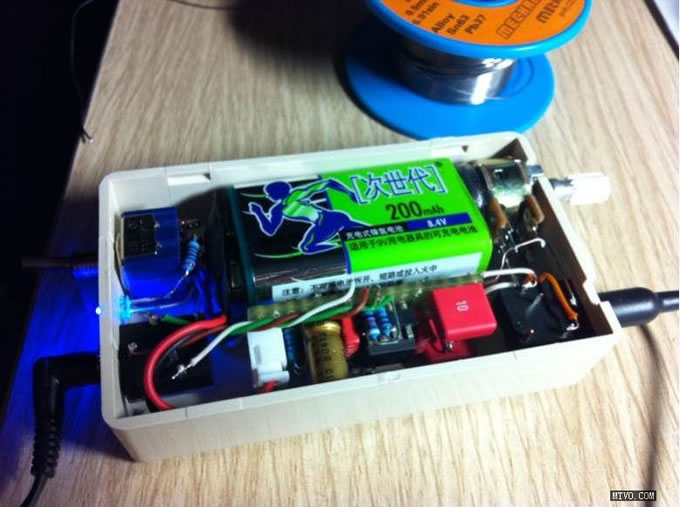

一个月前买了一套USB声卡的套件,焊完之后出声,感觉很激动,于是萌生DIY耳放的念头,于是Google+Baidu了一把,发现RA1的线路很简单,国外有个CMoy的线路,和RA1是一样的,而且还有很详细的解说,见http://tangentsoft.net/audio/cmoy-tutorial/ . 二话不说,淘宝上淘了一堆零件,包括若干JRC4556和一个OPA2134,开始动手,第一版做得很纠结,用了一块5cm*7cm的洞洞板,两个电池,+-9v,折腾了一天,很多飞线,结果左声道不出声,花了2个晚上Debug,最后诊断是没焊好,有漏电嫌疑,重新焊了一遍,左声道有声音了但是很轻,输入线一插就很大的噪音,OPA2132略有改善,彻底无语,沉思了几天开始重新构思,这次干脆来恨的,在淘宝上淘了一个小盒子,8cmx5cmx2.1cm大小,比划了一下打算把所有的东西都放进去,包括一个9v电池,电源用电阻分压做虚拟地,电路板的大小是6洞x16洞,没有测量具体的尺寸,经过2个晚上的艰苦奋战完成,见下图
歌德RA1(4556运放)电路DIY的一个随身耳放
歌德RA1(4556运放)电路DIY的一个随身耳放

输入电容是WIMA MKS-4 0.1uF,感觉也就这个还算小巧吧,手上还有2个2.2uF的千层,但是体积太大。反馈电阻是100K,负输入端27K电阻接地,所以增益是4.7左右。配一副MX360,上4556听感觉很好,上面和下面都有,声音展示比较完整,呵呵。但是换上OPA2134竟然不出声,后来发现在不接负载的情况下,双电源的电压是正常的+-4.5v左右,因为只用了一个电池,但是接上负载之后总有一边的电压要掉到2v左右,低于OPA2134的+-2.5v的最低工作电压了,我想大概是这个原因吧,不过幸好4556的中点输出还是0v,应该对耳机影响不大。
下一步要在输出端串一个电阻,希望能改善在有负载情况下电源电压不稳定的情况。

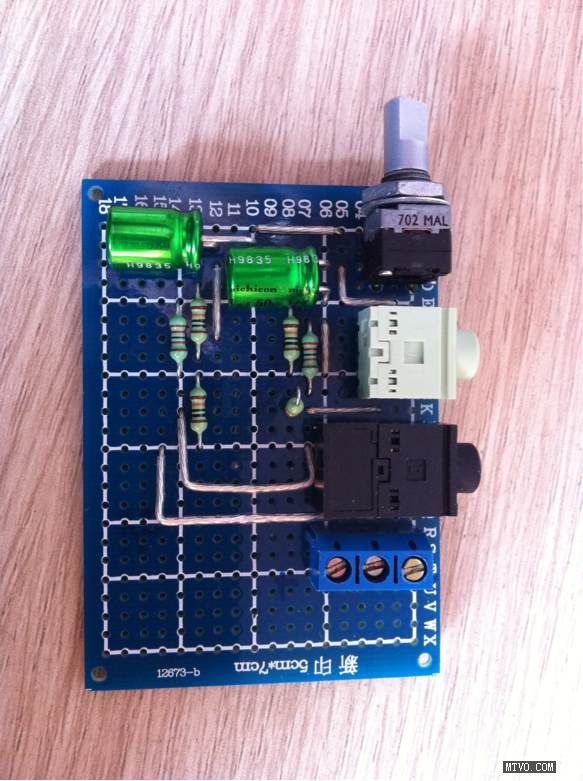

附上第一版的残骸:
歌德RA1(4556运放)电路DIY的一个随身耳放

下一个DIY目标是47的线路,还想放在那么小的盒子里,但是电池估计要换哪种3.7v,7号电池大小的锂电了,做标准的双电源,呵呵。欢迎交流



这款原厂设计的耳放售价在3000元人民币左右,而由于电路简单至极点成为众多音频DIY发烧友仿造的对象。下图是歌德RA1耳放的内部结构图,我们可以从中一窥其“讨巧”的设计思路。

歌德RA1(4556运放)电路DIY的一个随身耳放

歌德RA1(4556运放)电路DIY的一个随身耳放 (责任编辑:admin)
