澳大利亚译文:自己动手做CMoy /Grado歌德RA1耳机放大器耳放

时间:2012-10-29 19:14来源:diyaudioprojects.com 作者:Mark Houston 点击:
DIY耳机放大器 想要得到的罐头最好的方式吗? 那么你需要一个耳机放大器来驱动那些昂贵的硬罐和清洁。 我使用了Burr Brown的OPA2134PA这是一个低失真双运放只AU7! 约20美元到30美元的部分,你才能真正获得一个DIY耳机放大器罐头! 当你觉得我格拉多头的手机

DIY耳机放大器

想要得到的罐头最好的方式吗?那么你需要一个耳机放大器来驱动那些昂贵的硬罐和清洁。我使用了Burr Brown的OPA2134PA这是一个低失真双运放只AU7!约20美元到30美元的部分,你才能真正获得一个DIY耳机放大器罐头!当你觉得我格拉多头的手机支付美元附近AU300便宜。

吉奥带来了CMoy,到了我的注意,当我看到他的便携式耳机放大器CMoy薄荷锡矿从来就不是可移植的,但我可以打开的时候,妻子是家庭,不希望听到的音乐将是系统。

格拉多一个长得非常漂亮的红木盒,歌德RA1耳机放大器我真的很喜欢这个主意,看看一个木制的外壳,我想木材盒装的“质量”耳机放大器。我把我的耳机放大器GWado。


DIY CMoy耳机放大器

我一般都遵循的原CMoy计划输入上限是当地可用的的0.47UF聚丙烯上限(墨西哥/天泰)。电源盖330UF低ESR。0.1 uF的聚酯/聚酯薄膜(绿色)帽上直接使用该芯片的电源引脚。

澳大利亚译文:自己动手做CMoy /Grado歌德RA1耳机放大器耳放

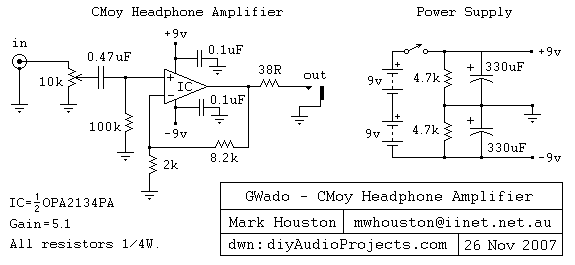

图1:CMoy耳机放大器原理图

我希望所有的部件尽可能接近到芯片停止RFI等,这样一个小面包板。镀金加工的插座,这样我可以轻松升级运算放大器。一个小的10K双团伙一锅用于衰减。接线完成遗留切销纯银线及保温棉。

澳大利亚译文:自己动手做CMoy /Grado歌德RA1耳机放大器耳放

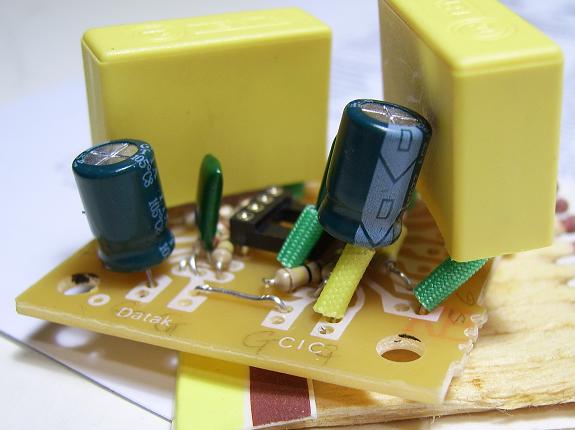

照片1:面包板CMoy耳机放大器

澳大利亚译文:自己动手做CMoy /Grado歌德RA1耳机放大器耳放

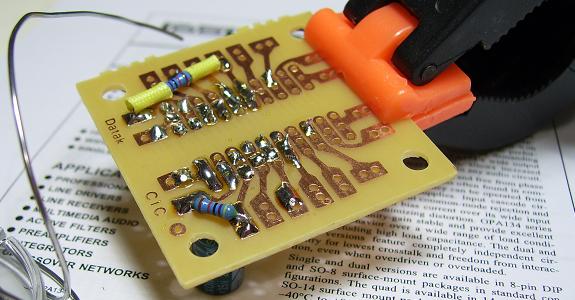

照片2:面包板CMoy耳机放大器 - 底面


的木制盒外壳 - GWado和可用指标 - 自己动手做耳机放大器

我找到了完美的香柏木盒配有可移动的车厢。这个盒子是一点点敲了这么一个快速打磨和一对夫妇的喷聚氨酯涂层的焕然一新了。里面的箱子内衬沥青后铝箔屏蔽。

澳大利亚译文:自己动手做CMoy /Grado歌德RA1耳机放大器耳放

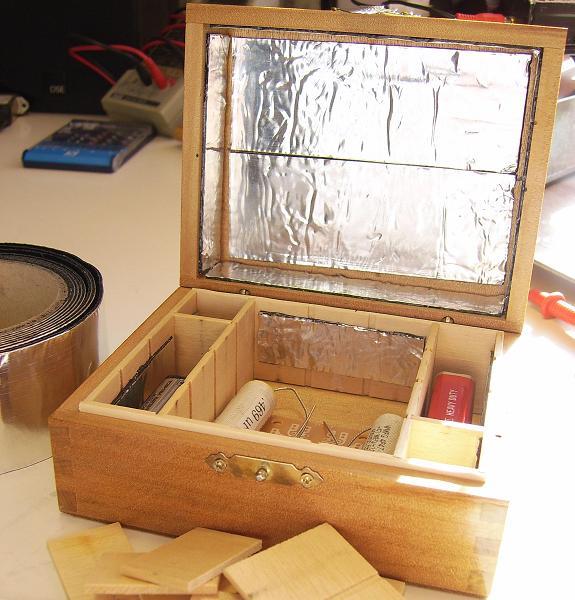

照片三:铝箔屏蔽

一个3毫米厚的铝条连接电源开关,镀金RCA插头和耳机插孔。锅也被安装在铝板带和双面贴在前面的方框内。我想除了衰减器旋钮在前面可见无螺丝或任何东西。所述电路板被安装在塑料上的计算机的方块支座的底部。的立场取舍有橡胶垫圈,他们充当减震器。工作与软香柏木盒是非常困难的,特别是因为我在后面钻大洞。它是狭窄的和令人沮丧的,但非常值得的努力。

澳大利亚译文:自己动手做CMoy /Grado歌德RA1耳机放大器耳放

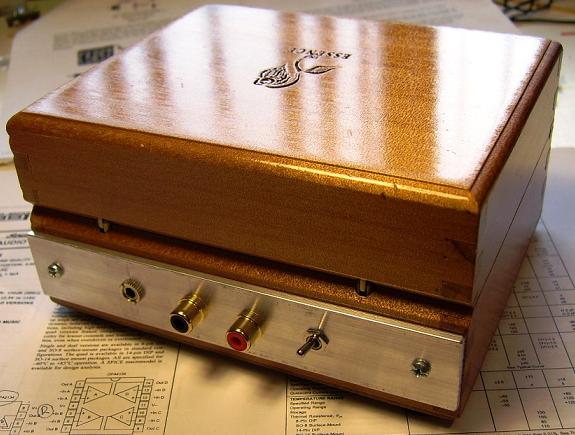

照片4:CMoy耳机放大器外壳 - 后

扬声器衰减材料被用于排队在屏蔽和电池室内衬保持电池的凸部的内盖的盒子。低调感觉的脚的底部,现在我们已经准备好罐头。

澳大利亚译文:自己动手做CMoy /Grado歌德RA1耳机放大器耳放

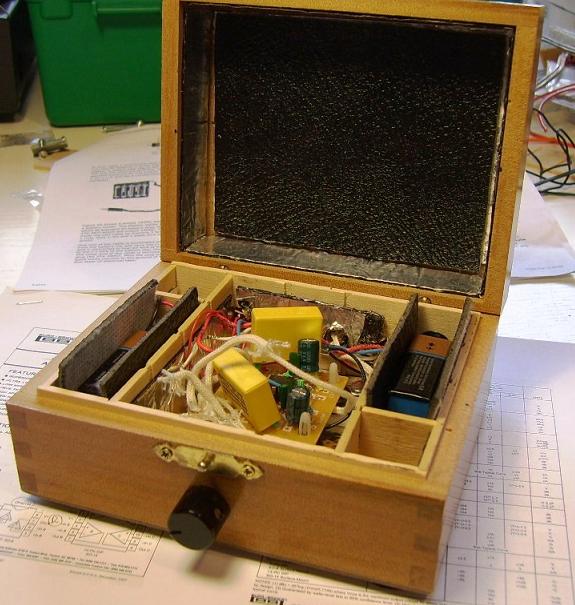

照片5:CMoy耳机放大器外壳 - 内

澳大利亚译文:自己动手做CMoy /Grado歌德RA1耳机放大器耳放

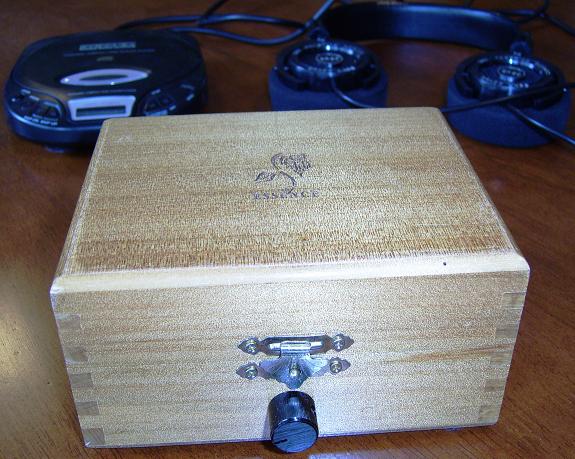

照片6人:CMoy耳机放大器 - 内


听票据 - GWado - DIY耳机放大器

一个廉价的便携式CD播放器和耳塞,用于烟雾测试。一个对我的DIY银互连电缆耦合的播放器的GWado。使用廉价的耳塞测试放大器的第一次,以防万一出现了问题。

我平时很喜欢我的声音通过扬声器,我享受的格拉多SR80s / GWado的组合。我也注意到低音是春暖花开,曾经指出一些对声音的共振。这是时间换出便宜的播放器和一个NAD C542了它的位置。请记住这个耳机放大器从来没有打算便于携带。一个真正的Hi-Fi音响的手机涌出来,我的头和一侧了。我呆住了。这两款手机都是全新的,所以是放大器,我不能等到他们都坏了。虽然键入此文章中,我一直在享受一个伟大的,非常私人的监听session。是的,妻子是家,我们都感到很高兴。
