手痒,又做了一台小耳放

时间:2017-05-25 20:14来源:数码之家 作者:1234love 点击:
最近实在无聊啊,手痒,刚刚好有一些配件,于是乎,又一台小耳放出世啦~ 这台耳放电路有自己特别的设计之处 依然是3Channel的,但是架构有了很大的改变,这台机器素质超越了前一台自己做的小耳放, 声音比那台更干净了,每一个音符似乎更加的活泼。温润,动听
手痒,又做了一台小耳放 最近实在无聊啊,手痒,刚刚好有一些配件,于是乎,又一台小耳放出世啦~

这台耳放电路有自己特别的设计之处
依然是3Channel的,但是架构有了很大的改变,这台机器素质超越了前一台自己做的小耳放,
声音比那台更干净了,每一个音符似乎更加的活泼。温润,动听。低频更好了(看来上次那台小家伙又要改进了O(∩_∩)O~)。

但是这台耳放还有不少需要调整的地方,
△比如OP 要选择输出能力优秀的高品质芯片(我看好超大电流输出的AD8397, OPA627BM ,OPA2111BM 以及好声运放 OPA2134
OPA2132等,它们低压性能出色,不过对付吃电流的低阻耳塞来说最好还要加BUF)。
△电源的调整还没有到位,我打算利用一个三极管做电子滤波将芯片供电和其它元件供电分开,这样还可以比较容易控制运放中点工作中点电压和提高动态响应。

目前这台机器是利用三片锂电池供电(工作电压12V左右 ),充电电路由于空间问题,就索性把电池拿出来分开充算了(其实要是选择到好OP。特别是静态电流小的OP ,以这台耳放1050MAH的电池来看用个270小时是没问题的,完全不必为反复充电烦恼呵呵)。

以下是一些它的制作过程中的部分图片,电路我还在不断的改进和试验中,抱歉,暂时不公开电路图了。


手痒,又做了一台小耳放

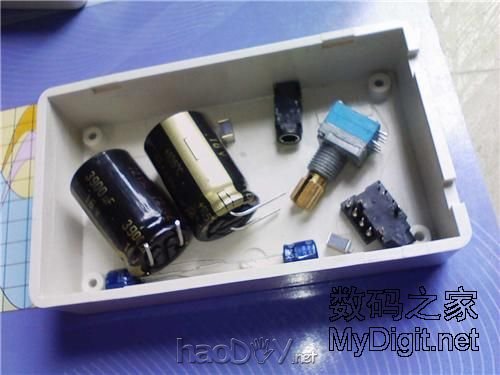

↑TOCOS电位器,BLACK GATE 电容 ↓
手痒,又做了一台小耳放

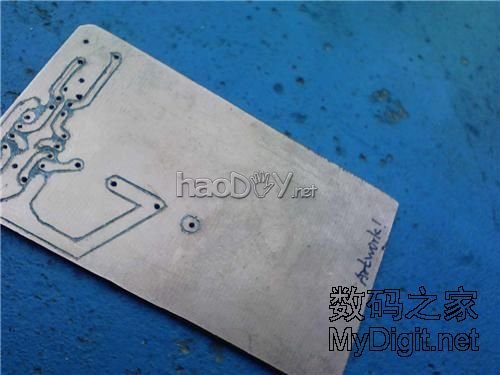

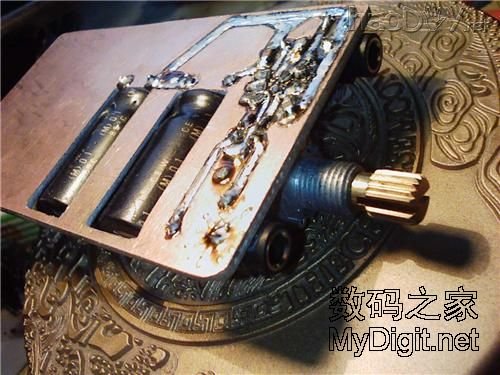

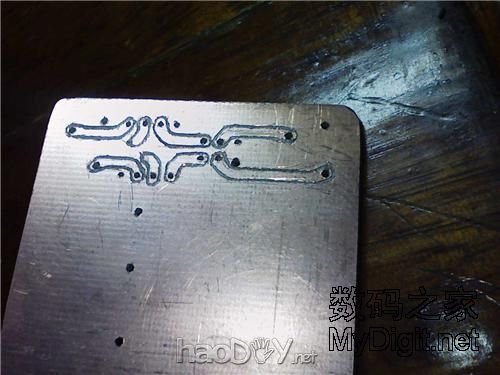

纯手工雕刻的电路板,累死我了↓
手痒,又做了一台小耳放

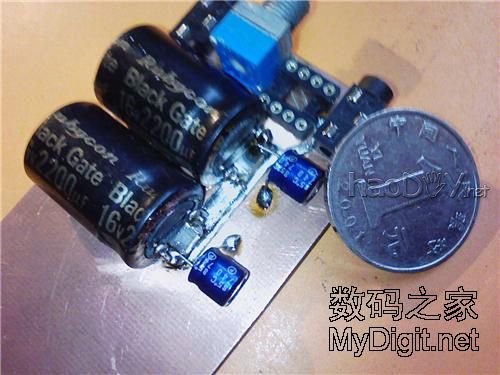

和一元硬币比较一下↓
手痒,又做了一台小耳放

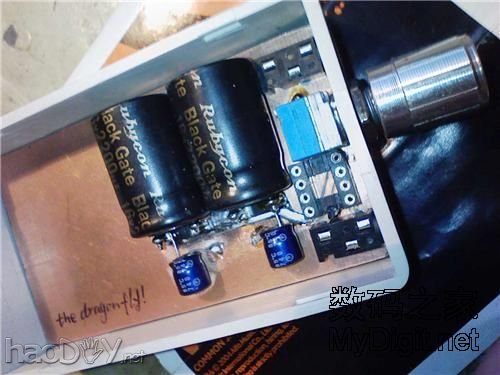

上一个盒子,竟然刚刚好放进去~happy O(∩_∩)O~↓
手痒,又做了一台小耳放

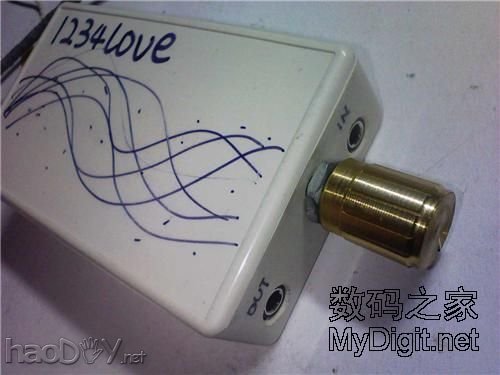

呵呵,画上我的LOGO ↓
手痒,又做了一台小耳放

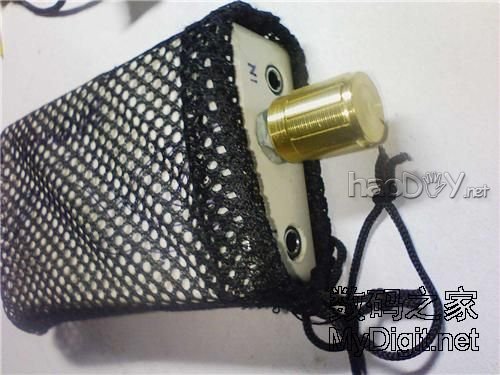

找了一个袋子,看看,又是刚刚好,最近怎么老是刚刚好呀~~~
手痒,又做了一台小耳放


这台耳放我给他取名叫"the dragonfly"
中文名叫“小蜻蜓”
希望在未来的改进后,它可以拥有蜻蜓飞翔一般的瞬态响应,和蜻蜓飞过湖岸时的飘逸高频,以及蜻蜓对音乐的   热爱 ~

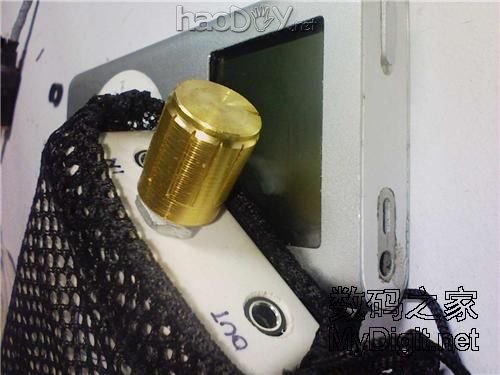

再来一张照片,和我的IPOD MINI2合影一下~
手痒,又做了一台小耳放

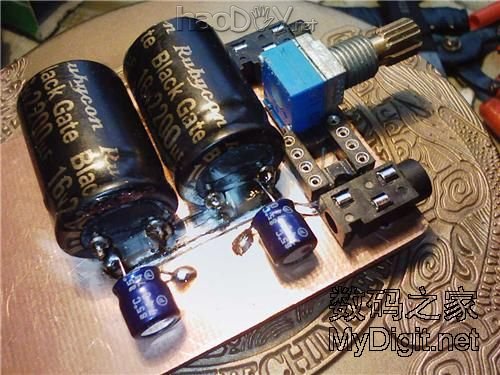

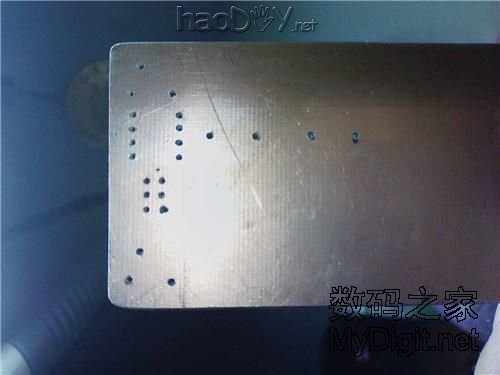

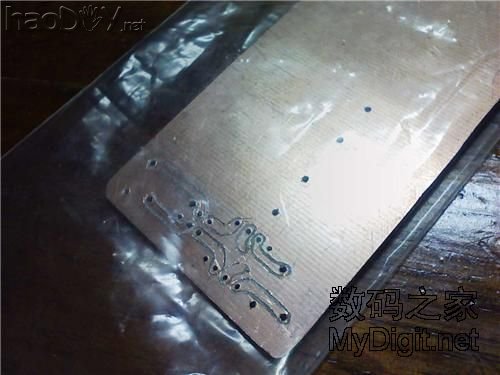

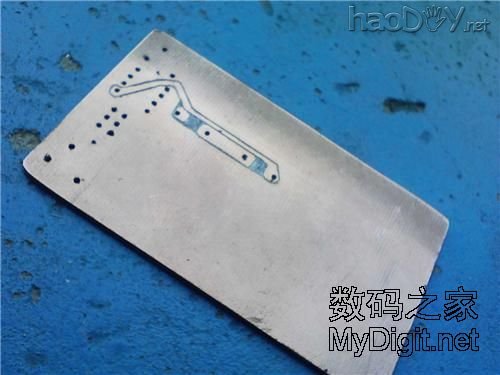

言归正传:再上传一些我的制作过程相关图片:
手痒,又做了一台小耳放
手痒,又做了一台小耳放
手痒,又做了一台小耳放
手痒,又做了一台小耳放
手痒,又做了一台小耳放
手痒,又做了一台小耳放

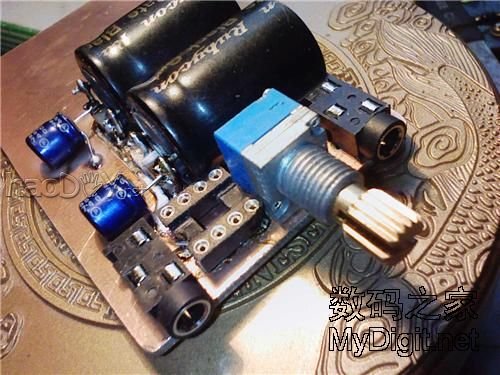

O(∩_∩)O~ OP出现!现在暂时用OP275顶住,以后买AD8397换上去呵呵~↓
手痒,又做了一台小耳放

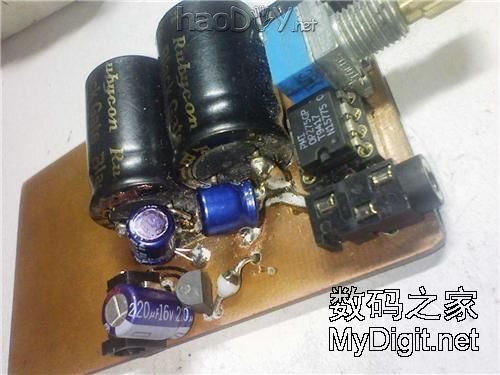

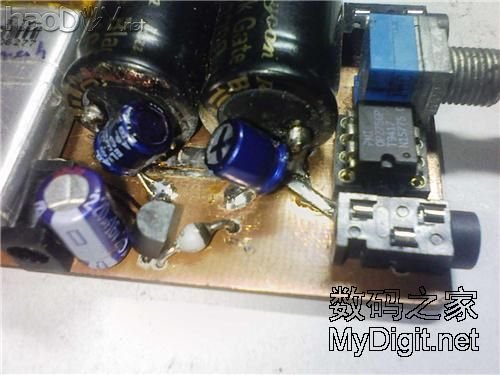

三极管出现,MD 这个三极管焊坏了我一个电烙铁,囧,不过三极管一安装好再开声,更毒了~
声音空间感更强烈,低噪几乎为不可闻!!!,真TMD好听~↓
手痒,又做了一台小耳放

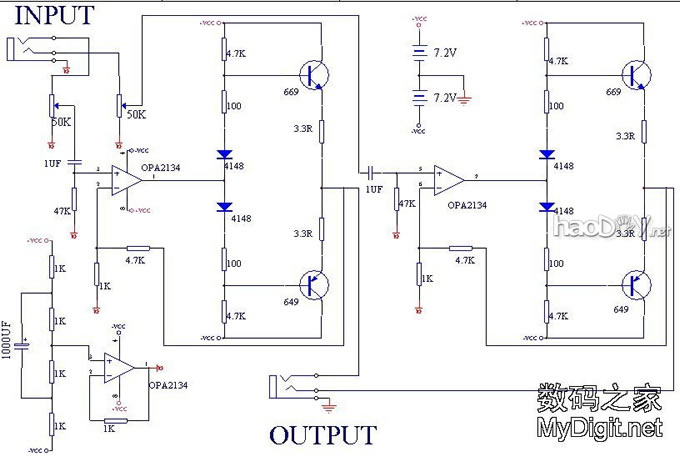

电路图可以参考这个图图,需要修改


O(∩_∩)O~
可以参考这个电路图,我有所简化了,有的地方需要自己修改一下
它可以改成4CH 也可以改成3CH 还可以改成2CH
架构灵活~
