微型示波器.调试安装进行中_haoDIY_音响电子电脑科技DIY小制作发明

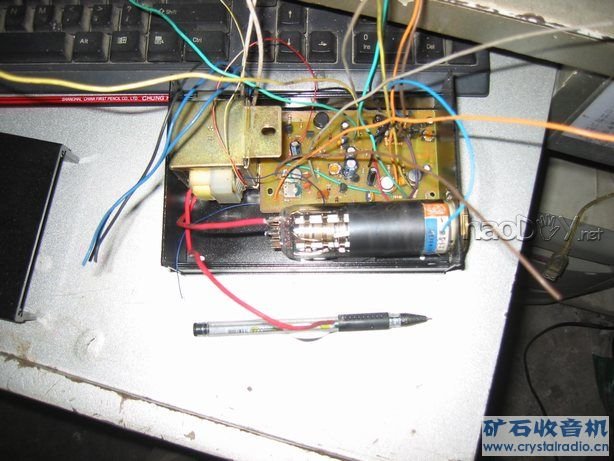

小示波器现在调试了，输出端锯齿波线性不好，输出端前都是好的，请老大指导。。。。。。。。。

经过一下午的调试，基本成功了，自己觉得非常满意，可以清晰的看视频，音频信号！电视行，场信号，哈哈！感谢老大们的支持和帮助，非常感谢，下一步准备做壳了！

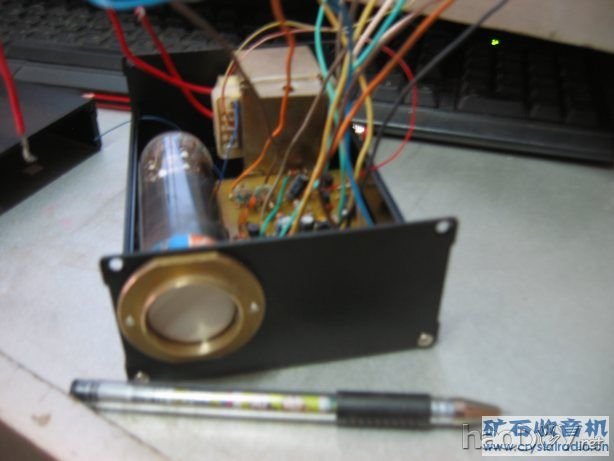

壳子在加工中，有些开关孔还没有打！自己给自己加油

输入方波



输入音频信号

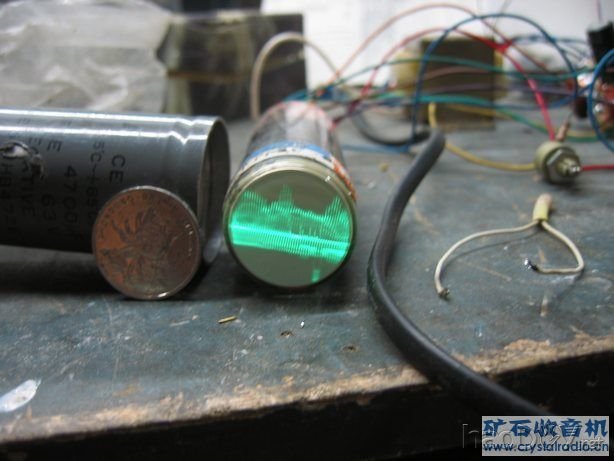

视频信号

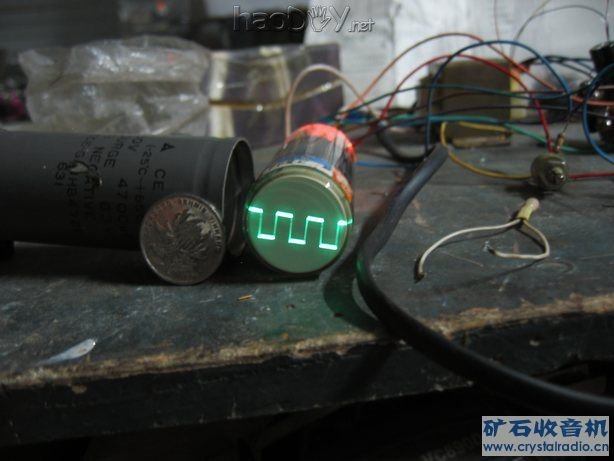

方波

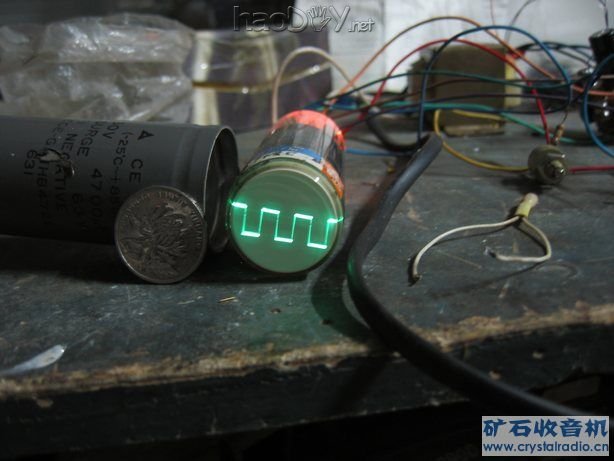

方波


稳定的视频波形

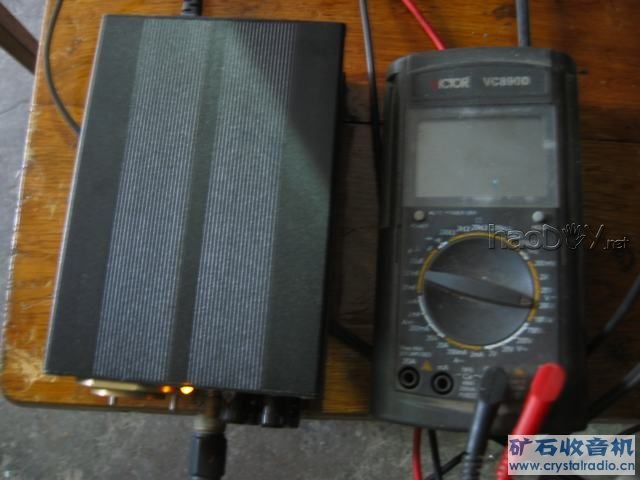

和万用表的比较

和万用表的比较 #p#分页标题#e#

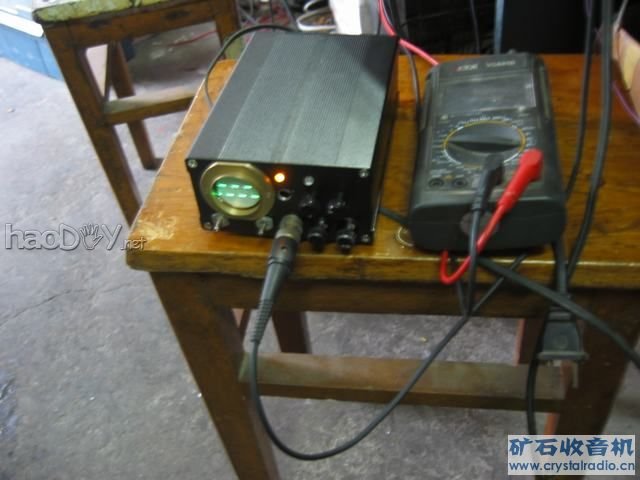

还差一个电源开关！在快递路上
