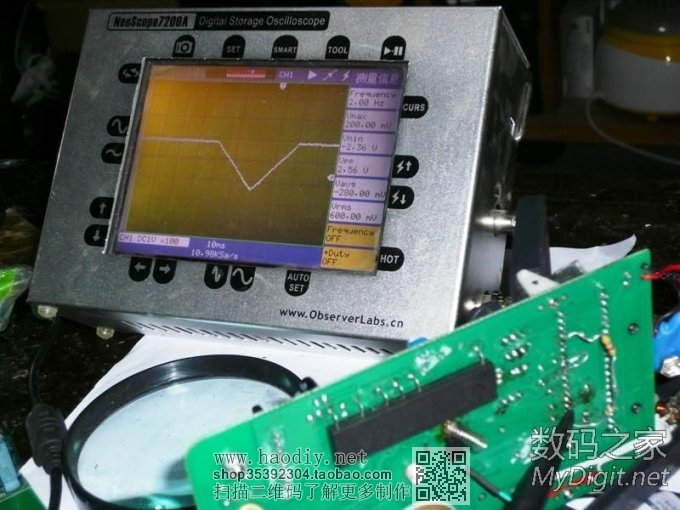

　　在20ms的时间里，电压上升到了2.56V，显示是9998，这说明积分电压不小了，保证了分辨率。如果是从保证更好的线性考虑，可以增大积分电容或增大积分电阻，一般会选择0.22uF的积分电容。
　　另一个要考虑的因素是积分时间长短。假如主芯片振荡器频率提高到了200KHz，那么积分时间将相应缩短一半，如果要求积分电压为原有水平，则应该将积分电容或电阻相应减少一半。
　　参考电容和输入电容的大小选取不受振荡频率的影响。

　　七、免焊接的自检方法

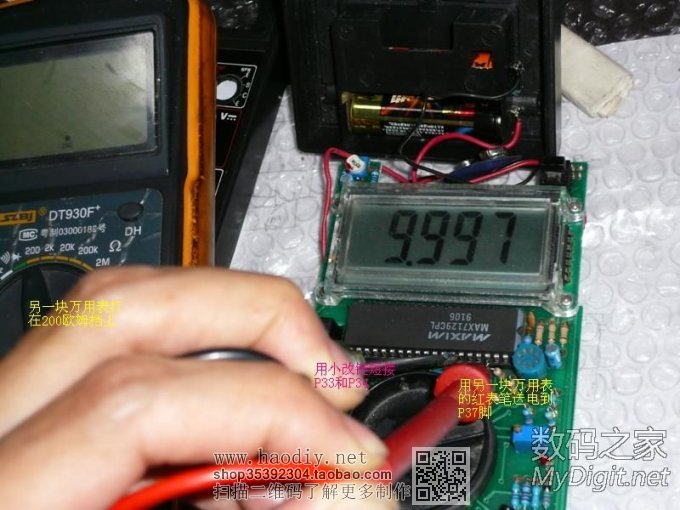

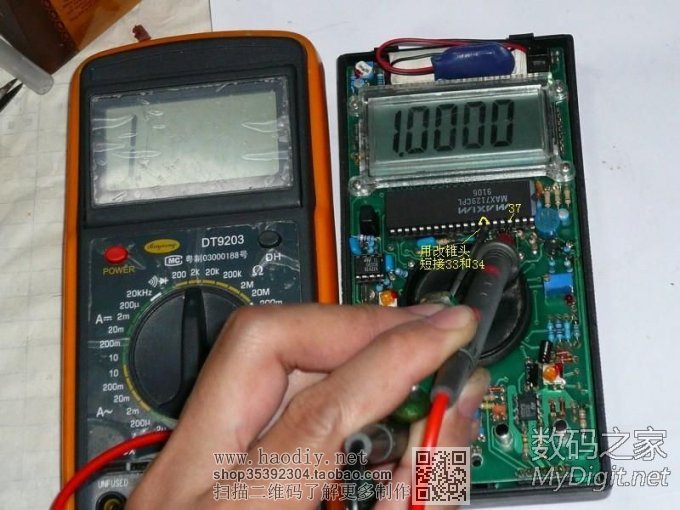

　　不用焊接也可以进入自检状态，只需设法给主芯片的Pin37脚加上合适的正电源，然后短接Pin33和Pin34。试了一下那块老表，主芯片是MAX7129CPL，积分电容是出厂原配的。用另一块表打在电阻档上给Pin37提供电压，比较方便：
（打磨万用表2）ICL7129系万用表进行“表头自检”，并利用自检状

　　（注意：黑表笔接在COM上）

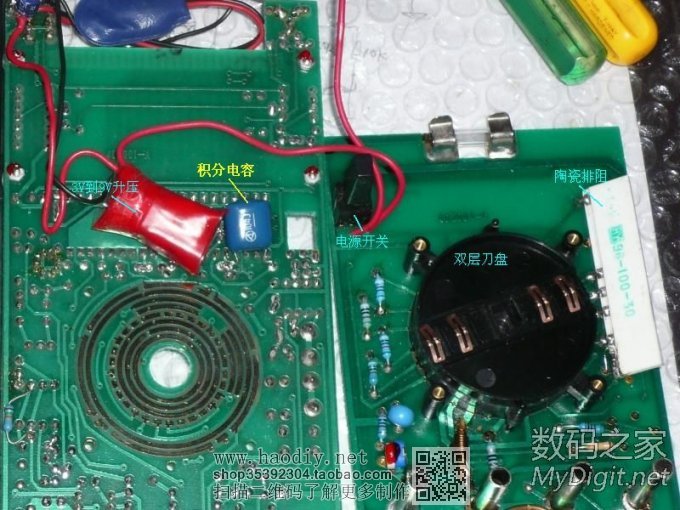

　　原厂用的积分电容并不太好，仅标记了104，应该不是CBB的。由于个头较大，它在电路板的背面，那个蓝色的：
（打磨万用表2）ICL7129系万用表进行“表头自检”，并利用自检状

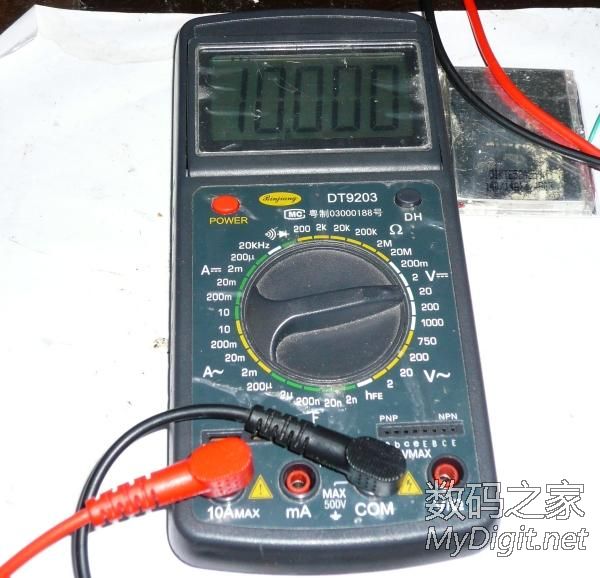

　　把积分电容换为MPP的104 / 400V后，这个自检计数结果直接就是10000，立杆见影，表明主芯片很不错；换为CBB22的224 / 630V后，自检计数结果是9998~9999。
（打磨万用表2）ICL7129系万用表进行“表头自检”，并利用自检状

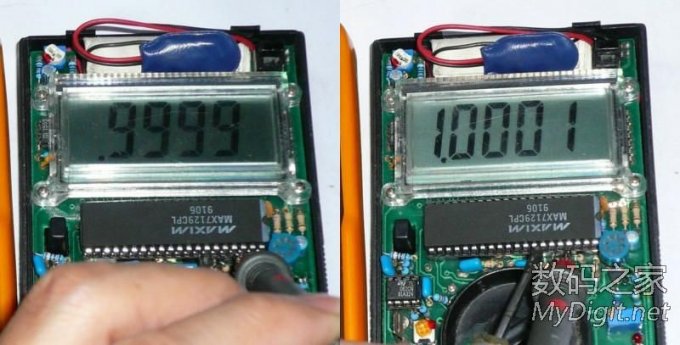

偶尔会出现 9999 或 10001 的显示，已经是十分理想的结果了：
（打磨万用表2）ICL7129系万用表进行“表头自检”，并利用自检状

没错，自检结果正常应该是偏小。也有特殊情况：
（打磨万用表2）ICL7129系万用表进行“表头自检”，并利用自检状

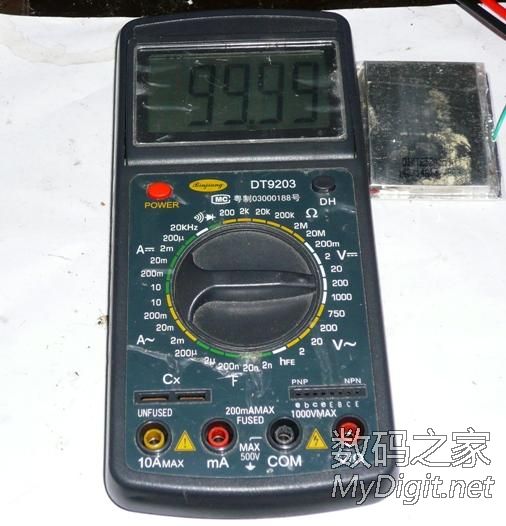

（注：万用表笔是悬空的，像下面这样：）
（打磨万用表2）ICL7129系万用表进行“表头自检”，并利用自检状
