仿“爱鼓捣无线电”老师的“简单高效的短波矿石收音机”半成功

时间:2017-08-19 20:48来源:www.crystalradio.cn 作者:andrewu 点击:
仿“爱鼓捣无线电”老师的“简单高效的短波矿石收音机”半成功 ,矿石收音机论坛

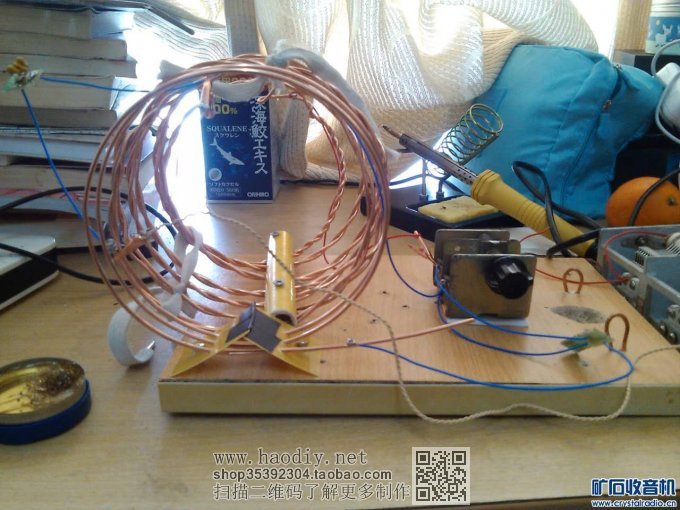

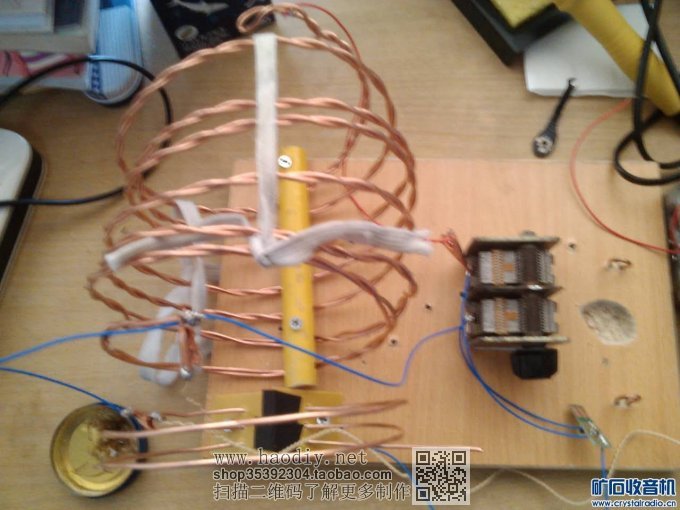

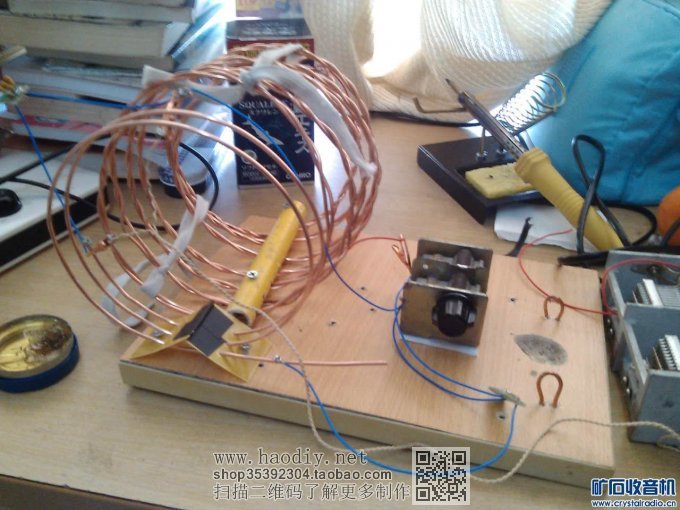

楼下公园拉了10米半人高天线,用2000欧高阻耳机(没有电路图纸里的SC2-300),能收到三四个台,但只有一个能听清楚内容,其他只能根据音乐和人声判断有台而已。还是没能达到有几个声音洪亮的强台的目标。。。算是半成功吧仿“爱鼓捣无线电”老师的“简单高效的短波矿石收音机”半成功
不知为啥,我用的材料基本上与原作者一模一样,但就是只能模糊听到只字片语。。。
最后谢谢“爱鼓捣无线电”老师。您的“大铜管”是我近期模仿的终极目标。
本主题由 YRADIO 于 2017-4-6 16:22 反删除





仿“爱鼓捣无线电”老师的“简单高效的短波矿石收音机”半成功





仿“爱鼓捣无线电”老师的“简单高效的短波矿石收音机”半成功





仿“爱鼓捣无线电”老师的“简单高效的短波矿石收音机”半成功





仿“爱鼓捣无线电”老师的“简单高效的短波矿石收音机”半成功

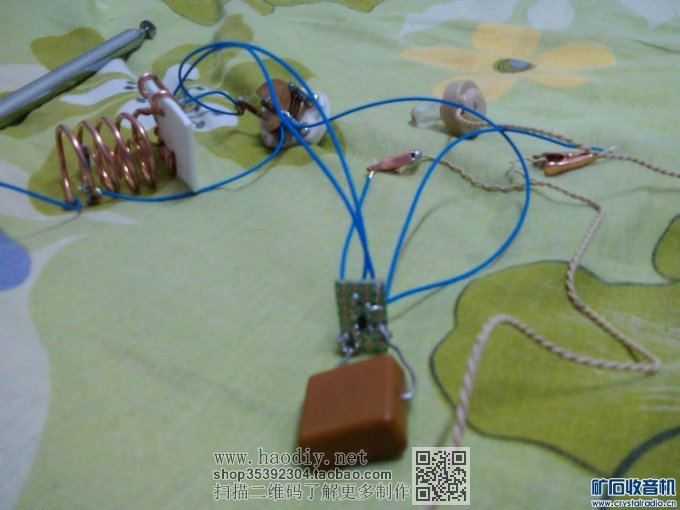

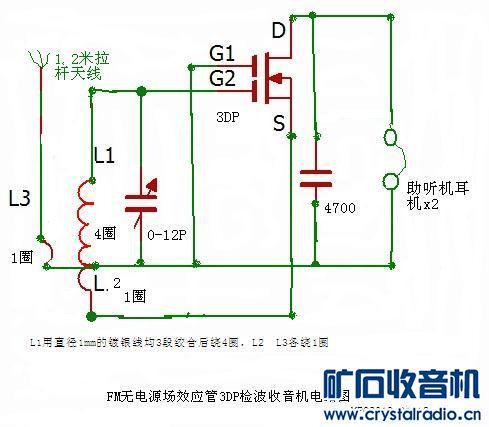

谢谢, 我现在在做FM矿机,电路图是图1,也是您的电路图,但S线圈部分借鉴“大千世界”老师的做法。有一个疑问:您的图上的3DP的G1,G2,D,S,极的位置与一般的3DQ的四个极的相对位置不同,我是按照把您图上的G1,G2标示对调后的图纸来焊接(即四个引脚变成与3DQ一样),结果无线路由器旁无嗒嗒声。请问是我电路错了,还是可能3DQ(3DP?)焊坏了(我是电烙铁热了后拔掉电源后再焊接的)。





仿“爱鼓捣无线电”老师的“简单高效的短波矿石收音机”半成功





仿“爱鼓捣无线电”老师的“简单高效的短波矿石收音机”半成功





仿“爱鼓捣无线电”老师的“简单高效的短波矿石收音机”半成功
