DIY一个基于Arduino控制的RGB LED灯

时间:2017-05-10 00:15来源:网络整理 作者:haodiy 点击: 次
之前看到过大神介绍如何用柠檬做LED灯，在那基础之上，决定尝试用Arduino来控制RGB LED灯吧。准备材料一个Arduino，比如Arduino Uno R3一个RGB LED灯3个150-220

之前看到过大神介绍如何用柠檬做LED灯，在那基础之上，决定尝试用Arduino来控制RGB LED灯吧。

DIY一个基于Arduino控制的RGB LED灯


准备材料

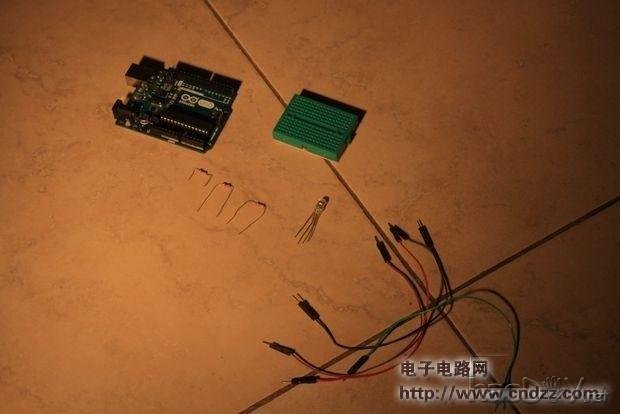

一个Arduino，比如Arduino Uno R3

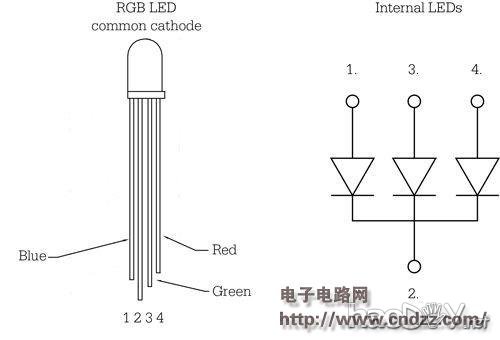

一个RGB LED灯
3个150-220欧姆电阻
4根跳线
1个面包板
一台装有Arduino IED的电脑

DIY一个基于Arduino控制的RGB LED灯

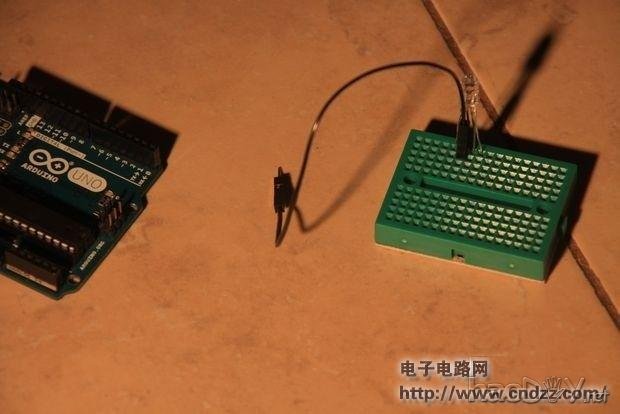

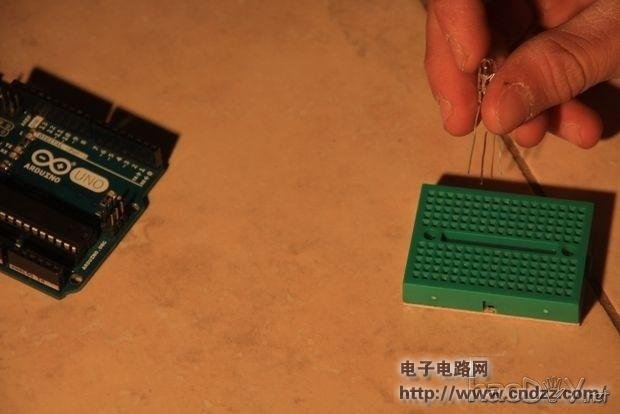

步骤一：将LED灯连上面包板
这一步比较随意，将LED灯接到面包板任何地方都行，不过灯的四个脚要在不同的行。

DIY一个基于Arduino控制的RGB LED灯



步骤二：连接地线

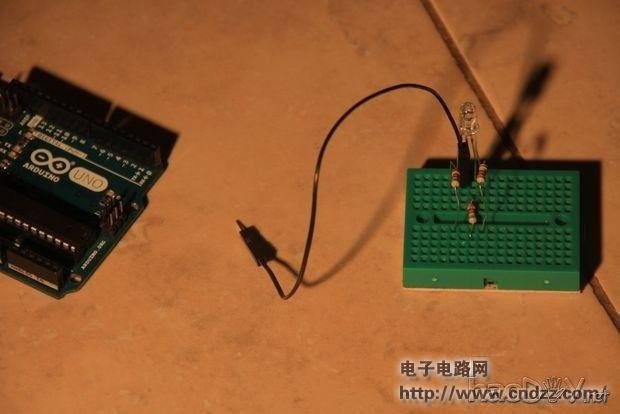

将地线接到LED灯上，灯上最长的那根脚就是接口。

DIY一个基于Arduino控制的RGB LED灯


步骤三：加入电阻
把电阻分别插到灯的剩余三个pin脚接口。

DIY一个基于Arduino控制的RGB LED灯


步骤四：连上跳线
将三根跳线分别接到LED灯的红，绿，蓝pin脚，如果线的颜色也分红绿蓝就最好啦。

DIY一个基于Arduino控制的RGB LED灯

DIY一个基于Arduino控制的RGB LED灯

步骤五：把线分别接到Arduino上

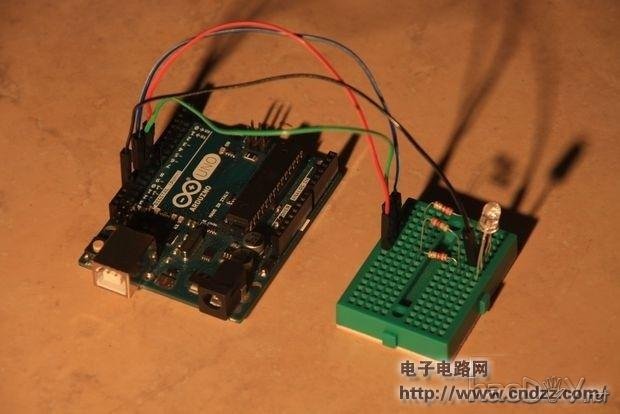

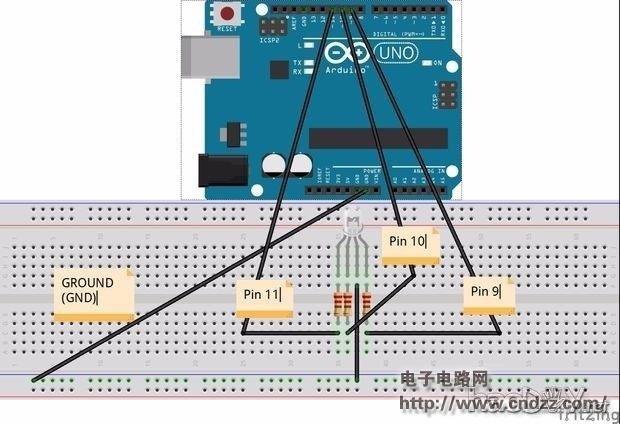

地线另一端接到GND口，另外三根彩线分别接到pin 9，10和11，如上图所示。
步骤六：把Arduino接入电脑的USB口
步骤七：加入代码
下载控制代码，在电脑上打开Arduino IDE并运行。

DIY一个基于Arduino控制的RGB LED灯

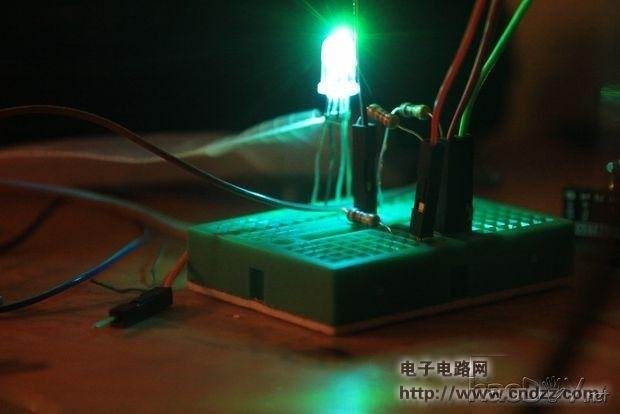

如果一切顺利，LED灯就已经在变幻色彩啦。
