电子管胆机推挽输出牛变压器的业余制作(3)

时间:2013-01-05 13:19来源:www.tubebbs.com 作者:陶然胆艺 点击: 次
下载 (130.88 KB) 2008-4-21 22:01 下载 (145.04 KB) 2008-4-21 22:01 下载 (146.2 KB) 2008-4-21 22:01 2、绕完一层加纸（0.06mm电缆纸）绕另一层，加纸时要在线圈的在铁芯窗口外的面，而且要两面轮番加，这样线圈


电子管胆机推挽输出牛变压器的业余制作

电子管胆机推挽输出牛变压器的业余制作

电子管胆机推挽输出牛变压器的业余制作

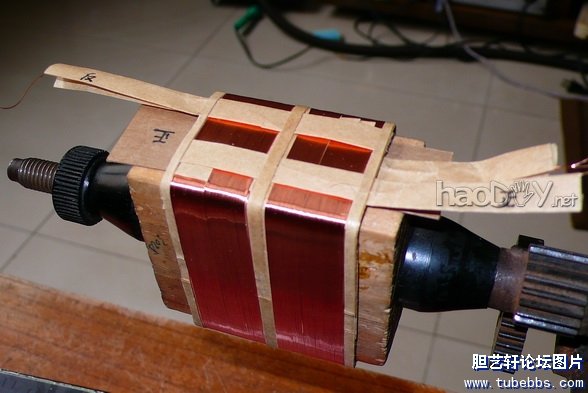

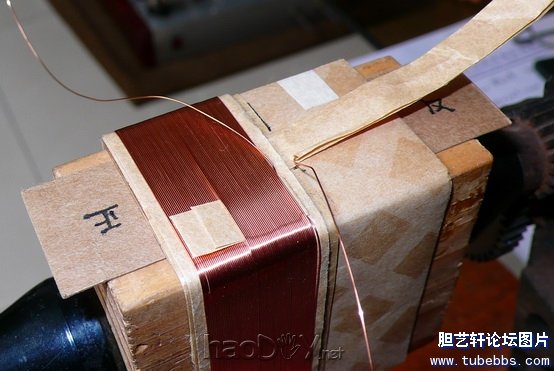

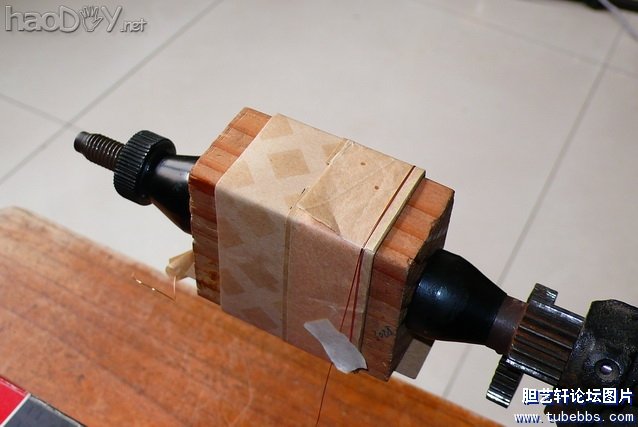

      2、绕完一层加纸（0.06mm电缆纸）绕另一层，加纸时要在线圈的在铁芯窗口外的面，而且要两面轮番加，这样线圈较量匀称，对减小漏感有甜头，如6、7所示

电子管胆机推挽输出牛变压器的业余制作

电子管胆机推挽输出牛变压器的业余制作

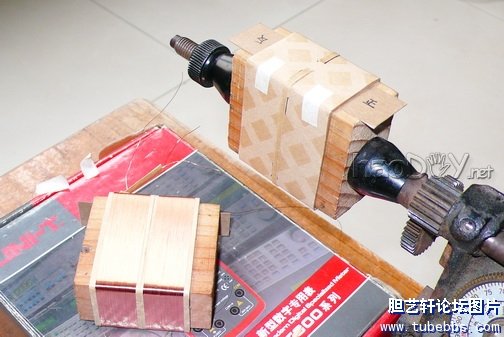

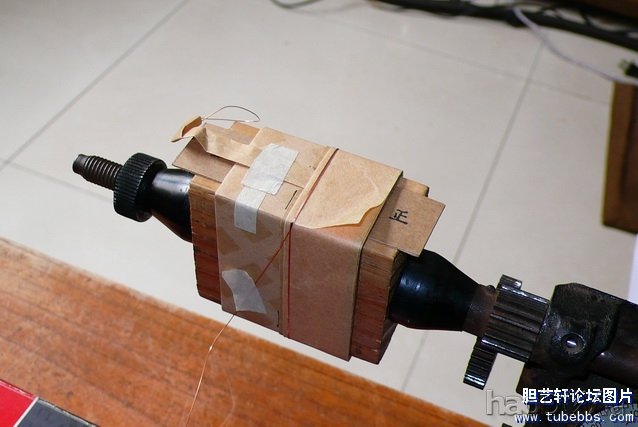

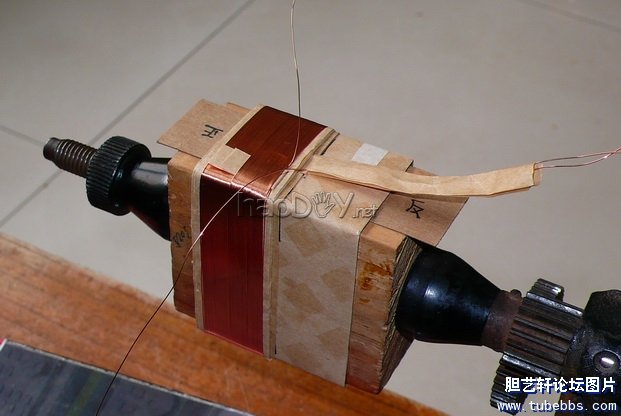

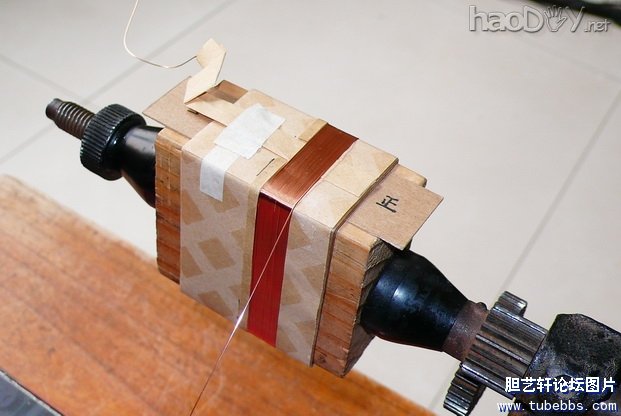

        3、当绕完正绕臂的一段后，把线圈（连同木芯一路）翻身绕反绕臂的对应段,如图8、9所示（留意：图中的正反标志已经变革，绕线的位置没有变，照旧在线框的内侧）

电子管胆机推挽输出牛变压器的业余制作

电子管胆机推挽输出牛变压器的业余制作

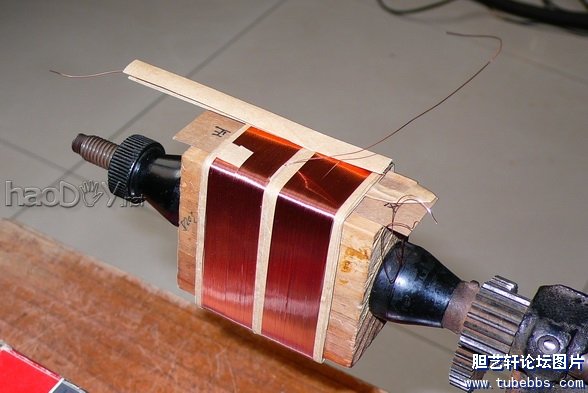

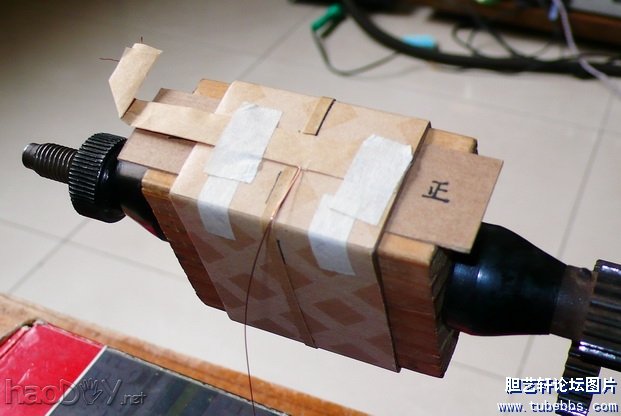

        4、反绕组段绕完后，把正反绕组的线尾引入对方绕组的位置，正尾到反绕位，反尾到正绕位，如图10、11所示

电子管胆机推挽输出牛变压器的业余制作

电子管胆机推挽输出牛变压器的业余制作
