电子管胆机推挽输出牛变压器的业余制作(7)

时间:2013-01-05 13:19来源:www.tubebbs.com 作者:陶然胆艺 点击:
下载 (147.02 KB) 2008-4-24 23:09 下载 (135.56 KB) 2008-4-24 23:09 下载 (154.69 KB) 2008-4-24 23:09 下载 (139.03 KB) 2008-4-24 23:09 16、插片。可以参渴┥崴的《高品格胆机电牛的业余制作》,在此不再一再


电子管胆机推挽输出牛变压器的业余制作

电子管胆机推挽输出牛变压器的业余制作

电子管胆机推挽输出牛变压器的业余制作


    16、插片。可以参渴┥崴的《高品格胆机电牛的业余制作》,在此不再一再。

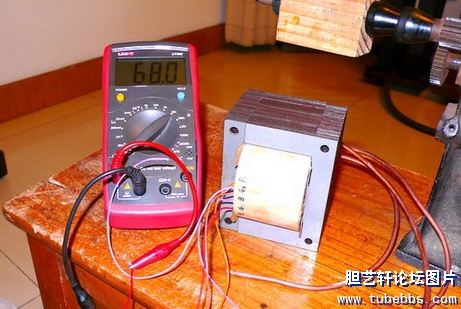

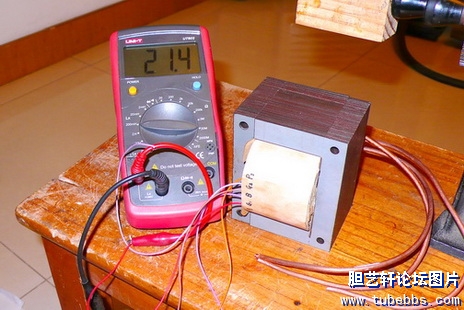

    17、插片后可以用电感表估测一下电感后漏感,本人限于前提只有优利德UT602电感表,这类表的精度不是很高,巨细电感档偏差较量大,但举办简朴的估测照旧可以参考的,图40是电感量测试,图41是漏感测试,比拟MT-35厂机的输出牛(同样用UT602丈量,电感量37H与40H,漏感28mH与32mH , 直流电阻201欧姆与204欧姆),本套输出牛在静态测试中明明占优。

电感量

电子管胆机推挽输出牛变压器的业余制作


漏感

电子管胆机推挽输出牛变压器的业余制作


        假如连电感表也没偶然,可以用丈量交换电流的方法举办,测得交换电流后用XL=2 * 3.14 * F * L的公式,推算出电感量L。

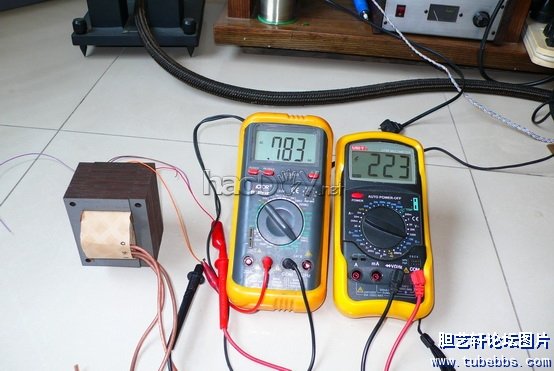

        丈量电感,把数字表(交换2mA档)串入低级线圈,接入市电,用另一数字表丈量低级两头的电压,然后按照丈量数字举办推算,如图42所示

电子管胆机推挽输出牛变压器的业余制作
      XL= U / I  = 223V / 0.783 mA = 284.8K          L= (284.8 K- 0.2K )/ ( 2*3.14*50Hz)= 906 H

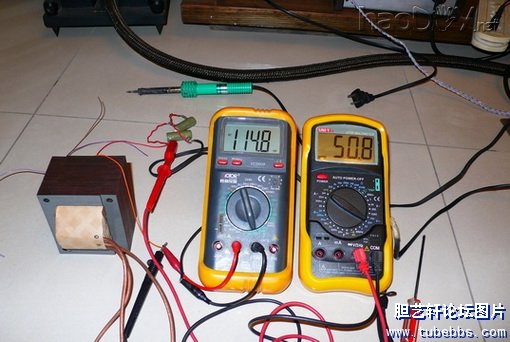

    漏感丈量,把次级短路,在低级串入一只1 - 2K的电阻,再串入数字表(交换200mA档),接入市电,用另一表测低级电压,然后推算,
如图43所示

电子管胆机推挽输出牛变压器的业余制作
       XL= 50.8V /114.8mA =442.欧姆                      L=( 442欧姆-200欧姆)  / (2*3.14* 50Hz) = 770mH

      上述两种测试方法差距庞大,但对付预计输出牛的电感与漏感比照旧有必然代价的,从以上两种丈量得出,漏感与电感的比值均小于千分之一 的根基要求,
        电感表丈量= 21.4 / 68000 = 0.0004  万分之四 (责任编辑:admin)
