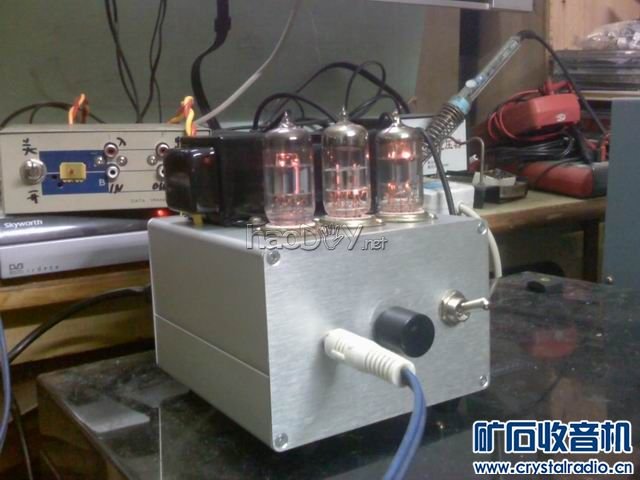

长期以来，一直想做个用6N1的小功放，但总是被一些问题困扰就没动手。这些问题主要是：1，6N1单边的输出功率太小，用到10K负载时，才0.2W左右；2，6N1的内阻太大，阻尼系数不够大。最近重新作了思考，觉得可以这样来解决：一，用6N1的二个三极管并联，在耗电并不大幅增加的前提下，可以大大提高输出功率；二，将输出变压器的初级阻抗提高到15K，既能增大输出功率，又能增大阻尼系数，改善音质。 本机的基本数据设计时是这样考虑的： 6N1的主要参数：最大屏压300V，最大阴极电流25Ma，一般运用值7.5Ma，单个最大屏耗2.2W，跨导4.35,。两管并联后电流、最大屏耗、跨导加倍。 输出变压器初级阻抗15K。 屏极工作电压280V。 单个6N1三极管的静态电流Ia为7.5MA，静态功耗2.1W。二管并联后静态电流15MA。两个通道功放级共耗电流30MA。 单管动态电流振幅Im=6MA,二管为12MA。由此得在15K负载上的电压振幅Um=180V。 因为6N1在A1工作状态下屏压有100V不能利用，故屏极电压要有280V。 输出功率P=180X12/2=1.08W。 二管并联后的内阻为4K，理论阻尼系数达到3.75，觉得比较理想了。 并联后跨导高达8.7，推动容易。 预计输出变压器压降10V，电源供电电压为290V。 前级放大用6N2，二个通道耗电流2MA。全机共耗电流32MA。高压耗电290X32=9.28W。 灯丝耗电6.3X1.5=9.45W 总共耗电9.28+9.45=18.73W 电源变压器用了一个二七厂的30W电源变压器。 关键是输出变压器，找朋友做了一个质量还不错的初级15K阻抗，次级4、8欧的3W变压器，测试初级电感时，我的电感表最大量程为20H，超出了测量范围，应该在20H以上。 电路是采用了最典型最简单的形式，暂时未加负反馈。 找了一个铝型材的底座，开工。   #p#分页标题#e#

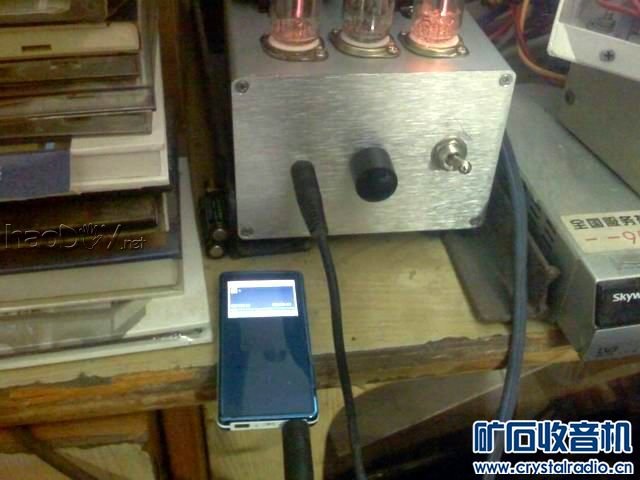

 调试过程： 1，调整6N1的阴极电阻，使屏流为15ma。 2，调整6N2的阴极电阻，使阴极电压为1.5V。 先用有线机顶盒做音源。开声后既在意料之中，也在意料之外。料到的是声音很是清晰、耐听，吐字非常清楚，这是阻尼系数高的功劳；没料到的是低音也有相当的力量，看来输出变压器还行。总之，三极管和四五极管的声音是相当不同的。当场就感到着迷。 用我的OPPO播放歌曲，陈慧娴的一曲《逝去的爱》委婉动人，就像站在自己的面前，如泣如诉。听蔡琴唱的《秦淮河上》，“今夜有酒，今夜醉。今夜醉在秦淮河畔，，，，歌的歌，舞的舞，，朵朵迎春为谁敷，层层脂粉为谁涂，，”，就如坐在青楼花船上，和美女共游。 再用LP聆听，模拟声的弦乐特别的动人，定位极准。故意选了一首《1812序曲》，听起来别有风味，用弦乐表现的部分非常感人，但是炮声就很软了。鱼与熊掌不可兼得。 输出功率未能达到1W。因为我用的三灯电源变压器整流后无负载输出电压为320V，滤波电租用300欧，电容用两个100UF的，带两通道负载后输出285V，输出变压器压降25V，这是没想到的。这样到6N1屏极只剩下260v，阴极再吃掉约6V，屏极对阴极就只有250V了，满打满算，也只有750mw的输出功率。但是即使这样，推动我的一对国光6.5寸喇叭的小障板，在一间12平方的房间内听，还是音量很足够的。以后要加大功率的话，就要提高供电电压。 电源变压器温升极小，开几个钟头也只有微温 上波形图和测试结果：        看来输出变压器还是重点呀。 测试数据：测试频率1KHz，负载8欧姆,使用固维201G失真仪，DAG808信号发生器。 电压V，失真%，功率W，按0.8效率换算变压器初级功率 2.2V， 7.5， 0.6W， 0.75W 2.4V, 10, 0.72W， 0.9W 2.8V, 30, 0.98W， 1.2W 可见和原先设计时预料的相差不大，受屏极电压的限制，变压器初级在7.5%的失真时获得的功率是0.75W。要求不高时，可以得到0.9W的初级功率。此后，则失真急剧增加，无实用价值了 试用OPPO的APE播放器作为音源，效果非常不错，又很省电。#p#分页标题#e#  (责任编辑：admin) |
