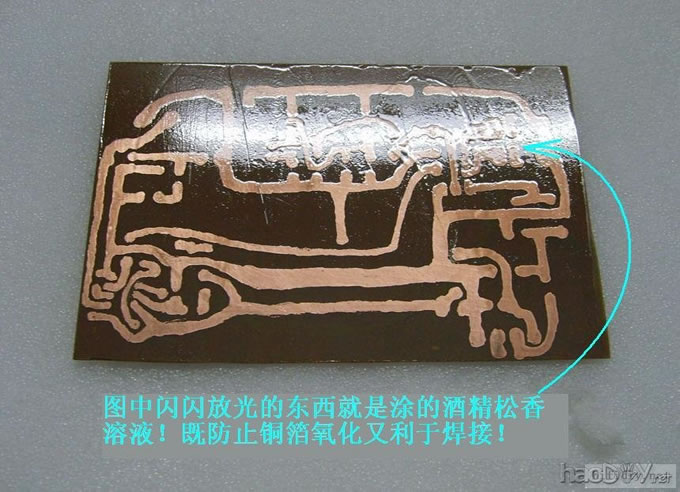

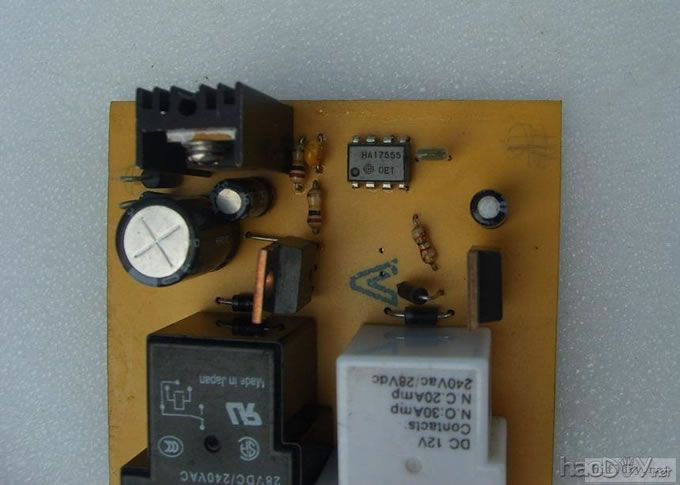

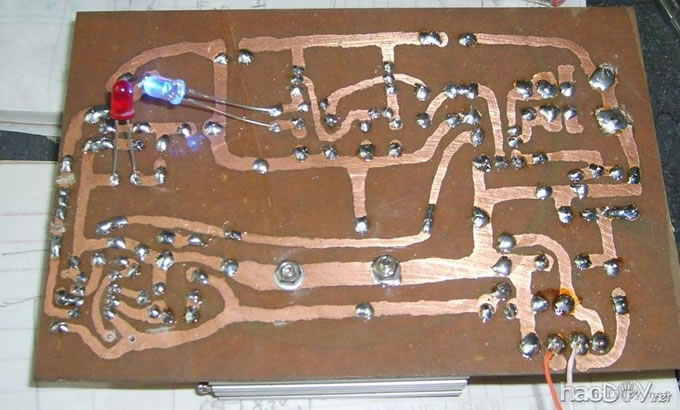

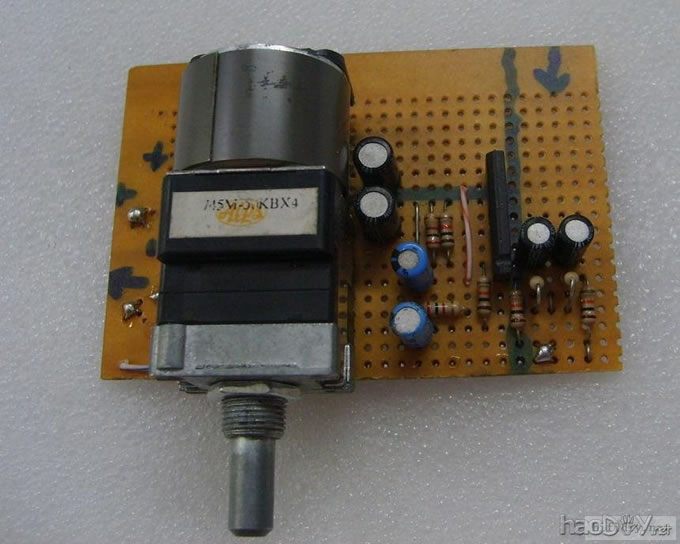

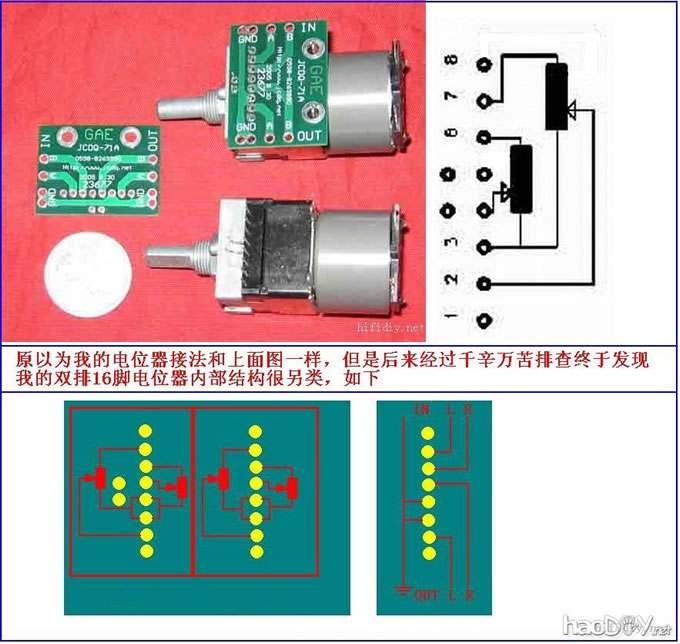

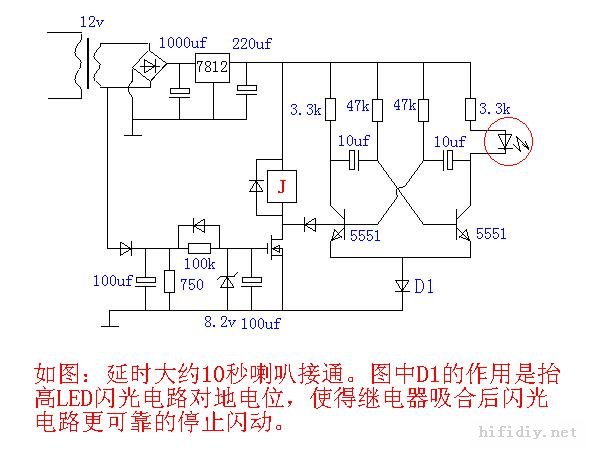

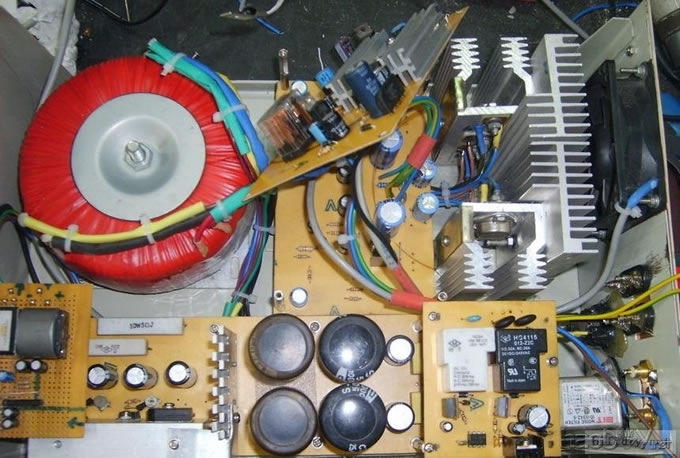

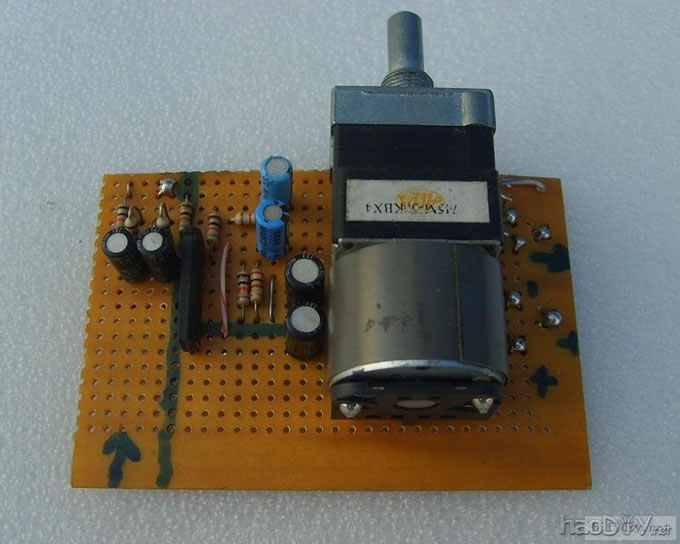

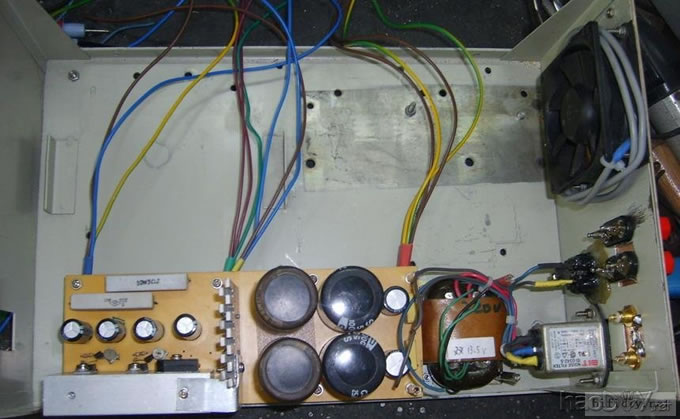

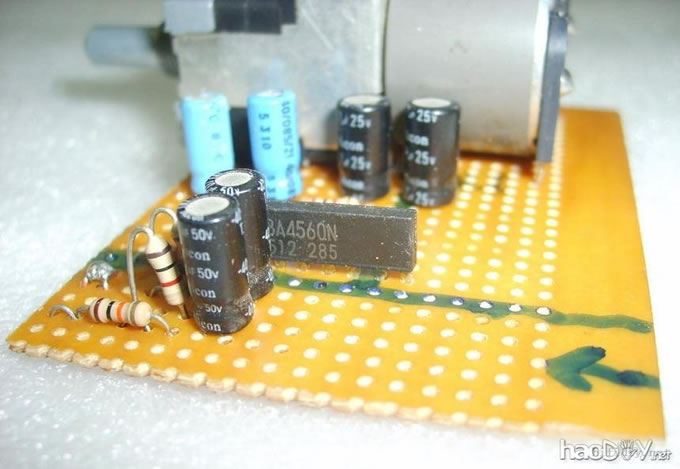

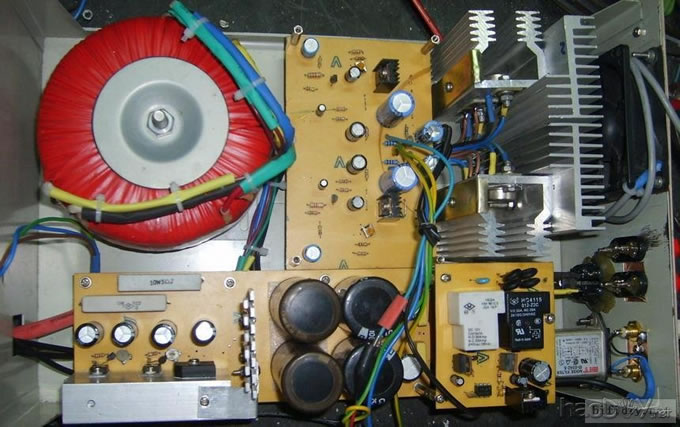

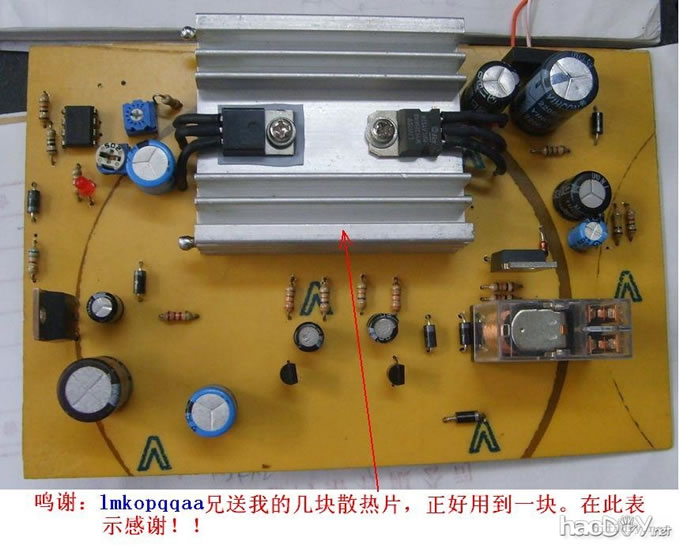

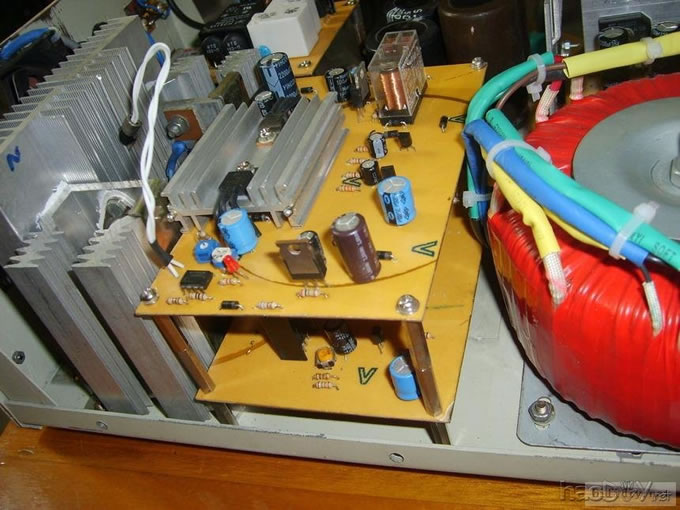

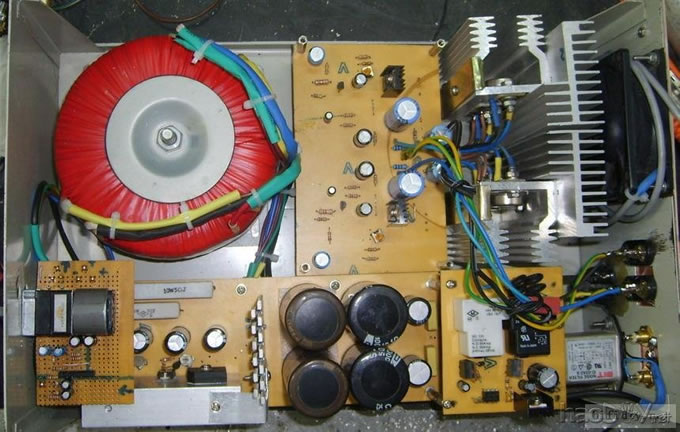

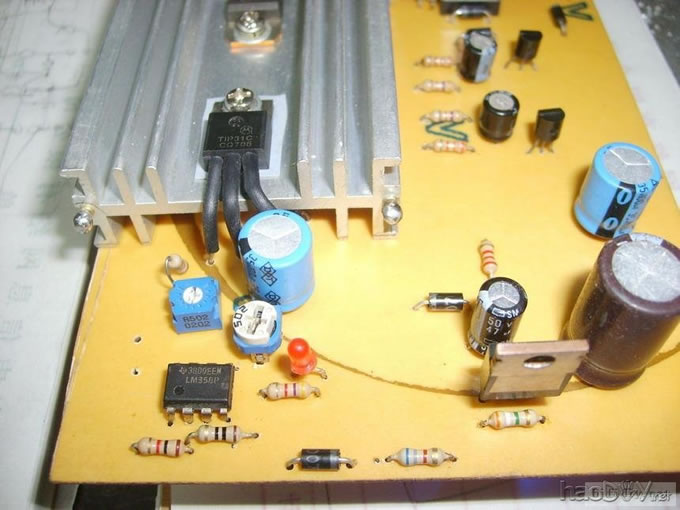

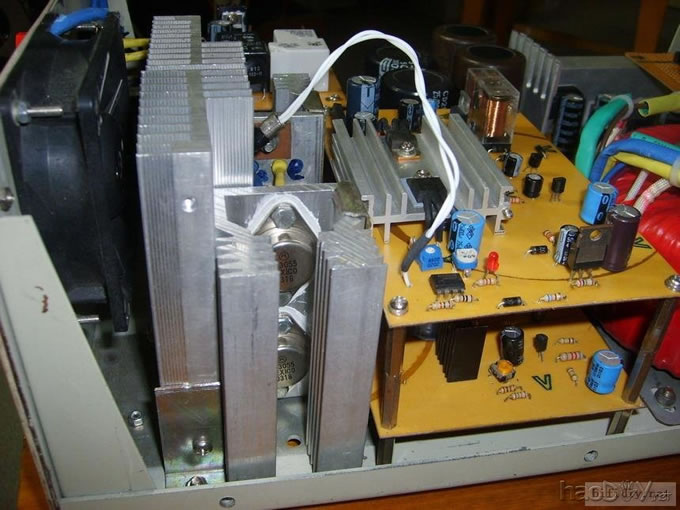

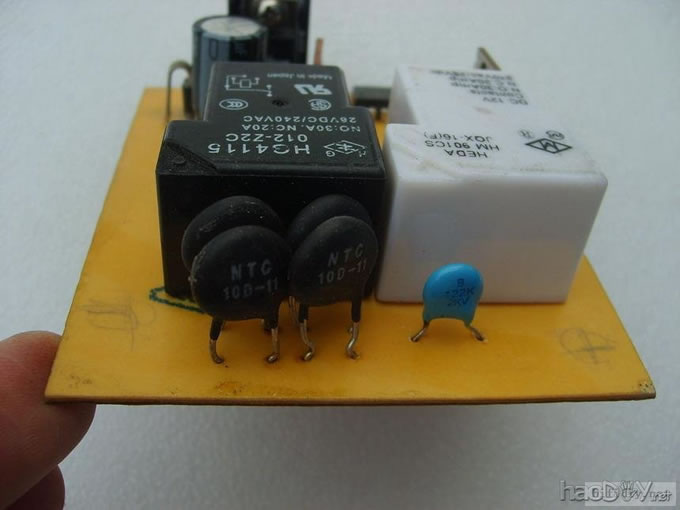

 再看看伟大的集成电路555   多谢楼上老兄顶贴，等了一个中午终于到第4页了 继续上图。。。 重要部分基本做好，开始接线调试+试听 个人习惯：能焊接的绝不用接线端子 我不信接线端子会比焊接的可靠又好声！哪怕是镀金的。。当然用接线端子拆装还是比较方便的 先从电源部分入手   可该轮到前级了电路图就不上了，5倍放大。 电路比较简单，不腐蚀了！洞洞板一个  运放用的是BA4560， 8脚单排封装（土语叫法，专业叫法我不知道 ） 电位器电机  此处不得不插一杠，这个电动电位器是双排16脚的，按习惯应该和单排8脚的排列一样。。。。一切焊好之后傻眼了，不出声！差点把运放给拆了，最后排除运放故障。那就是电位器了，拆下来一量晕了！引脚排列不一样，再次提醒各位如果碰到类似情况要注意了  装机后试听一下，效果还是比较满意的。本来还担心前级离变压器那么近会不会有干扰声，事实证明这点担心是多余的   非常实用的辅助电路：无信号关机等等接着做的是集3个功能于一身的板子。。很实用的哟  先上电路图： 喇叭延时电路（具有状态LED显示：开机时闪动，继电器吸合后常亮）  接着做的是集3个功能于一身的板子。。很实用的哟 先上电路图： 喇叭延时电路（具有状态LED显示：开机时闪动，继电器吸合后常亮） 板子已经腐蚀好了，涂上酒精松香溶液。好处大大地  装好元件的样子。特别感谢lmkopqqaa兄，多谢你送的散热片  IC用的是所谓的**运放358  通电调试一下，看看效果  安装过程中  完成！给个局部特写  突然发现后级3055的散热片固定偏了
