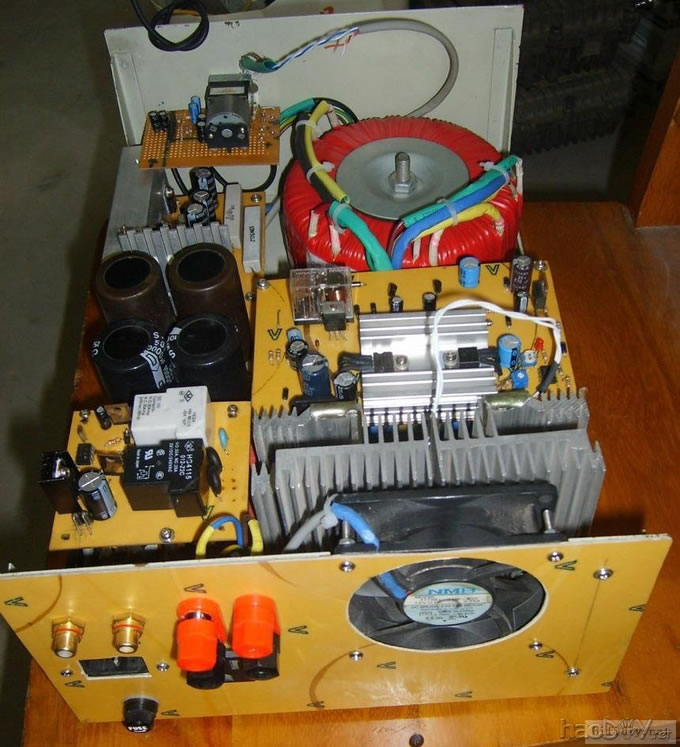

大部分工作已经完成，上电煲几天再说！
手工制作甲类小土炮功放能不？能！（参赛）

最后一帖

实在对不住大家了

这么简单的问题让我啰里啰唆了好几天，让你们见笑了手工制作甲类小土炮功放能不？能！（参赛）

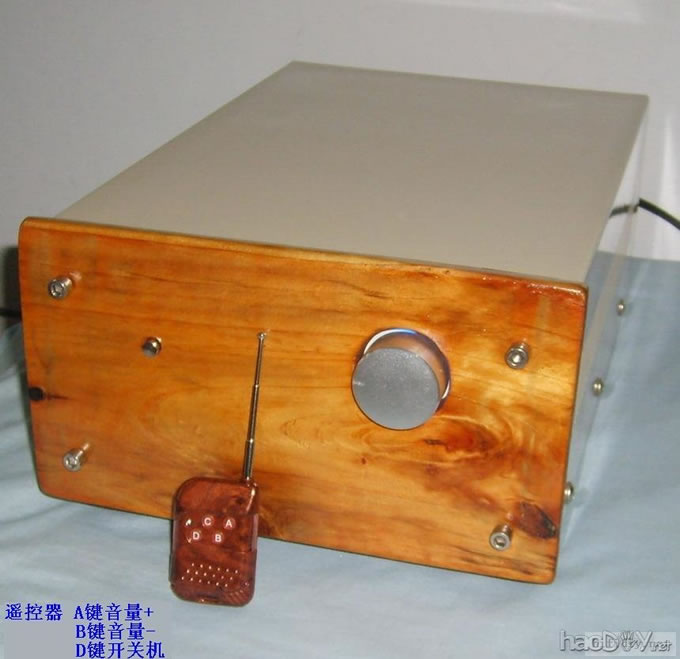

大结局的效果

现在唯一的感觉：发帖承受的压力比我焊机还累，明天好好睡一天调整调整。手工制作甲类小土炮功放能不？能！（参赛）

末了感慨一下（个人观点）

1.原来不用音调也能出来我喜欢的呻吟。。。

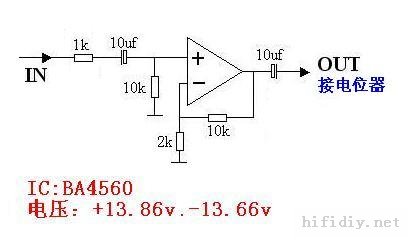

2.原来前级用并联稳压电源真的很营养。。。

3.原来10w的功率在30平米的环境已经很震撼了。。。

4.原来遥控功能真的很有用，当然自动关机功能也不错。

5.原来做这个东西真的很费时费力。。。

。。。。。。

遥控板是在本地的电子商场买的

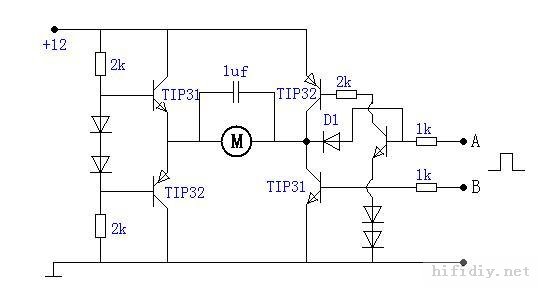

上图中的那个NPN型三极管可以用9013、5551等等代替，我没标出来就是说明这个器件没有特别要求，随便找个就能用手工制作甲类小土炮功放能不？能！（参赛）

你是不是看不懂基极的线为何画得穿透了三极管？？我这样是为了看上去简洁一点，如果D1右端接在三极管基极上按正常画图就需要从发射级或者集电极线条上绕一下，我这样省事了手工制作甲类小土炮功放能不？能！（参赛）

改成下面的图就好看懂了



简单吧
