前段时间到烧友家帮他搞台1969,他说听人声很满意就动态少了.就有感而发KSA系不就动态大吗.搞台试试! 先做电源,一路搞一路等元件.
听说这个版只要电源好就很容易出好声,不比场管版那么难调试! 虽然说散热是套件.打孔安装金封管也不是一件容易事..要使管跟散热不会接触到.又是热塑管又黄蜡管一并用下.
比较一下安装位置,已经排得密密密麻麻.定好位置还要将机箱底板开孔.为散热固定风扇. 还有软启动.喇叭保护..等等...工夫真多!累呀.......
 两手在发软..还是把他掉一旁..等恢复了再搞 谢谢各位支持，还有版主加分。 应各位所说，给牛包一下。
#p#分页标题#e#
不要看是小这堆薄膜，可是花了几天时间。 买的是1米宽5米长的，在放在玻璃上用装修刀尺子，一条一条的切。一只牛大约用10米长度， 选5米是为了包砸时方便。
然后设计安装垫，刚好一张光盘大就用光盘定位。要是没这类泡沫塑料，可以用汽车轮胎做。 我指的是货车轮胎的内胎！或用旧的鼠标垫。

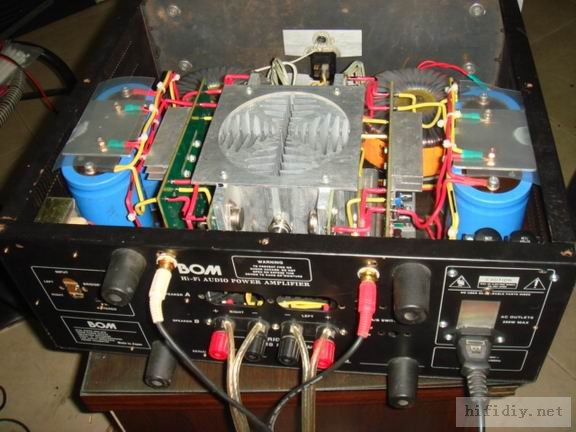

 KSA继续~ 开始拆改~先搞电源输入.

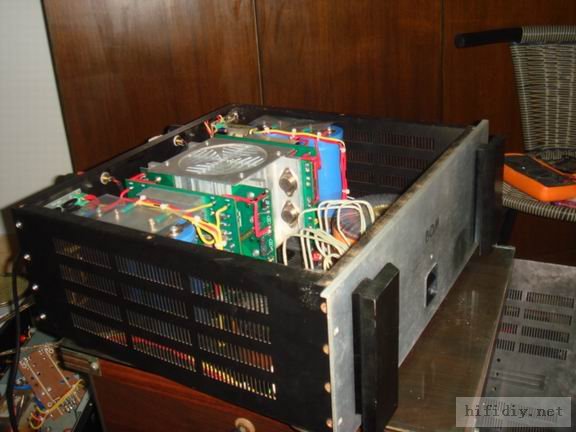

再搞机箱散热通风孔.就得一把手枪钻..无奈工具有限就随便打几个孔.先打小的定下位置. 可惜还是不整齐.....

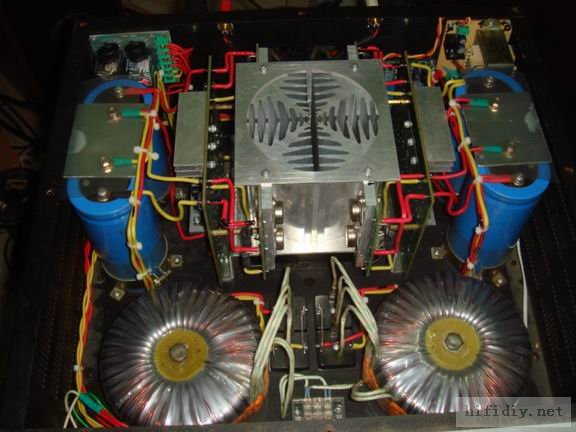

重新再安排下位置..空间还可以..还欠风扇电源与喇叭保护电源

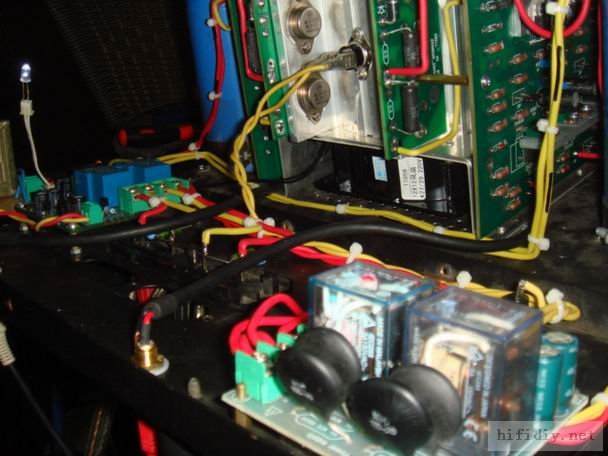

打算用这个小变压器单12V的.用在风扇上应该可以..再加个搭棚12V喇叭保护应该还可以吧!哈哈. ..不知道各位高手有什么好建议. 主要是风扇电源...想用个石英灯的220转12下去..不知道行不行!  进度缓慢~~今天就搞了这些~~~~ 喇叭保护
刀刻风扇电源跟保护电源..
哭死~~~一只变压器脚断了..只好上街再买一个.上电测试..检查发热跟功率~~~~
还好~~开了一会没怎么发热.估计安全.晚上的接线....
 开声了~~~~~小声试机~~~~~ 串60W灯泡~~~一声道调试。电压+-30V电流50MV。
OK~中点1MV。拆灯炮~~~~~ 上回+-45V电流80多MV~~~~~~~~~~没烟花，安全。
 。。垃圾风扇。。。静深如海。风量连打火机也吹不灭~~~~~NND~靠近喇叭5CM能听到丝丝风扇传动电流声。
不用软启真不行~15A保险丝开关几次就烧。~~串灯泡又不能用它这是个小麻烦！ 我个人就这坏习惯~~把机全搞好拉好线再调试~~~~~  先偷偷听听~~~~明日再对比大电流 ..汗~~~~上500MA了...快热的受不了.有根本放不下摸大管.就连大管旁也不行!不知道其他人怎么上800MA.
左右电压有偏差~~  不知道关不关联整流的事!不会是两只牛绕组偏差这半伏吧! 空载交流34V~电压下降也不算太差!比估计的还好.有小小微温.基本感觉不到. 还有个闻到焦味的地方~~~

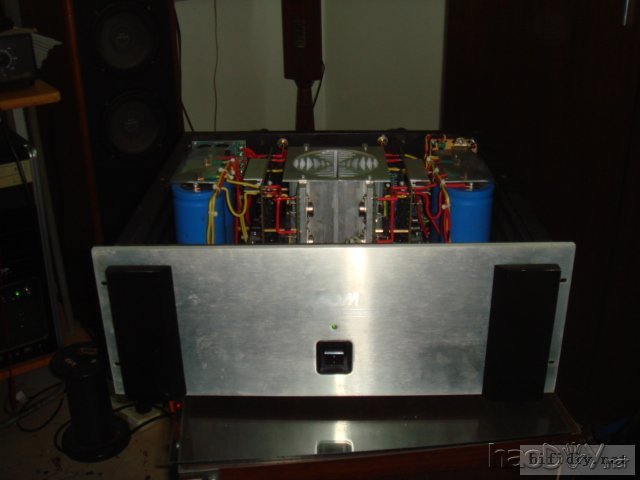

那四个热敏电阻..呵呵! 听了接近5小时~~65度的开关还没起作用~不知道会不会坏了!汗呀~~~~~~~~ 完成的图
