 经过一番废寝忘食的努力，原打算10天后才能完成的mini DOZ只用了两天时间便宣告诞生了。先上几张JJ的“工作”照
下午到晚上，一口气听了5张唱片：1.小娟的《红布绿花朵》2.降央卓玛的《金色的辉煌》3.玛丽.黑的《无边界》4.斯塔克的《巴赫无伴奏大提琴组曲》5.鲁宾斯坦的《肖邦.夜曲》。 初步的听感是静噪高、声场宽、音色暖，高频细而不刺、低频深而不混。当然，这些都是相对1969而言的，尤其值得一提的是低频要比1969好得多。个人觉得DOZ绝对值得喜欢 1969的兄弟们一试 对信号输入端口的设置我曾考虑再三，综合信号传输的路程等因素，最终还是设在了面板。好在我的机箱是就布裁衣的非标结构，个人看着还算顺眼。 低频的变化是最容易感受到的。目前手头的“料”只够做MINI版的，下次有机会一定要搞次大的。
上两张半裸的PP。由于机箱有高度没深度，故采用了H型结构，即用一块铝板横着连接左、右散热片，并把整个机箱分成了上、下两个空间。 楼上让给了“妞妞”
放大板只好委屈住一楼了
可能是PP拍的不清楚的缘故，旋钮是日本原装全金属的，30年如一日光亮如新,原以为自制的机箱会配不上它呢  ；表头是从老的松下专业录像机上拆的利用品，也是30多岁的老古董了，估计市面上不大会有售。电源管是MOTO的达林顿管MJ3001，放大部分的用管分别是NEC的金封A603、日立的塑封D669和NEC的金封D287B。 今天有空对JJ的工作状态做了一次复查，JJ静态时的各项参数记录如下: 工作电压：在DC19.9～20.0V之间来回变化，与装机时的测量值并无二致。
中点电位：在DC10.45～10.50V之间来回变化，正好是工作电压的一半。
输出端直流电压死死地定在零位。  #p#分页标题#e#

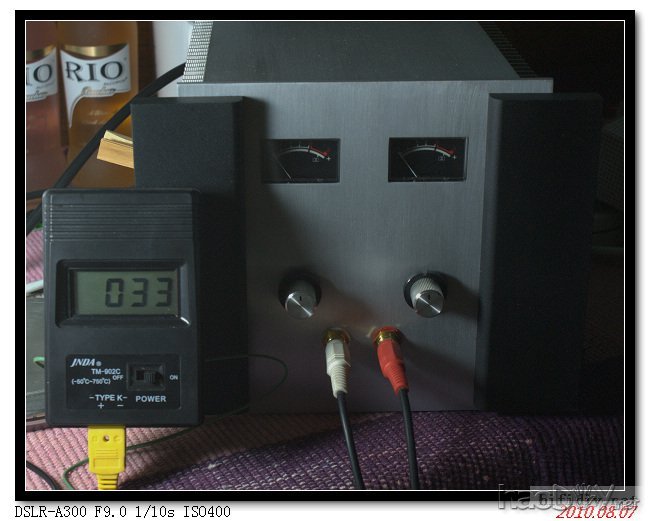

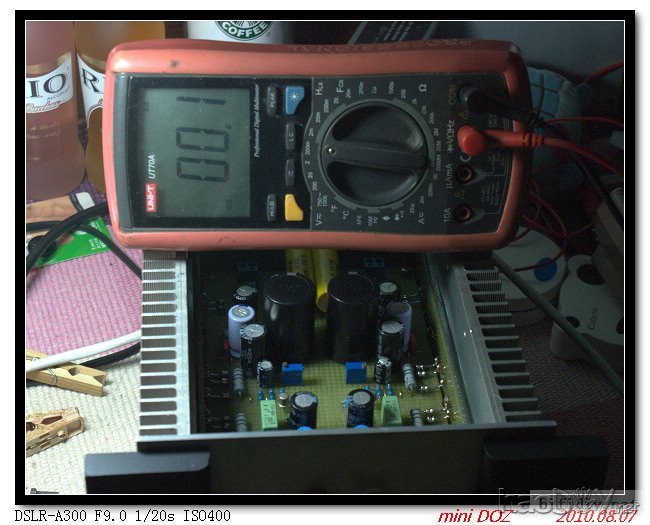

输出端的交流电压仅仅为0.1MV，故而JJ的底噪极低，耳朵紧贴喇叭也未感觉到丝毫的噪声。  对于甲类放大器，温度的控制是最令人关注的。所幸，本机在此方面的表现没有令我失望。 这是冷机时的散热器表面温度，温感探头是紧贴着大管安装架与散热器的结合部的。

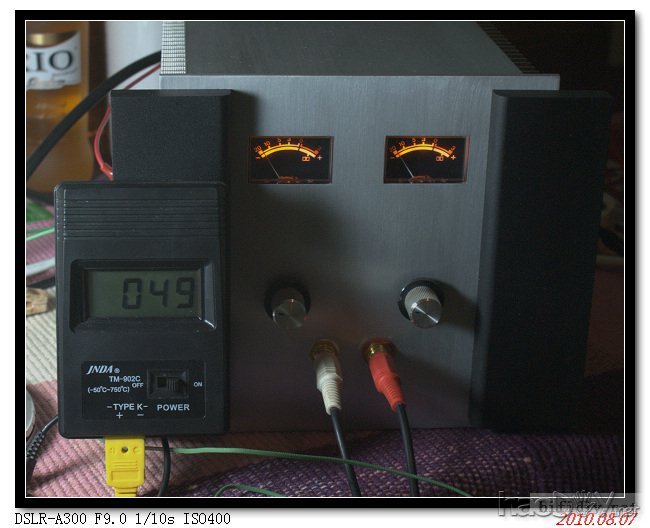

打开JJ，去帮LP下了四百来兆的连续剧，回来后温度明显升高了。

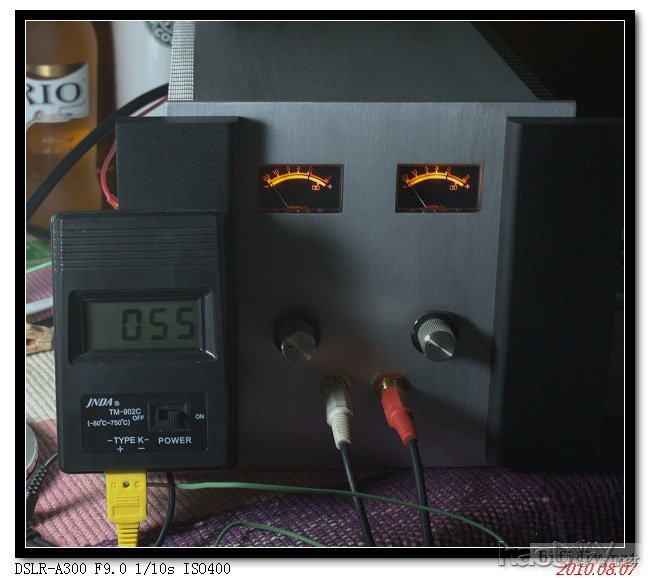

又听了大半张琴姐的《机遇》，温度慢慢升到了55度，并在相当长的一段时间里在54～55度之间来回变化，
至此，认为JJ的热平衡业已达成，测温结束。在整个测温过程中，即没用风扇更没用空调来辅助降温，完全是处于一种自然的状态 变压器功率200W，两个18V绕组，因此每声道用了独立的整流、滤波，并且冒着恶声的危险采用了电子滤波。 理论上有近7W的额定功率，实际上会再小一些。 总的来说，这次MINI DOZ的DIY尚算成功，无论是声音表现还是外观视觉，基本上达到了预期。但遗憾还是有的，由于能力和手段的局限，对完成后的JJ未能给出客观指标的测试数据；而帖子发出来后，大部分坛友的回复只是局限于对JJ外观的评价，至于DOZ本身的电路特点、优劣却谈之甚少，这不能不说是最大的遗憾！不知是前辈DX们对此电路不熟呢还是不屑？ (责任编辑：admin) |
