末级无反馈新甲类功放机终于完工了

时间:2012-09-28 10:12来源:hifidiy.net论坛 作者:ca191s 点击:
备料是个漫长而充满磨难的过程,经历过两个快件在快到我所在城市的时候途中车辆烧毁,我的元件就这样眼睁睁的消失了 定做的变压器也是即将到达的时候确莫名其妙被退回 买齐全部元器件不少于10次购物 还好,历经千辛万苦,今天终于有了回报。 最终做出来的机
备料是个漫长而充满磨难的过程,经历过两个快件在快到我所在城市的时候途中车辆烧毁,我的元件就这样眼睁睁的消失了

定做的变压器也是即将到达的时候确莫名其妙被退回

买齐全部元器件不少于10次购物

还好,历经千辛万苦,今天终于有了回报。

最终做出来的机器比我预想的要好,这个电路是第三次制作了也是最满意的一次

前两次用场管,这次用三肯C3264/A1295,低频的弹跳感和力度是场管比不了的

主滤波电容采用飞利浦BC 22000/40V的8只,放大电路中其余电解也全部是飞利浦BC,1/4W电阻全部采用国产718

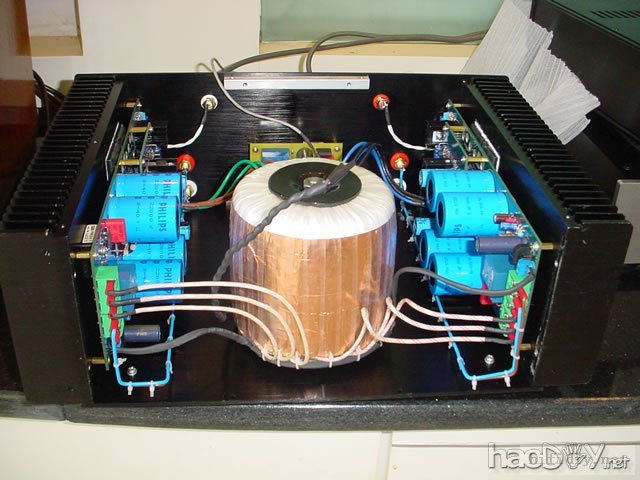

电压放大级采用洼田稳压,由一个80W左右的小变压器提供两声道不同的绕组,功率级则由一个650W的变压器为两声道单独供电

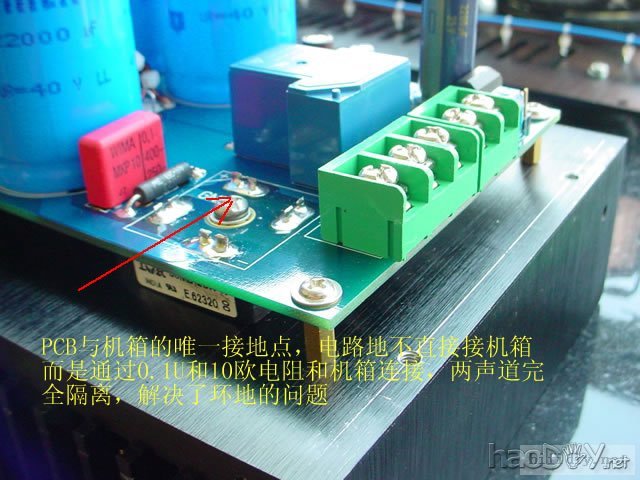

两声道的地分别通过0.1U和10欧电阻和机箱连接,为双单声道结构,解决了环地的问题

交流声和热噪声都非常的小,耳朵贴紧喇叭才可以感觉到一点点,不仔细听都听不到,这一点是相当的满意

中点电压在开机的时候左声道1.6MV左右,右声道3.4MV左右,1小时后左声道-5.4MV左右,右声道0.4MV左右,这在末级无反馈的机器中已是非常不错了,并且是在完全没有可调电阻的情况下达到的

最后每管静态电流调整为500MA

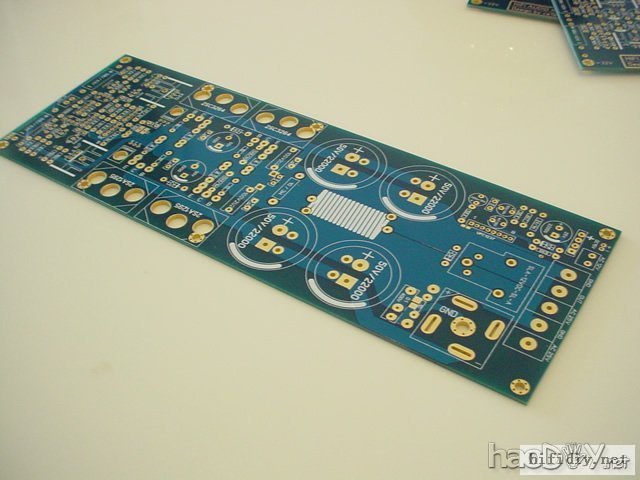

好了废话不说了,先上图,也让买了我PCB的烧友了解一个大致的制作过程

末级无反馈新甲类功放机终于完工了

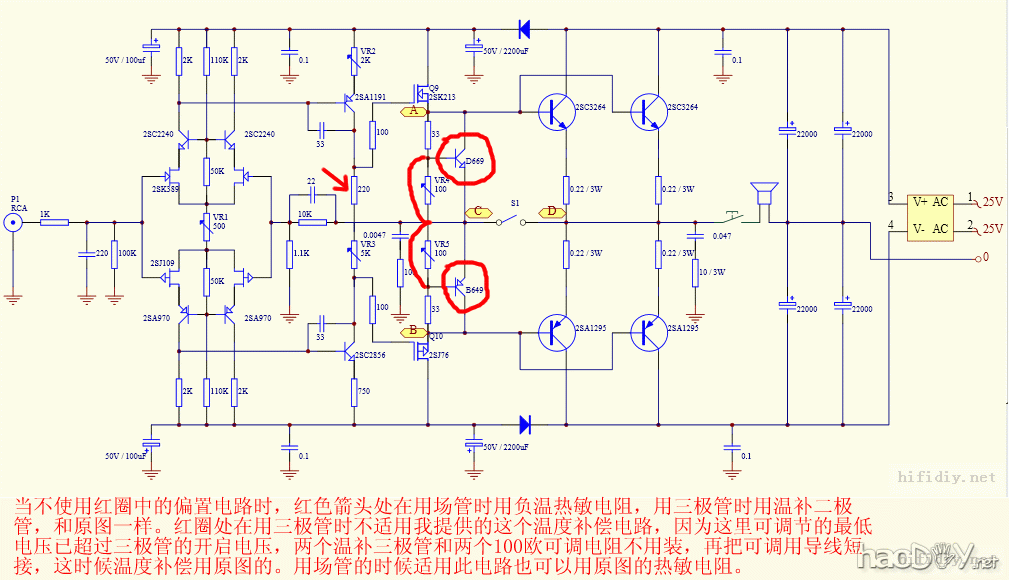

电路图,注意看上面的说明,很重要


末级无反馈新甲类功放机终于完工了

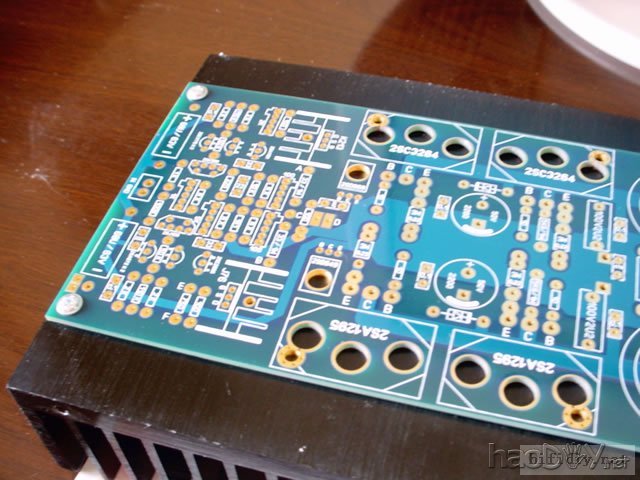

先把固定PCB的4个孔打好,接着把PCB用螺丝固定好,用记号笔把需要钻孔的位置打上点以便用定位冲冲孔

办法是笨了点,不过这样打的孔比较精确

末级无反馈新甲类功放机终于完工了

末级无反馈新甲类功放机终于完工了

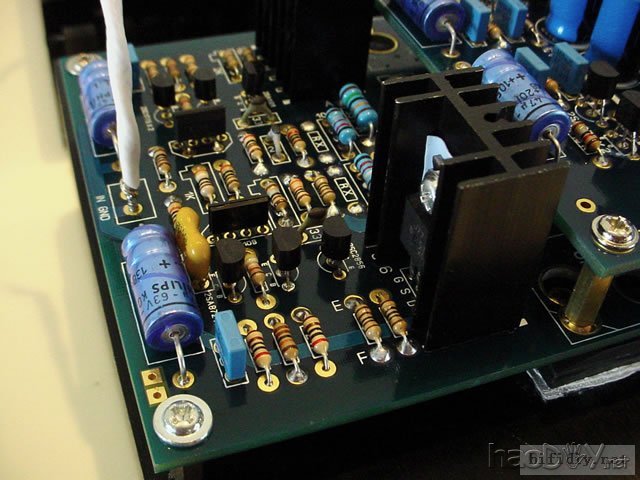

调整完毕的PCB,所有可调电阻在调整完毕后全部换成相同阻值的电阻,比如最后的静态电流调整电位器是278.8欧就用一个330欧和1.8K并联就搞定了(并联电阻计算器下载 末级无反馈新甲类功放机终于完工了 电阻并联计算器.rar (16.27 KB) ),注意不是一次性全部换完而是一只一只的换,换好一只看看符合要求后再换其他的,固定电阻肯定要比可调的强,对稳定性和音质是有好处的
末级无反馈新甲类功放机终于完工了

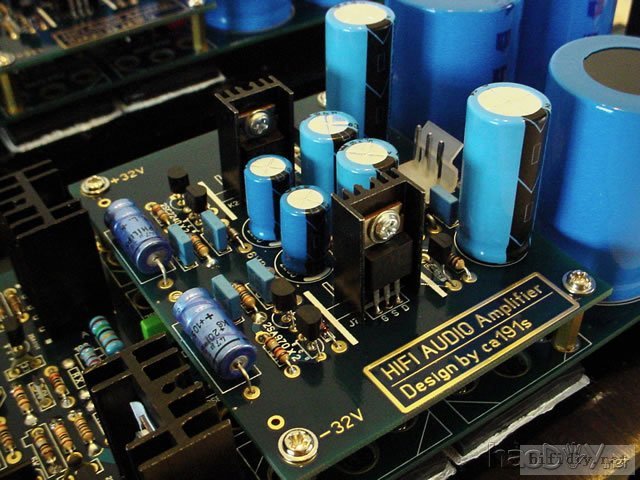

建议先把洼田稳压板焊好,检查电压正常后把前级焊好并且先调整前级,调整前级的时候特别要注意的是偏置电压的检查,必须能在0.5V以下-几V之间正常变化,把偏置电压调整到最小后方可继续安装大管的动作。

检查后级整流滤波电压是否正常,注意放完电后才可以上大管,大管我是先弯好角然后把它固定在散热器上,再用PCB去套管脚,下次拆的时候连大管一起拆下来。
末级无反馈新甲类功放机终于完工了

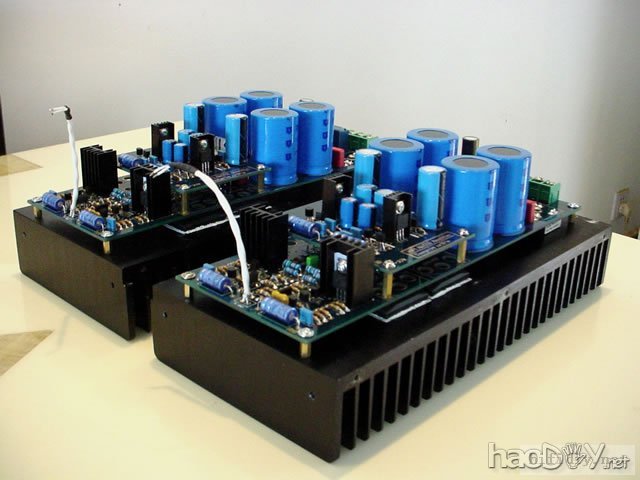

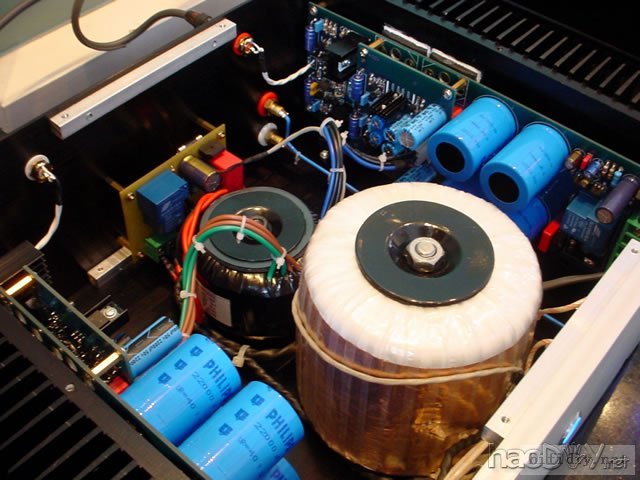

全部调整好后的组件
末级无反馈新甲类功放机终于完工了



末级无反馈新甲类功放机终于完工了

末级无反馈新甲类功放机终于完工了



末级无反馈新甲类功放机终于完工了
