最近整理抽屉，翻出一片TDA1521,一下子回想起十几年前初烧的时候玩的傻瓜175、STK、还有就是TDA1521、TDA2030、LM1875这些老片子，当时物流和信息都没现在这么发达，买点原件比登天还难啊。还有那时的PCB基本都是刀刻的，真的很佩服自己那时候的耐心和毅力。这么一片小小的IC，也让我回想起自己做PCB从刀刻-热转印-感光板-目前的PCB雕刻机，时代进步了，计算机辅助设计可以让我们DIY的作品有了相当的精度和可观赏性。 以前做的几台1521功放都让当年寝室的死党给瓜分了，十几年后，我决定操起工具，重新再做一台1521小功放以忆当年，哈哈。 TDA1521是Philips公司1994年推出的一款双声道2*12W的hifi功放IC，内部集成了过热保护及防冲击电路，电路相当简单，很适合初烧哥练手。 上个SCH先
自从迷上了电子DIY，也练就了一身钳工技能，哈哈，我想在座的各位看客也有同感吧。考虑到1521发热量不算大，就找了块PIII的散热器，所以先把固定孔给搞定。先上台钻打两个2.5mm的孔，然后用大钻头稍微扩一下孔，这样比较美观
然后用3mm的丝攻慢慢攻丝，铝比较软，所以攻丝的时候需要进3退3，以免因没有及时的排屑而造成攻丝失败
攻丝成功，装上散热器，还不错
接下来要上电路了，protel制图，copperCAM做刀路，直接上雕刻机雕刻，半个小时就能搞定一块板子

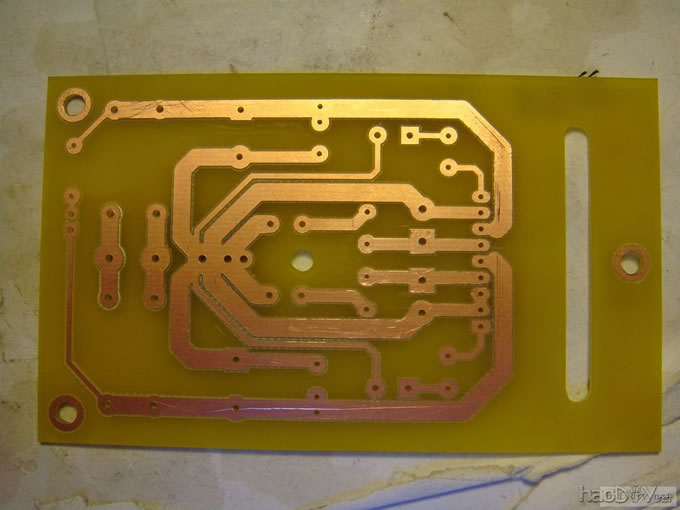

刻完了，花10分钟SP，哈哈，我最喜欢干的事，很过瘾
#p#分页标题#e#

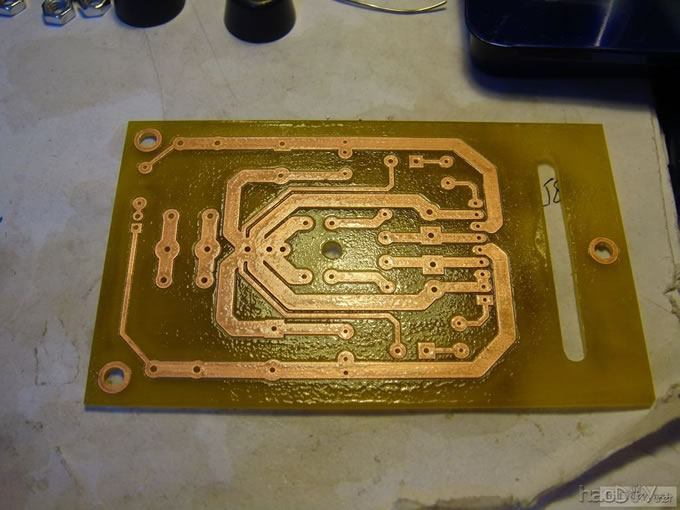

撕完了是不是很爽啊

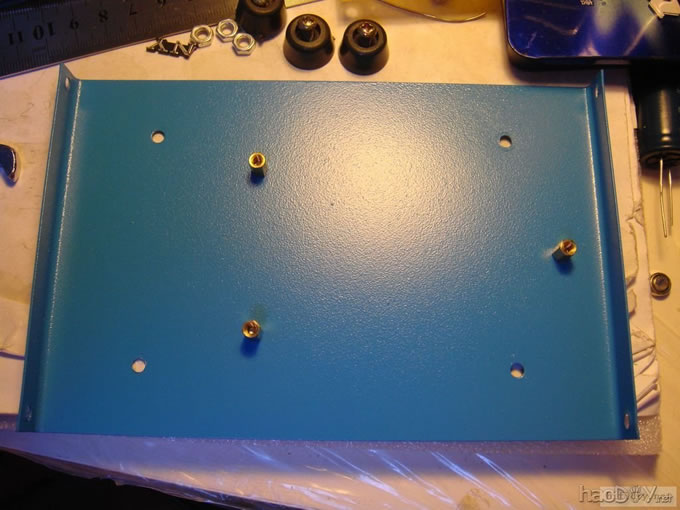

先别急着焊原件，还有好多事要做呢。 把PCB放在机箱底部，先把机箱上固定孔位置画好，开孔，装铜脚
把板子放在里面比划一下，还真像那么回事

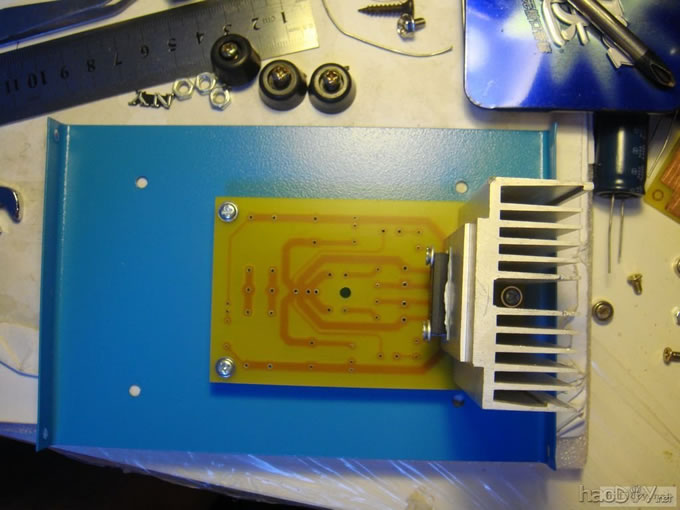

这条槽是我特别设计的，是为了方便固定散热器，在后面可以看到散热器的固定方式

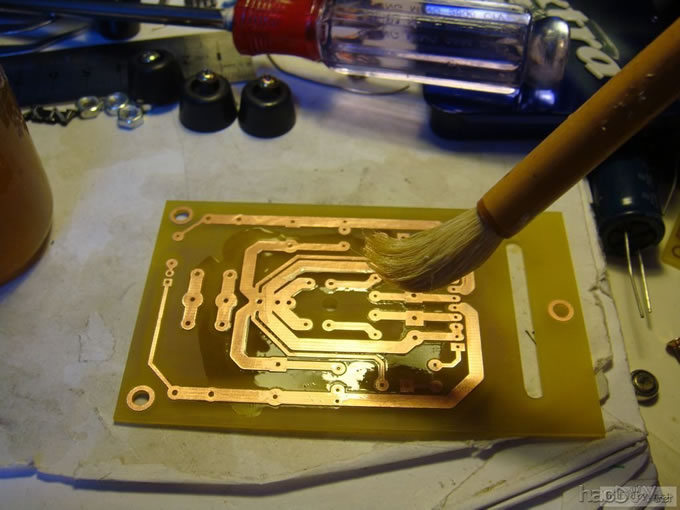

好了，现在才是真正的电路DIY了，用细砂纸把PCB表面打磨一遍，主要是磨掉氧化层，然后在铜箔面涂一层薄薄的酒精松香，起到助焊和防线路氧化的作用
等干了以后就可以动手焊接原件了，20分钟搞定

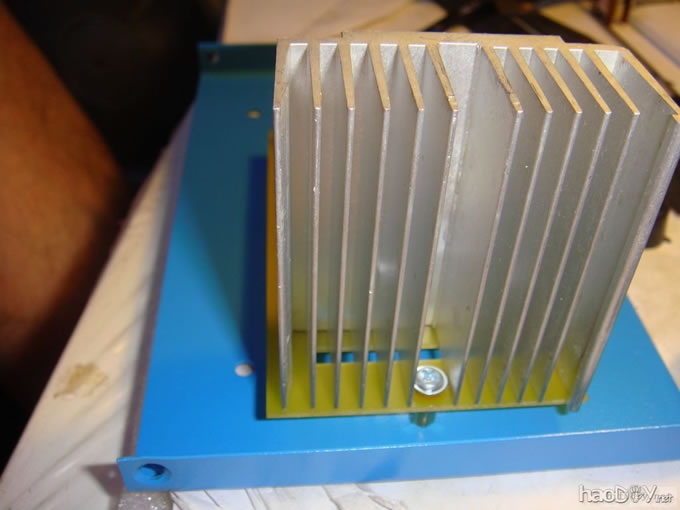

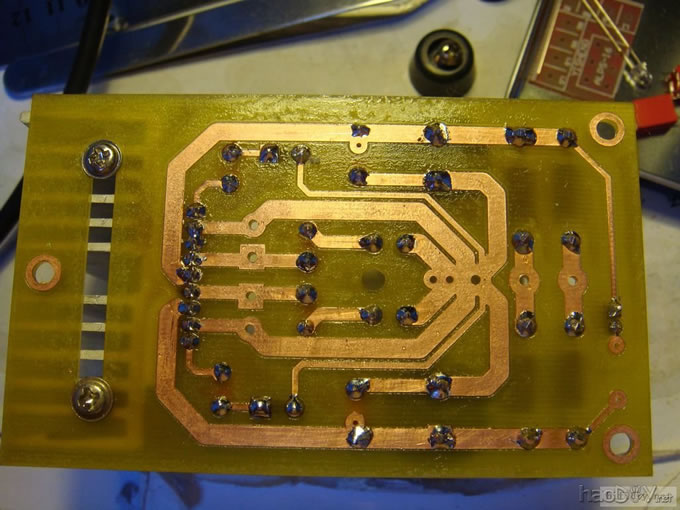

反面能看到如何固定散热器，开一整条槽 一是为了安装螺丝的方便，二呢有利于梳妆散热器的空气流通。
#p#分页标题#e#

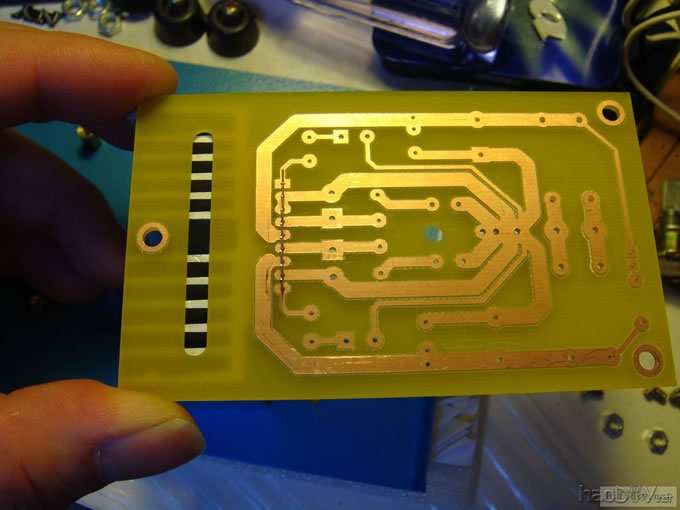

未完，精彩待续 6月20日更新 今天又做了两块小板子，先卖个关子，大家猜猜看有什么用途

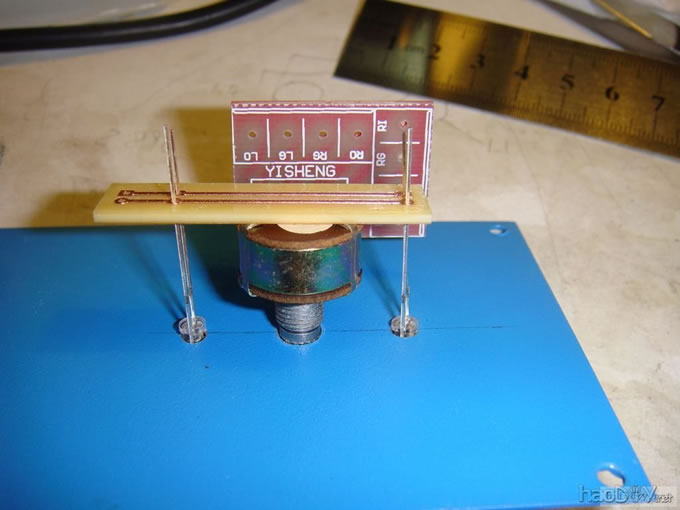

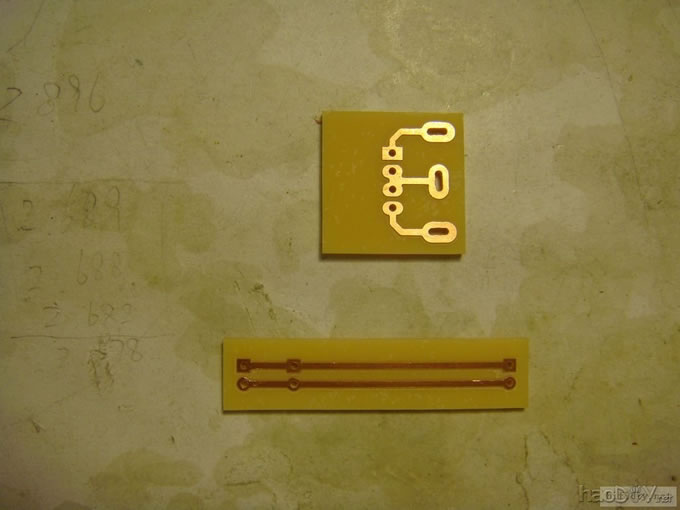

还是我来解答把，上面一块是安装莲花座子用的，下面这块是安装LED的，不过这个LED安装的比较特别，是骑在电位器上，给旋钮以背光的，这也是我第一次用这种设计，不知道最终效果如何，因为旋钮还没有去买，所以我自己都很期待安装好的效果，哈哈。先上个示意图吧，大家也帮我提提意见。明天都是钳工的活了，面板打孔……头又大起来了

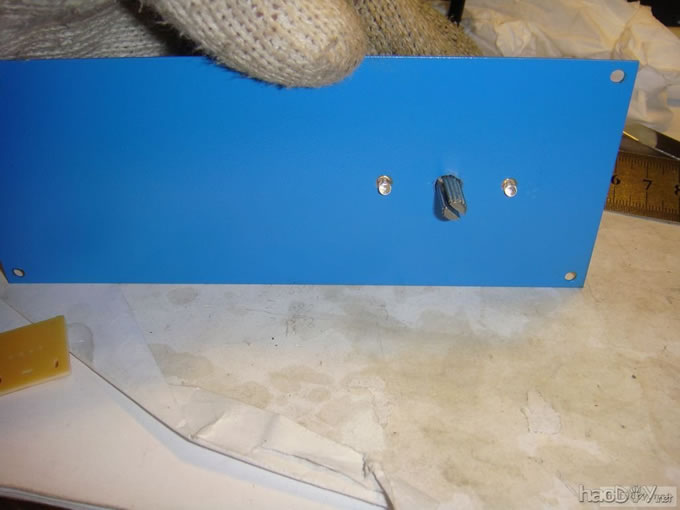

灯光是蓝色的，把旋钮装好，LED正好背旋钮盖住，这样可以在旋钮底部形成一个光圈（我自己想象中）
6月22日更新 今天没有买到合适的旋钮，回家只能把电脑上的惠威S3W的旋钮先拆下来试试。  下载 (85.4 KB) 2010-6-22 21:18 下载 (82.6 KB) 2010-6-22 21:18 下载 (83.34 KB) 2010-6-22 21:18 经过这次灯板的安装总结了两个个经验： 1、面板不能用蓝色的，因为LED是蓝色的，再用上蓝面板，灯光不是很明显； 2、旋钮底部要放一张白色反光垫，可以按照旋钮大小用圆纸片自己来剪制。
|
