更新，前级搞好了。

前级图

前级原理图：

其它一些说明：
1..因为前级有输出电容，故后级输入电容我取消了。
2.全机用肖特基整流，搭配无极电容藕合，声音有些空，改成有极的电解，声音厚实多了。

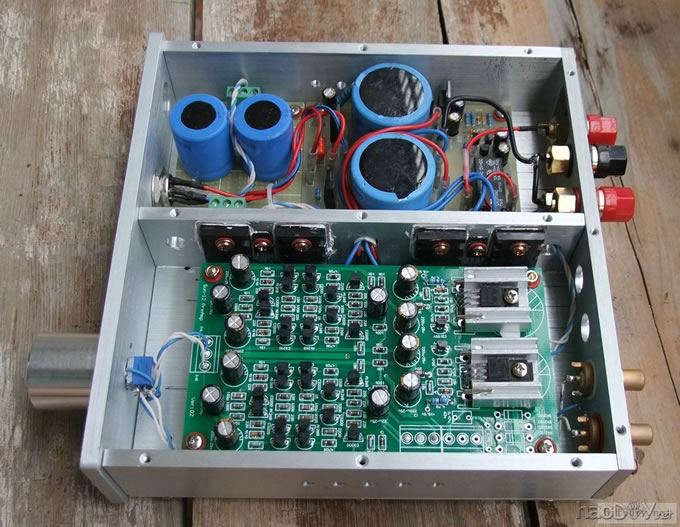

3.受限于机箱的尺寸　，电容想用其它好一点的，装不下了，调音有些麻烦。
4.散热也受限于机箱尺寸，静态电流调到50ＭＡ，如果不合上盖，动态时还能抗得住，但是如果合上盖子，就不行了；即使调静态调　到30ＭＡ，动态时也是很热的。所有机箱还是要大一些才好。
5.前后级加起来放大倍数约200倍，大了些，有必要把前级的放大倍数减小一点。虽放大倍数很大，但噪音还是可以接受，音量全开，无信号输入的，用克莱音箱　，贴近音箱才可以听到“咝咝”声。
