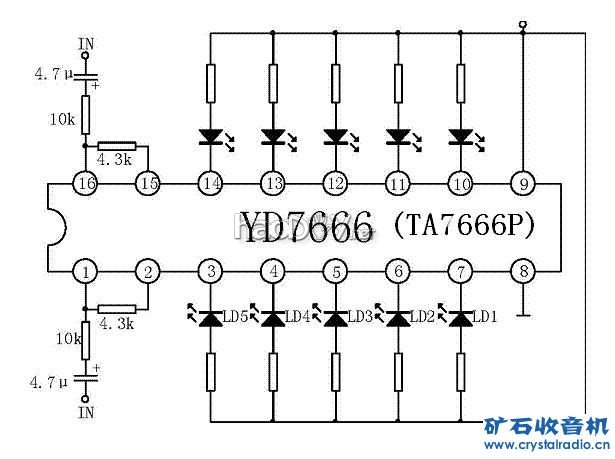

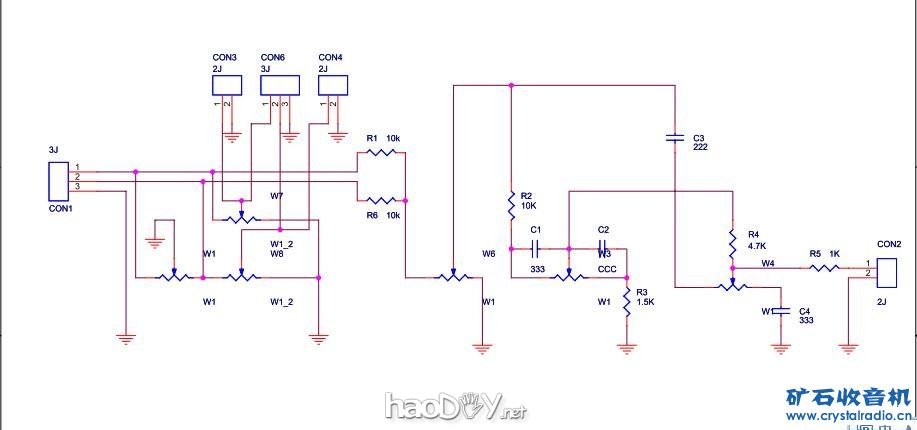

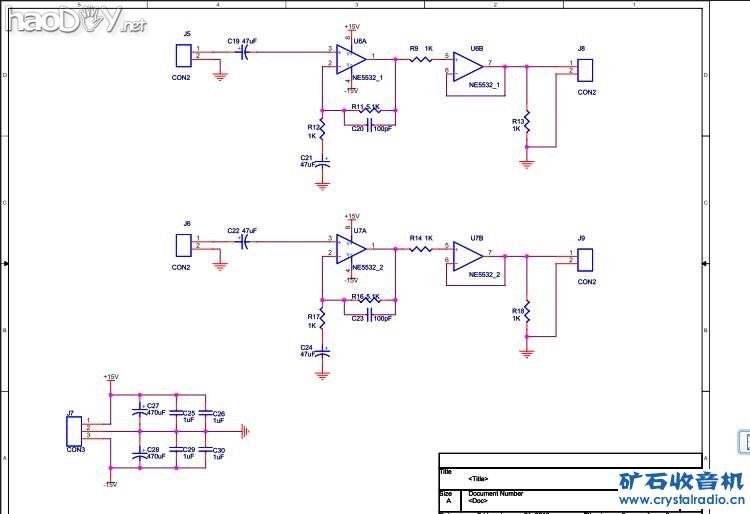

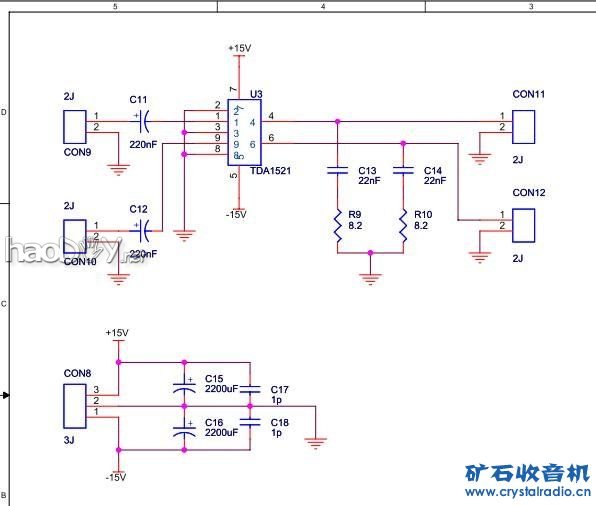

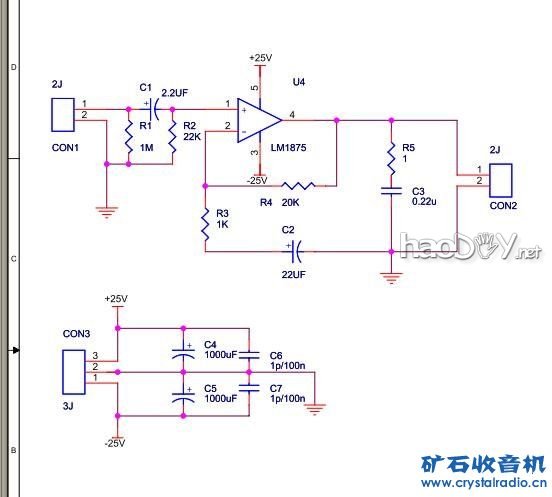

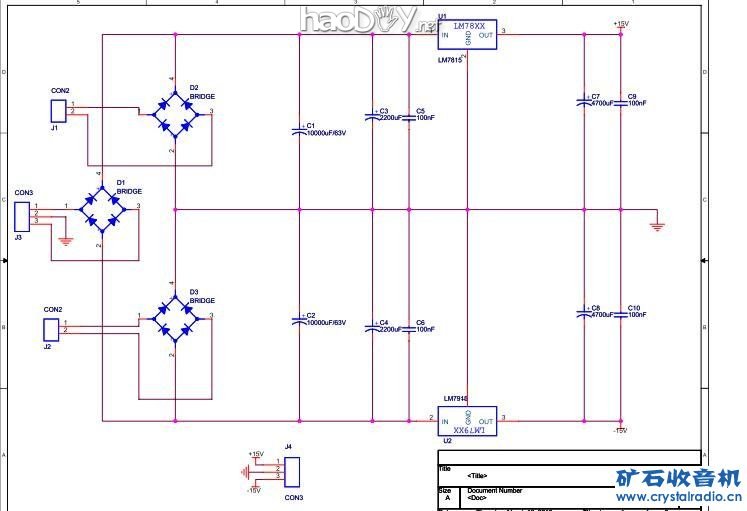

四，PCB板 1.关键板均是用感光板自己做的：电源板，LM1875，5532前级，TDA1521，TDA1521A，音调板 2.卡拉OK板买的是成品板 3.电平显示是洞洞板 五，机箱 采用一旧功放机箱的底板重新拍漆，四周及顶盖采用环氧树脂板，结合处加直角铝合金加强，顶盖通过铜柱固定 下面是电路原理图，请大家多提意见 电源原理图  前级电路原理图  音调控制电路原理图  LM1875后级电路原理图  TDA1521后级电路原理图  电平显示电路原理图（洞洞板焊接）
(责任编辑：admin) |
