我制作的卡拉OK功放系统(3)

时间:2013-02-24 22:51来源:www.crystalradio.cn 作者:爱你久久1984 点击: 次
这里是设计好的PCB电路，请大家拍砖 带私服的电源PCB，给1875和前级供电 普通电源滤波电路，给TDA1521和显示电路，散热风扇，卡拉OK电路供电 电源安装示意PCB，支持单桥和双桥 2011-2-17 23:13:21 上传 下载附件 (2



这里是设计好的PCB电路，请大家拍砖

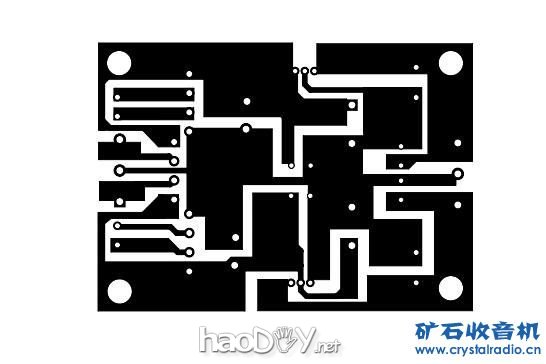

带私服的电源PCB，给1875和前级供电
我制作的卡拉OK功放系统
普通电源滤波电路，给TDA1521和显示电路，散热风扇，卡拉OK电路供电
我制作的卡拉OK功放系统

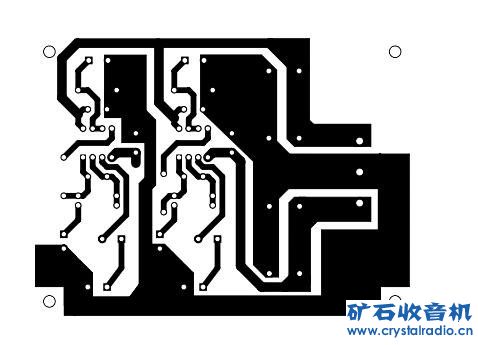

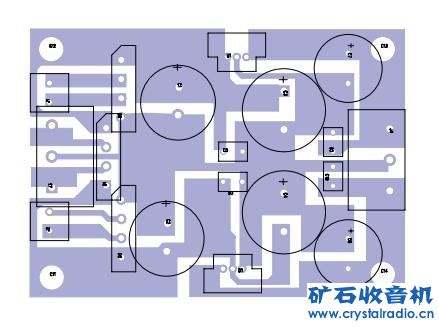

电源安装示意PCB，支持单桥和双桥
我制作的卡拉OK功放系统
2011-2-17 23:13:21 上传
下载附件 (27.07 KB)


5532前级PCB
我制作的卡拉OK功放系统

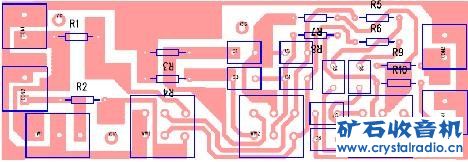

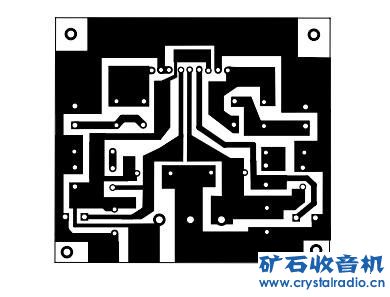

音调电路PCB
我制作的卡拉OK功放系统
音调电路PCB感光打印版
我制作的卡拉OK功放系统

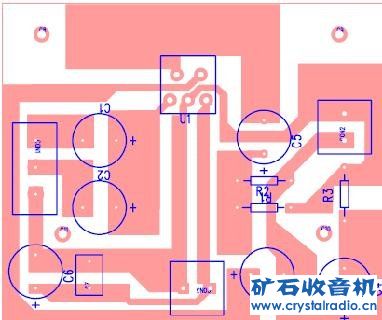

LM1875安装示意图，带原件位置
我制作的卡拉OK功放系统

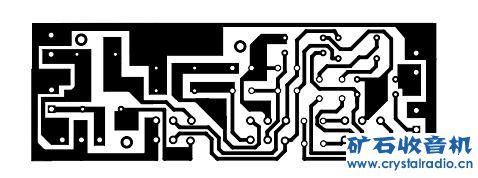

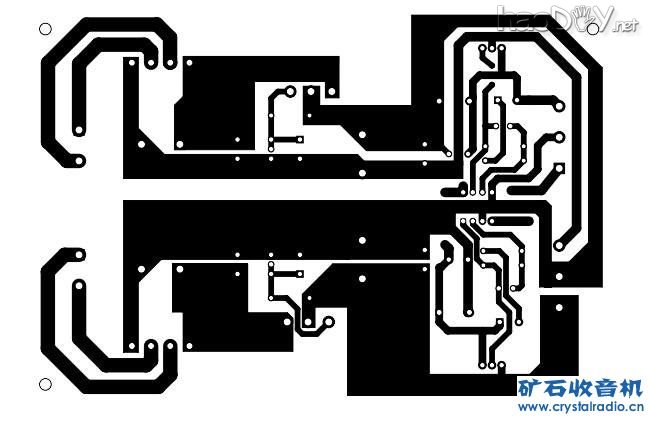

TDA1521后级PCB图
我制作的卡拉OK功放系统


下面是制作过中拍摄的照片
打印出来的PCB图
我制作的卡拉OK功放系统

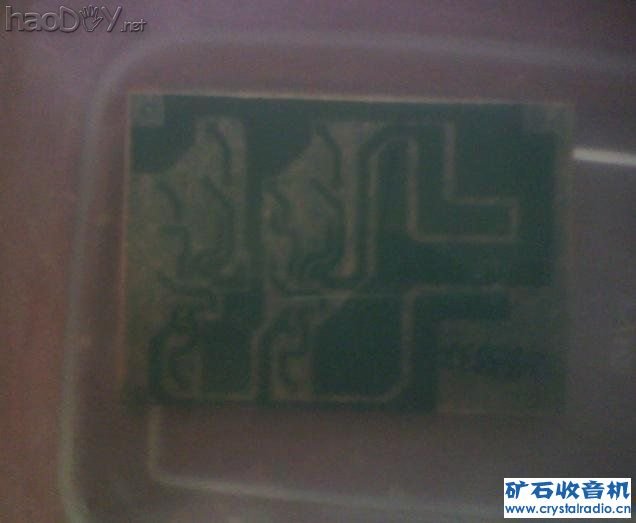

正在显影中的PCB
我制作的卡拉OK功放系统
显影好的PCB
我制作的卡拉OK功放系统

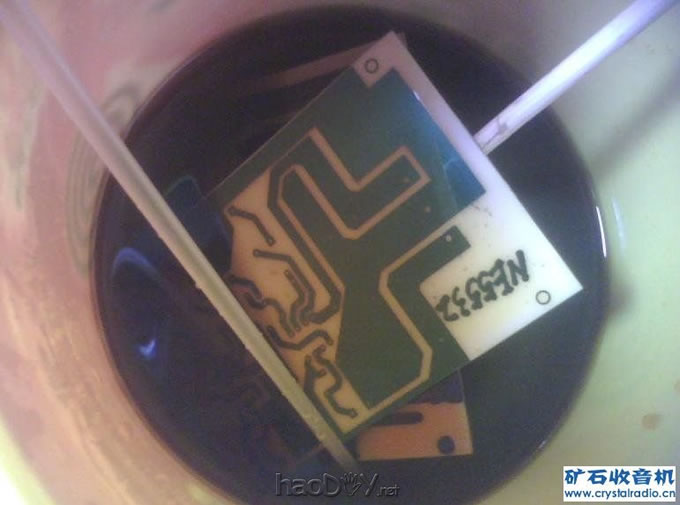

正在腐蚀的PCB
我制作的卡拉OK功放系统

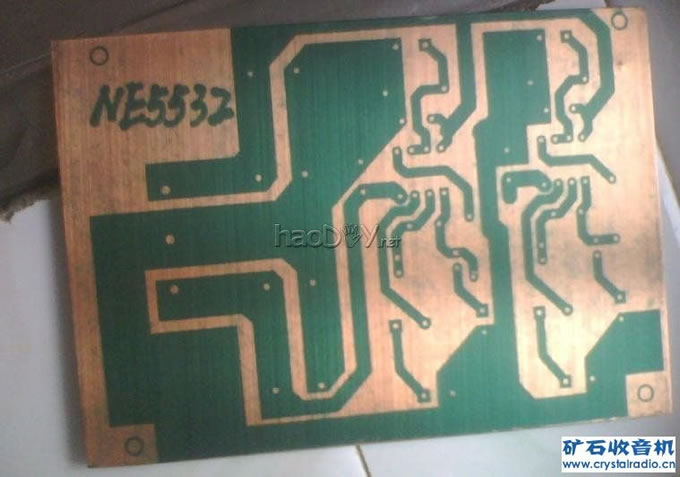

腐蚀好的PCB
我制作的卡拉OK功放系统

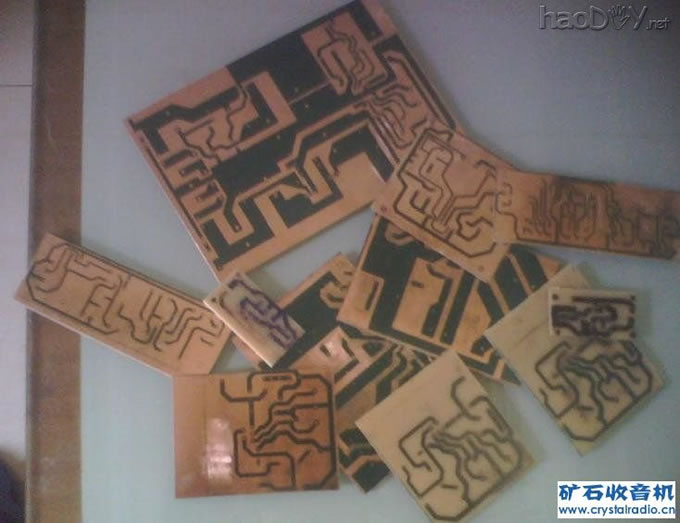

显影好的PCB系列
