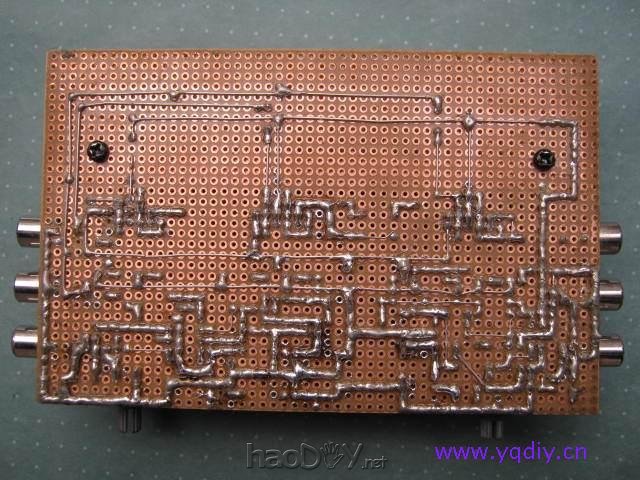

底层走线图，焊得不好，有时间重新Lay一块



大功告成了


电源变压器采用双12V ，先断开所有负载，测C14，C15输出为+16，-16V。C22，C21为+12V，-12V。两组电压输出正常。

接好负载后试机，一声道没有声音。另一声道和低音正常。用干扰法从TDA2030的输入端一路向前测试,测到RP1一只中心脚时没声音了，经确认是PR1一只中心引脚空焊，补焊后正常。试听用以前在电器市场上买的那套有有源音箱的卫星箱和低音炮，效果完全可以和那台100多RMB的有源音箱媲美。

在本图纸中，低音前置放大的供电并没有采作7812/7912三端稳压IC，摩机爱好者可以考虑加入7812/7912来为前置放大提供更稳定的电压。
