纯手工制作运放+晶体管构成的2.0音调可调超实用音频功放_haoDIY

废话少说上图：

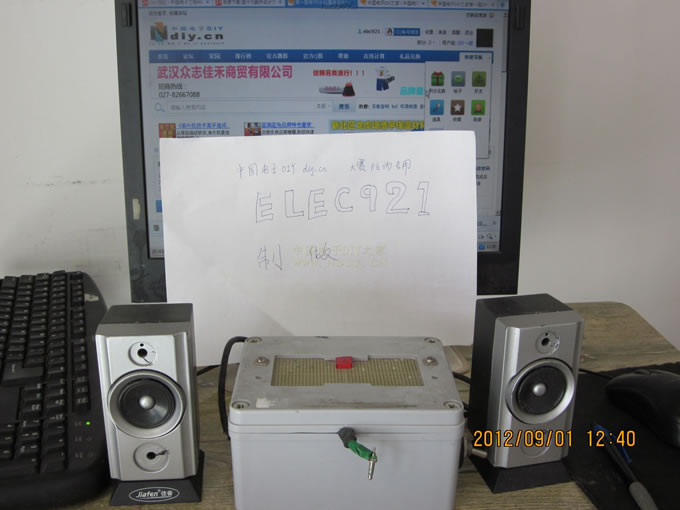

1、先看整机外观
纯手工制作运放+晶体管构成的2.0音调可调超实用音频功放

中间是功放，两边是喇叭。

2、外观细节

纯手工制作运放+晶体管构成的2.0音调可调超实用音频功放

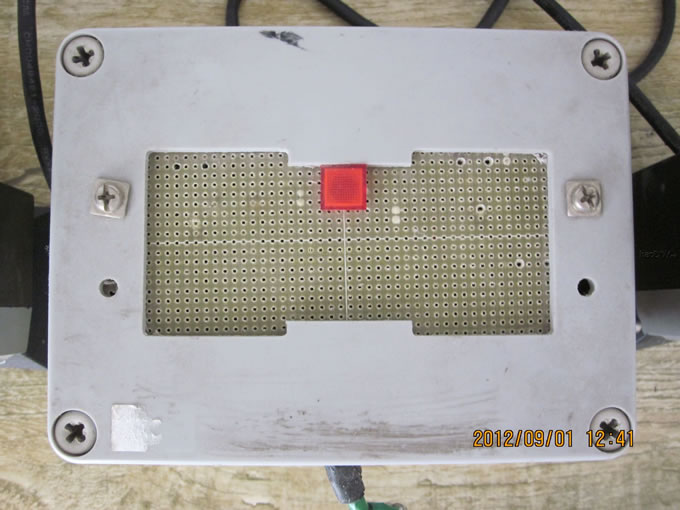

红色为电源指示灯。

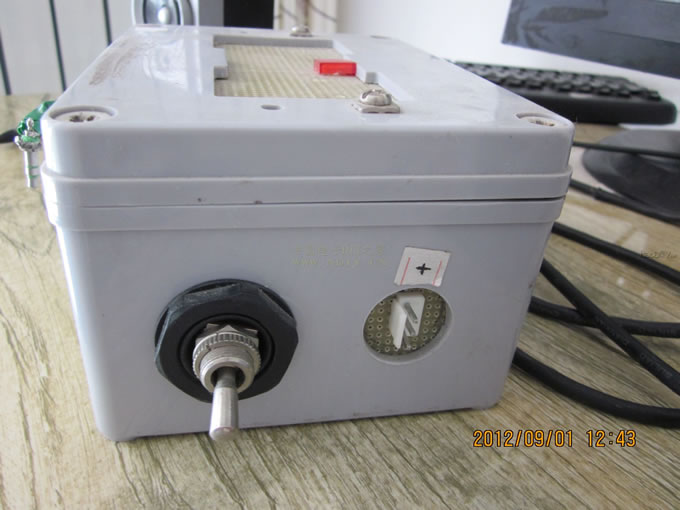

电源输入口和电源开关

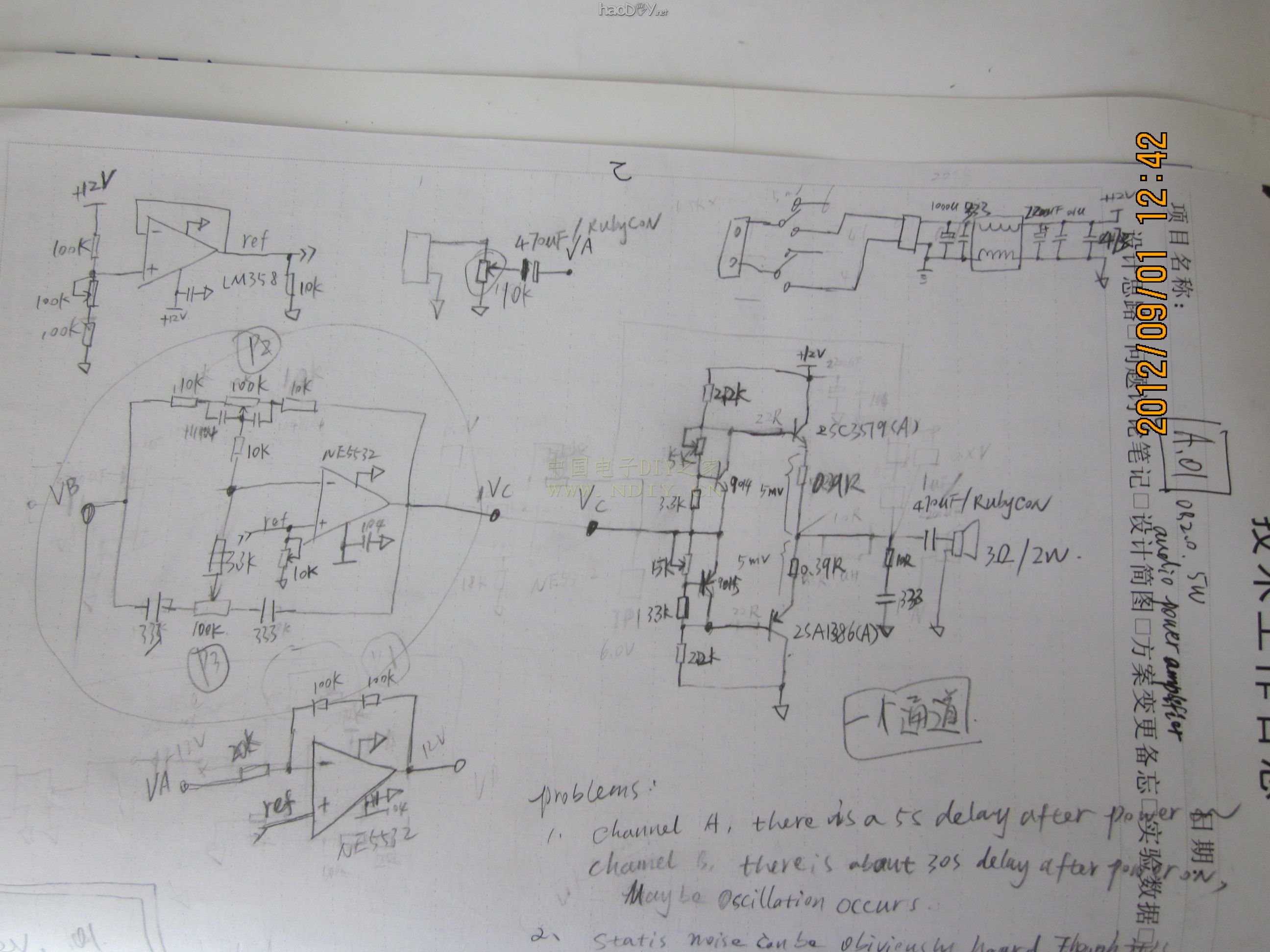

3、原理图
纯手工制作运放+晶体管构成的2.0音调可调超实用音频功放

原理图左右通道相同，电源输入是12V的（笔记本）电源适配器，经过LC滤波后作为整机电源使用。
因是单电源，所以用电阻分压后运放做一个+6V的交流信号的基准，运放是LM358，产生的ref电压为6v。
音频信号进入后通过10K电阻调节合适音量，经过C1隔直后进入NE5532构成的音调调节电路。
输出后进入NE5532构成的反相比例放大电路，进行电压放大。放大倍数是10倍。
NE5532输出首先进入功率推动级，推动级的作用是降低对运放输出电流的需求，推动后级功率管工作，同时消除交越失真。
推动级使用了9014和9015。 (责任编辑：admin)
