使用集成电路TDA7293制作的立体声音频放大器电路具有良好输出功率，每个声道输出达100瓦。，建议使用PCB安装设计。PCB包括电源电路，因此只需要一个变压器供电即可，PCB尺寸紧凑，使用单面PCB板。结构紧凑，质量好，适合各种应用。
　　电路供电部分采用了整流桥，大电解电容。电容可以使用4700μF~12000μF的铝电解电容器。用LED指示电源状态。

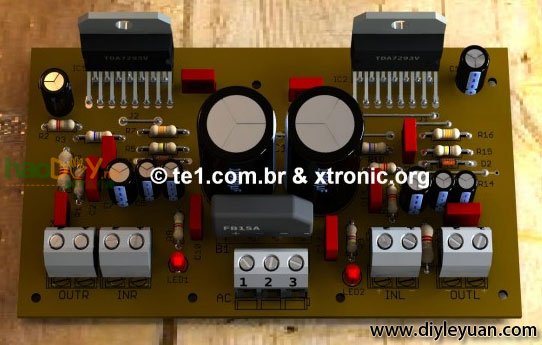

用TDA7293制作的200W立体声音频放大器

　　TDA7293是ST（SGS－THOMSON）公司出品的一款大功率高电压DMOS高保真功放IC，额定输出功率为100W。最大工作电压为120V。
　　单排双列（Multiwatt15）15脚封装。工作电压范围：±12V—±50V；输出电流峰值10A；输出功率：±40V、8Ω时100W；±45V、8Ω时140W；±29V、4Ω时100W；总谐波失真（Po=5W,f=1KHz） 0.005%;转换速率15V/μs(TDA7294为10 V/μs，转换速率越高，音质层次越丰富)；输入阻抗100KΩ；频响20Hz—20Kz;工作在甲乙类状态。
T　　DA7293内部结构分为三级：差分输入级由双极型晶体管组成，推动级和功率输出级采用场效应管，这种结构可以综合双极型晶体管低噪音和功率场效应管在线性、温度系数、音色上的优势。音色优美，兼顾了双极信号处理电路和MOS功率管的优点，具有低失真、低噪音、高耐压以及开关机静音、过热保护、短路保护等优点。
　　TDA7293是15脚封装。TDA7293各脚的作用如下：1脚是待机地；2脚是反相输人端；3脚是正相输人端；4脚是地；5脚是短路电流检测端，通常作为悬空；6脚是自举端；7脚是正电源输入端（信号处理部分）；8脚是负电源输入端（信号处理部分）；9脚是待机端；10脚是静音端；11是缓冲驱动输出端（桥接时使用）；12脚是反馈输人端；13脚是正电源输人端（功率输出级部分）；14脚是功率输出端；15脚是负电源输入端（功率输出级部分）。
　　TDA7293的9脚为静音为控制端，当该脚低于2.5V时，TDA7293执行静音操作，输出端无信号输出；10脚为待机模式控制端，当该脚低于2.4V时，TDA7293工作在待机模式，内部电路停止工作。

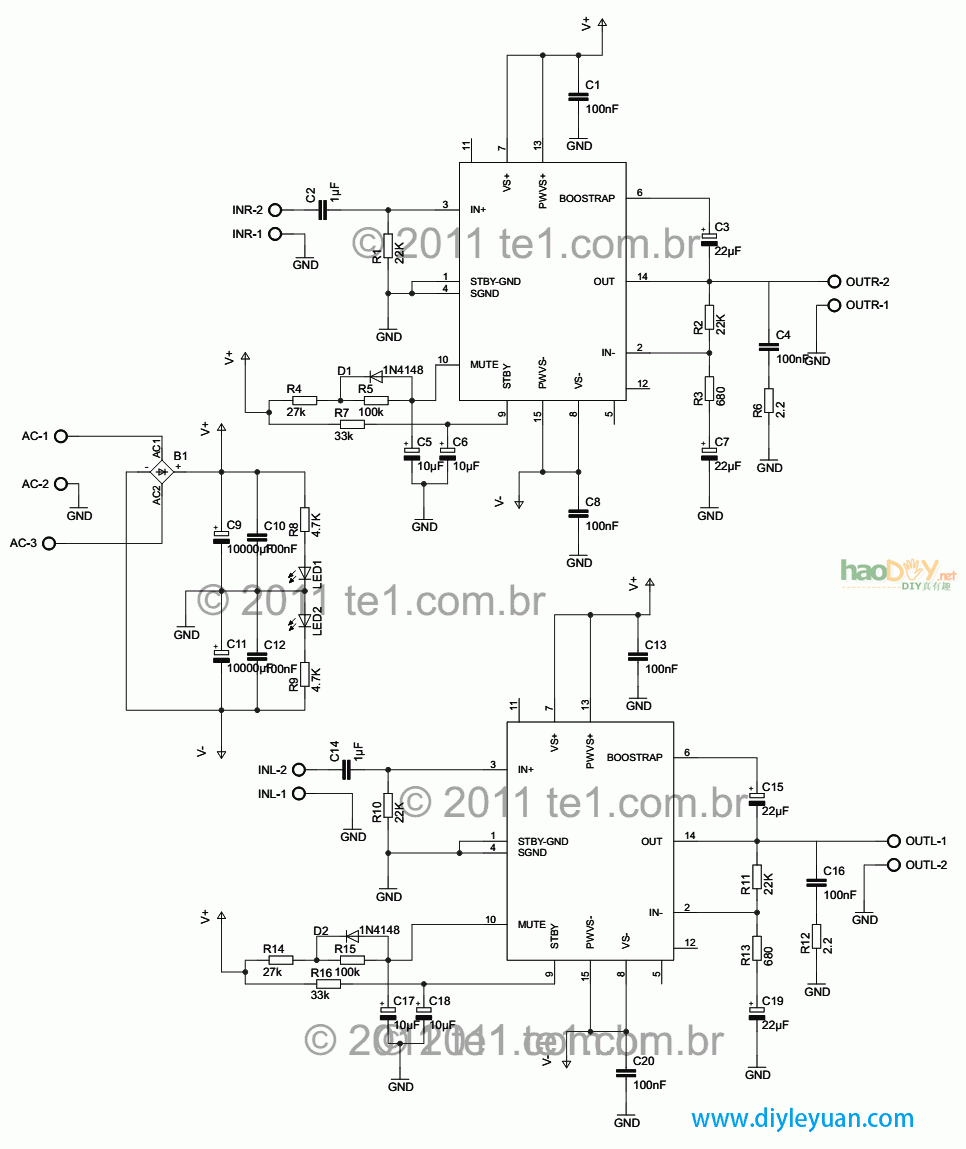

TDA7293功放电路原理图

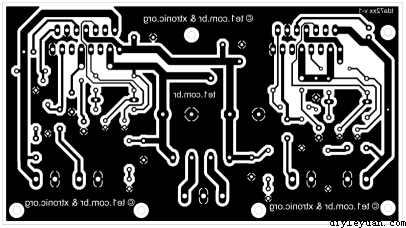

TDA7293功放电路PBC设计图

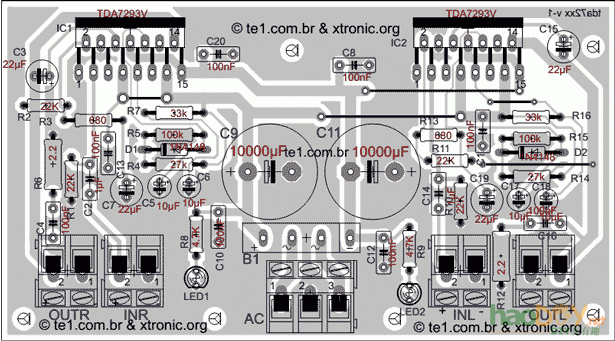

TDA7293功放板元件布局图

音频放大器TDA7293组装的元件。
电阻器的1/4瓦特* 5％
R1，R2，R10，R11： 22K - 红，橙，红，黄金
R3，R13： 680 - 蓝色，灰色，棕色，金
R4，R14 ：27K - 红，紫，橙，金
R5，R15： 100K - 棕色，黑色，黄色，金
R6，R12 *： 2.2 - 1瓦的红，红，金，黄金
R7，R16 ：33K - 橙，橙，橙，金
R8，R9： 4.7K - 黄，紫，红，金
电容器
C1，C4，C8，C10，C12，C13，C16，C20 ：100nF的 - 电容器聚酯
C2，C14 ：1μF - 电容器聚酯
C3，C7，C15，C19 ：22μF/50V - 电解电容
C5，C6，C17，C18 ：10μF/50V - 电解电容
C9 ：10.000μF/50V - 电解电容4.700μF
C11 ：10.000μF/50V - 电解电容4.700μF
半导体
D1，D2 ：1N4148 - 二极管
IC1，IC2：TDA7293 - ST微电子音频放大器集成电路
B1：GBU15G 桥式整流器
LED1，LED2： 红色LED 3MM
连接器说明
AC： 连接到变压器 - 18-0-18 33-0-33
INL： 左声道音频输入
INR： 右声道音频输入
OUTL： 左声道音频输出
OUTR： 右声道音频输出
杂项
电线，印刷电路板，连接器，变压器，散热片等。
