电子管单边带四十米业余频段接收机 附视频

时间:2013-02-28 16:55来源:www.crystalradio.cn 作者:密码 点击:
一,自我觉得机子还算不错,拿来和同好分享一下。
二,原型起源于国外网站,是二十米(专业波段)上边带收发信机。因目前也只是实现了接纳部分,所以名字改成了专业电台接纳机。国外资料上管子型号都用手头现有的管子代用。
三,DIY进程中先按原图做成二十米的上边带,但因为这个波段国际专业电台任务相对较少,后改成是四十米波段下边带。每天都能听到有专业电台在通联。
四,管子选用:高放EF183、中放6F2、本振和拍频6N3、低放6F1、功放6P14共五只电子管 。
       混频和检波用8只1N60.
       选频电感用个别10*10中周改制。高放交连及中放用老电视机上的10*10*20中周改制(因这两个经过电流较大,用0.23的线绕制)。本振线圈起初也改为10*10中周去了磁帽绕成。
五,相干资料和链接http://www.webalice.it/hotwater/RTX5x20.htm#projectconcept


















如有感兴味的冤家仿造,这些电感数据是我个体多次实验的结果,可能做个参考:
T1=T2:10*10中周16/5圈,线径0.1
T3:10*10*20中周16/5圈,线径0.23
T4=T5=T6:10*10磁环,12圈(绕法相反,,接法有别)#p#分页标题#e#
T7:10*10*20中周40/8圈,线径0.23
T8:双孔磁环7/14(中间抽头)
T9:老式晶体管收音机输入变压器(参数不详)
L1,L2暂没用
L3,L4:10*10中周骨架60圈。线径0.1


OK,已经发的就不从新编辑了,补充一些内容。
先发个电路图。
简略说明一下:本机需求外接天线。最好是谐振的全尺寸天线。
从天线感应的高频信号,经T1、T2和配谐电容组成的选频滤波电路,(作用是滤除临频的广播搅扰信号)进入EF183栅级停止高频缩小。缩小的高频信号和1/2的6N3组成的本机振荡器输出信号混频,发生和,差及两个输入频率相反的频率。但本级后端为四只4M晶体组成的切比雪夫带通滤波器,带宽只要2-3KHZ,所以将差频(11.059-7)以外的部分干净的滤除。经过T6阻抗变换输入中放管6F2停止中频缩小 。因在调整进程中发现增益不够,所以AGC部分电路断开没加。进一步缩小的信号与1/2的6N3组成的拍频振荡器发生的信号混合(T8)后经过环形检波器检出音频信号经过6F1和6P14组成的低放单元缩小推进扬声器


踊跃照应轻风板主召唤,继续帖图:

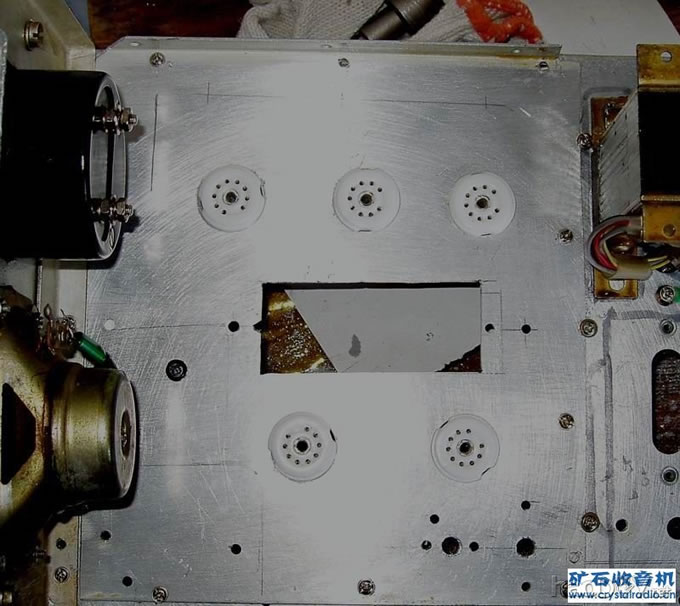

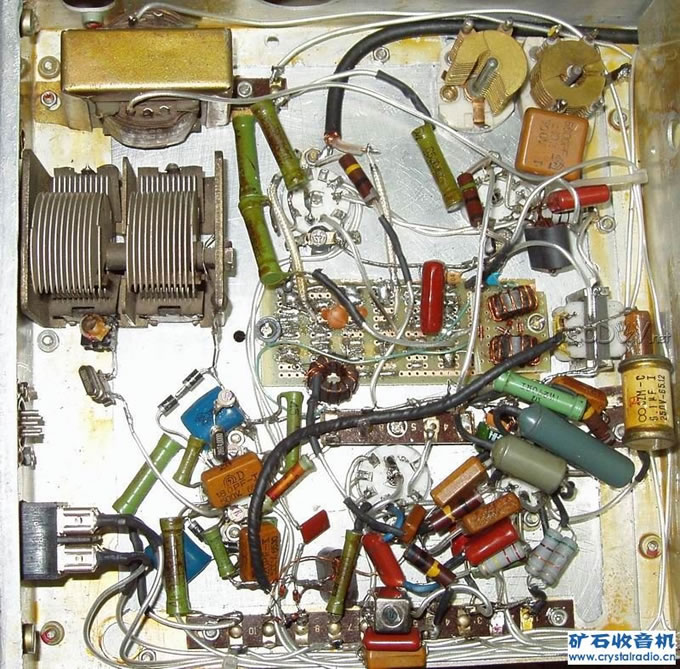

机器所用元件八成都是拆机。

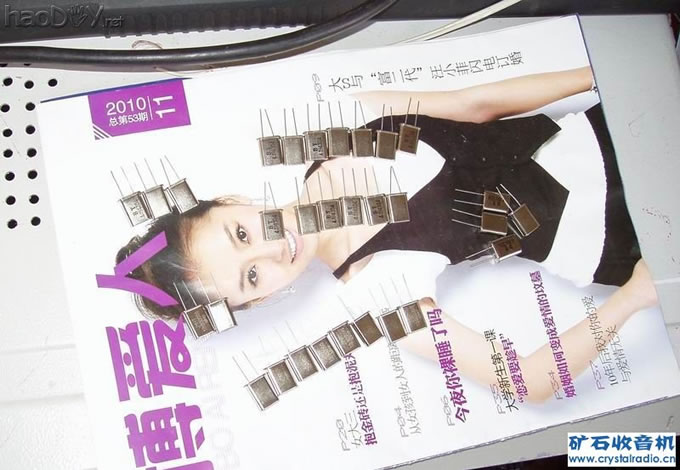

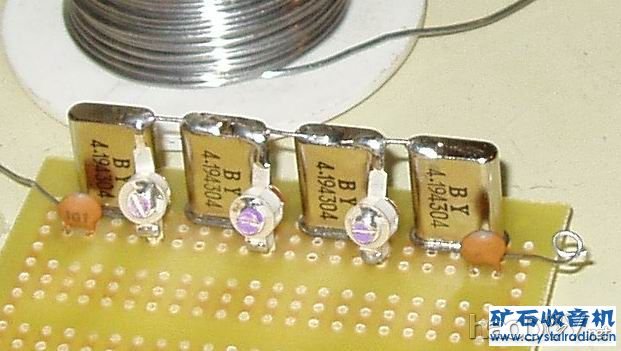

边带滤波器所用晶体要通过严厉筛选


#p#分页标题#e#
