手提式电池真空管3灯再生式收音机

时间:2013-05-05 16:54来源:bbs.leowood.net 作者:昔日重来 点击:
一直想做一台电池真空管再生机,而当我看见这台直流电流表的时候灵感来了就用它做一台手提式的电池真空管再生机! 开始动手拆它的时候还真有点舍不得,这可是一只精度为0.5级的磁电系电表啊 从照片纪录的日期看这是去年年初时候的事情了,本人懈怠啊 箭在弦

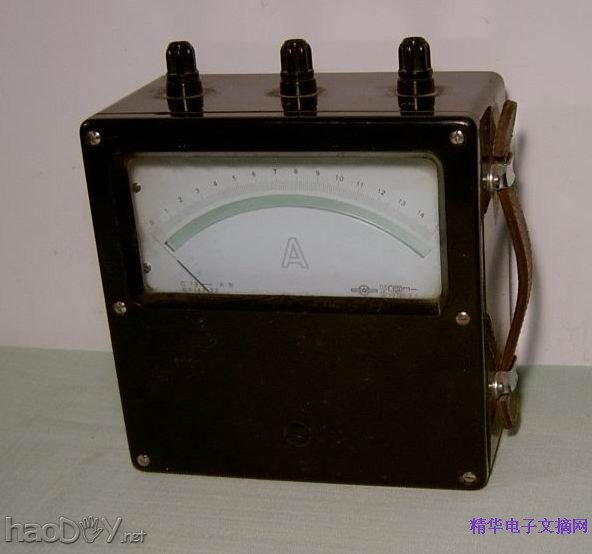

一直想做一台电池真空管再生机,而当我看见这台直流电流表的时候灵感来了—就用它做一台手提式的电池真空管再生机!

 手提式电池真空管3灯再生式收音机

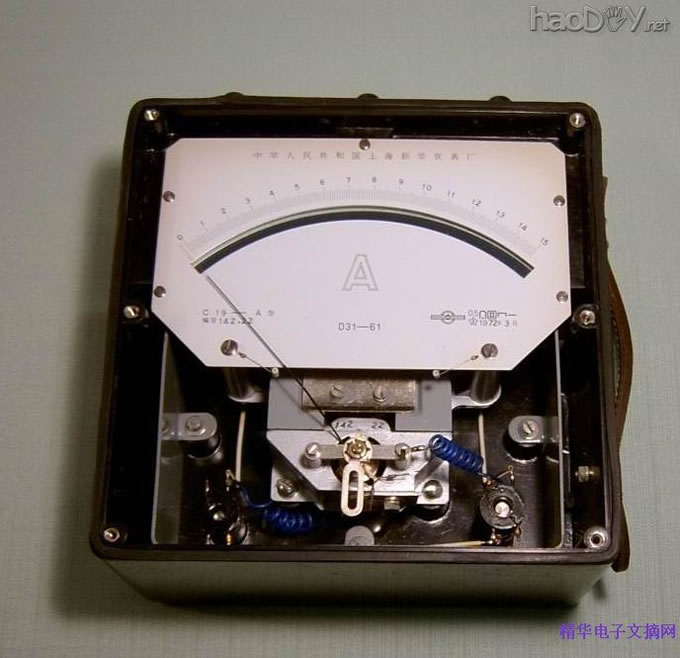

   开始动手拆它的时候还真有点舍不得,这可是一只精度为0.5级的磁电系电表啊

手提式电池真空管3灯再生式收音机

手提式电池真空管3灯再生式收音机

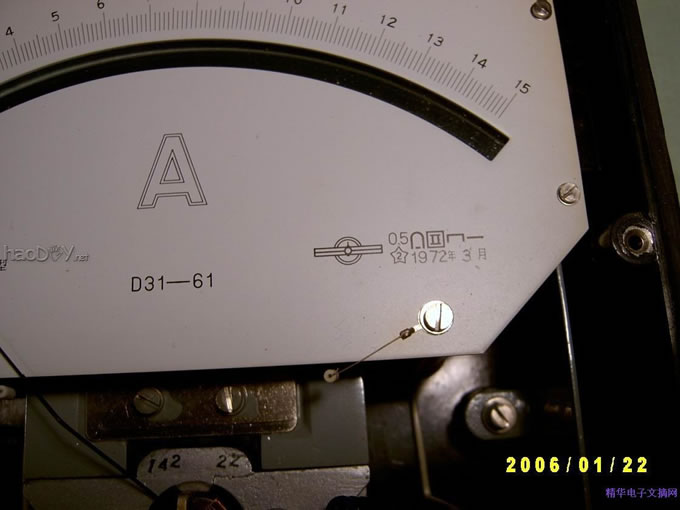

   从照片纪录的日期看这是去年年初时候的事情了,本人懈怠啊
手提式电池真空管3灯再生式收音机

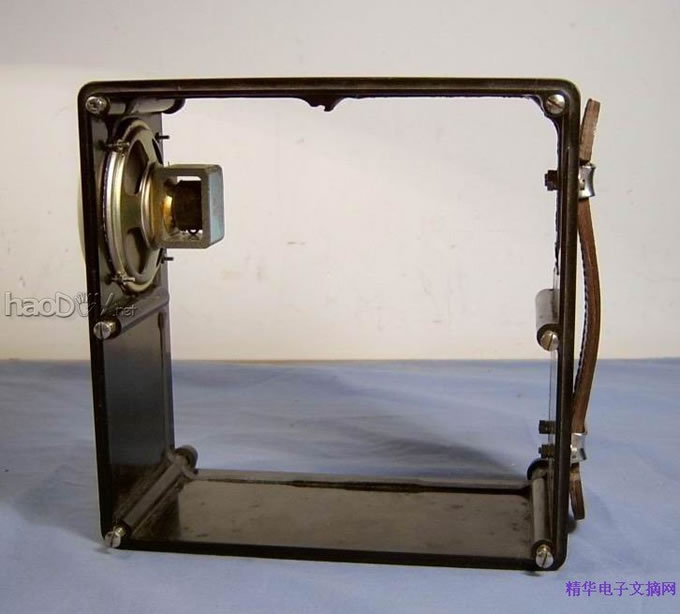

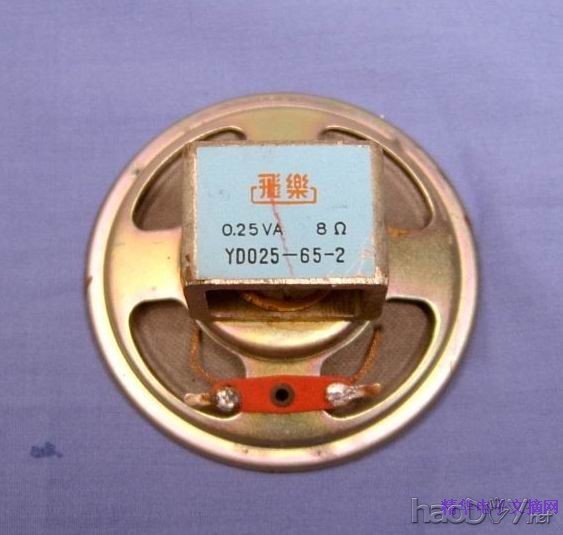

   箭在弦上不得不发,掏去瓤子,侧面开个喇叭放音孔,把在晶体管两管机里装不上的这只飞乐2.5寸喇叭固定上去

手提式电池真空管3灯再生式收音机

手提式电池真空管3灯再生式收音机

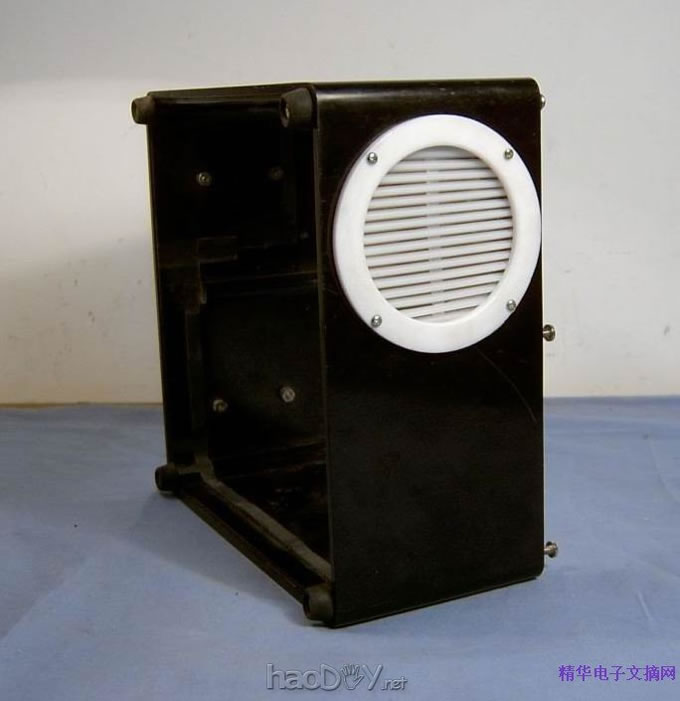

   喇叭面罩用旧收音机塑料外壳剪裁一块装上,另车制一个装饰圈,看上去还不错

手提式电池真空管3灯再生式收音机

   电路采用标准的0-V-2程式,三只直流小胆仔1K2、1B2、2P2分司再生检波、低频放大、功率放大。

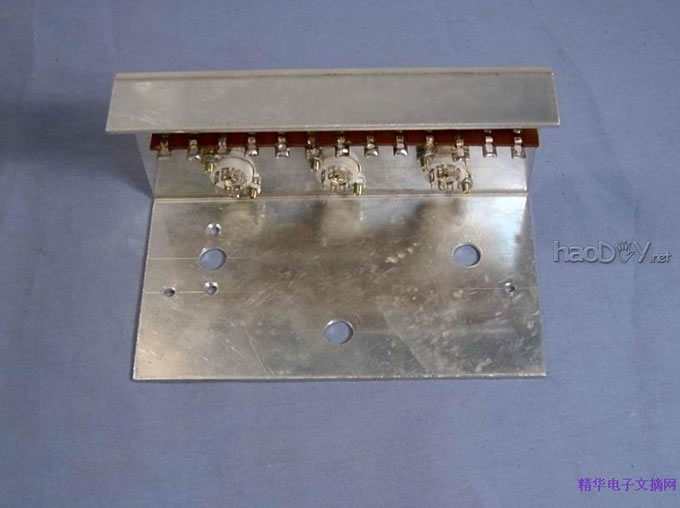

   用铝板做一块小底板,利用电表原来的固定孔把底板和外壳固定成为一体,钻孔的划线和加工一定要准确。调谐电容、再生电容都用空气的,电位器采用带双连开关的推拉式,输出变压器似乎是一种电视上的,次级8欧初级有10K、5K、3.5K抽头,接到10K上,用普通的6P1用的5500欧:4欧的次级接8欧喇叭也可以用,照理2P2的输出应该配初级阻抗15~20K的,但是简易收音机要求不严的话这样代用也还可以,其实过去再生机2P2常用舌簧喇叭阻抗也是10K的。组容件则是大杂烩,只要数值可用拉住什么用什么。

手提式电池真空管3灯再生式收音机

   电路是按照冯报本先生给的经典电路,输入改为磁性天线,非常喜爱电表顶上的三棵精致的接线柱,设计了外接长、短天线和地线,三棵接线柱刚好用上,外接3-5米短天线可接到“天2”,外接室外长天线可接到“天1”。调试时发现有低频自激现象,加了一RC退耦回路。照图施工
