便携式调频无线麦克风
便携式调频无线话筒mic麦克风发射器的制作

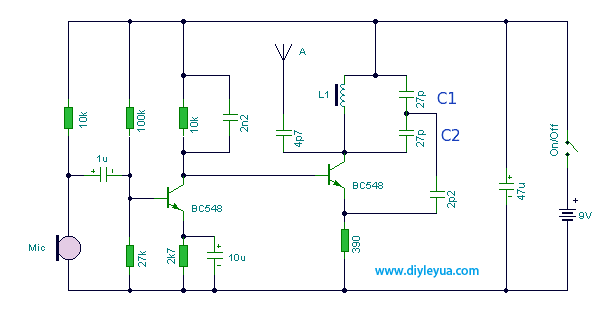

便携式调频无线麦克风电路原理图

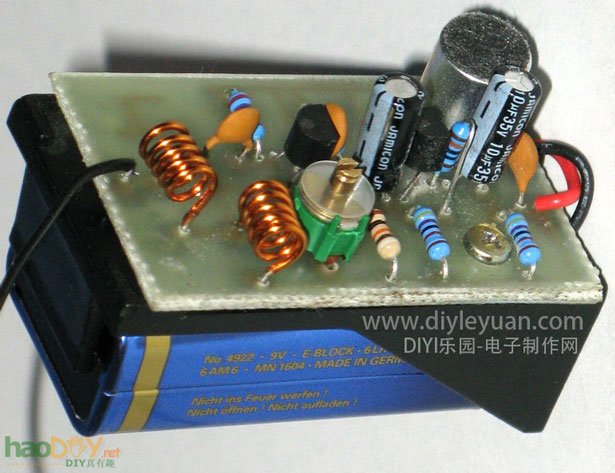

　　这种便携式调频无线麦克风比较容易制作。我使用了一个BC548晶体管，也可以使用9018。虽然不是专用的晶体管，但仍然可以很好的使用。发射器由9V电池供电。线圈L1在1英寸的木杆上绕7圈抽出得到。通过调整线圈间隙开改变频率，实际我的调谐范围从70MHz到120MHz的左右。天线是几英寸的电线。天线导线的长度应在1-2英尺。该电路基本上是一个无线电频率（RF）振荡器，频率约为70-120 MHz 。可以从音频插孔的音频由1uF的电容（取消麦克风）送入，便可以制作成无线音频发射器。
