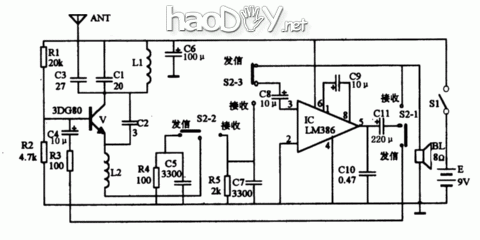

电路如图所示。三极管V和电感线圈L1、电容器C1、C2等构成电容三点式振荡电路，发生频率约为100MHz的载频信号。集乐成放电路LM386和电容器C8、C9、C10、Cll等构成低频放大电路。扬声器BL兼作发话器行使。电路事变在吸取状态时，将收／发转换开关置于“吸取”位置，从天线ANT吸取到的信号经三极管V、电感线圈L1、电容器C1、C2及高频阻流圈L2等构成的超再生检波电路举办检波。检波后的音频信号，经电容器C8耦合到低频放大器的输入端，经放大后由电容器Cll耦合敦促扬声器BL发声。

电路事变在发信状态时，S2置于“发信”位置，由扬声器将话音酿成电信号，经IC低频放大后，由输出耦合电容Cll、S2、R3、C4等将信号加到振荡管V的基极，使该管的bc结电容跟着话音信号的变革而变革，而该管的bc结电容是并联在L1两头的，以是振荡电路的频率也随之变革，实现了调频的成果，并将已调波经电容器C3从天线发射出去。

V选用fT>=600MHz，B>=60的硅高频小功率管，如3DG80、3DG56等。L1用0.8mm漆包线平绕6圈，内径为6mm，然后拉长成间距1mm的空心线圈。L2用0.lmm漆包线在1/8W、100K电阻上绕l00圈而成。C1、C2、C3选用云母或高频瓷介电容。S2选用四刀二位拨动开关。BL选用直径为5cm的电动式喇叭。天线用0.8米拉杆天线（作无线发话器时可用同样长度的多股软线取代）。电源回收9V叠层电池。两部对讲机元器件参数应只管同等。

调试时，先将S2置于“吸取”位置，这时扬声器应有较大的噪声。用手摸一下三极管外壳噪声消散声名吸取电路事变根基正常。然后将S2置于“发信”位置，取一台调频收音机放在四面，吸取频率调到100MHz阁下，这时收音机中应有较大的啸啼声，拉开约10米间隔啸啼声消散，瞄准发话器发话，在收音机中应能听到清楚、洪亮的声音。若无声音或音小，可调解收音机的频率。待两部对讲机举办完上述调试后，举办互通试验，恰当调解L1的间距使收、发信都能同一到统一个频率上。当与当地电台频率重叠时，需改换谐振电容C1，防备相互滋扰，影响正常行使。
