自制单片窄带调频接收电路MC13135应用

时间:2013-01-01 16:35来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸
  MC13135是美国MOTOROLA公司开拓的二次变频单片窄带调频吸取电路,首要改造和加强了信号处理赏罚电路、第一本振级和RSSI电路,回收MOTOROLA的MOSAICTM1.5处理赏罚技能,改进音频解调的失真及驱动电路,MC13135具有低噪声,在高不变性条件下具备较宽的事变电压范畴定的特点。

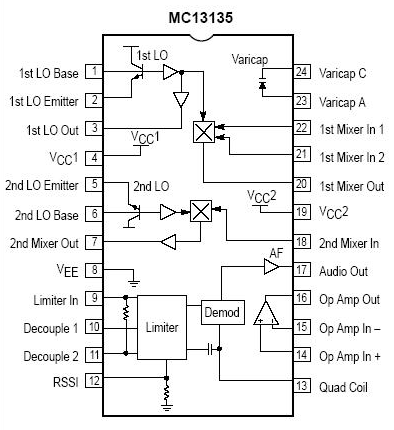

    MC13135内含振荡器、VCO变容调谐二极管、低噪声第一和第二混频器及LO、高机能限幅放大器、RSSI。个中提供LC积分检波器,为RSSI缓冲器和数据较量器配置了一级运算放大级。
    MC13135得当于VHF单片吸取体系,或回收更低中频的三次变频吸取体系。首要应用于无绳电话、短间隔的无线数据链接、无线对讲机、陆地移动电话、业余无线电吸取机、婴儿监督报警体系。其首要特征如下:
    · 包括从天线输入至音频输出的二次变频所有电路
    · 输入频率范畴达200MHz
    · 电压缓冲器RSSI具有70dB的可用范畴
    · 低功耗(在Vcc=4.0V,耗电典范值仅为3.9mA)
    · 低事变电压:2.0—6.0V(可用两节镍镉电池供电)
    · 低阻抗音频输出(≤25Ω)
    · 低功耗(3.5mA典范值)
    · VHF第一放大级可选择晶体或VCO方法。独立的调谐变容二极管
    · 第一缓冲放大级可驱动CMOS锁相环PLL合成器

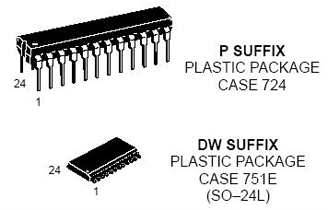

    · DIP24和SO-24L两种封装情势
    · 少量的外接元件

自制单片窄带调频接收电路MC13135应用



自制单片窄带调频接收电路MC13135应用


自制单片窄带调频接收电路MC13135应用


自制单片窄带调频接收电路MC13135应用

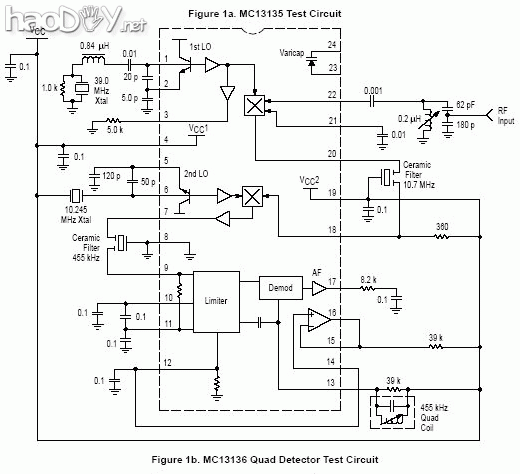

MC13135典范应用电路图

      MC13135单片窄带调频吸取电路事变道理:

    MC13135的内部振荡电路与Pin1和Pin2的外接元件构成第一本振级,载频RF输入信号经LC谐振回路选频后从MC13135的Pin22输入,在内部第一混频级举办混频,其差频10.7MHz第一中频信号由Pin20输出,经10.7陶瓷滤波器选频后由pin18送到内部的第二混频电路。内部的振荡电路及Pin5和Pin6的外接晶体和电容组成了第二本振级,频率选比第一中频低一此中频(即二中频455kHz)的10.245MHz。10.7MHz第一中频信号与第二本振频率举办混频,其差频为:10.700-10.245=0.455MHz,也即455kHz第二中频信号。
    第二中频信号由Pin7输出,由455kHz陶瓷滤波器选频,再经Pin9送入MC13135的限幅放大器举办高增益放大,限幅放大级是整个电路的首要增益级。Pin13的外接LC元件构成455kHz鉴频谐振回路,经放大后的第二中频信号在内部举办鉴频解调,并经一级音频电压放大后由Pin17输出音频信号。
    MC13135内部还置有一级数据信号放大级,Pin12为RSSI输入端,Pin15为运算放大级的输入端,Pin16为RSSI缓冲放大的输出端。Pin10和Pin11为退耦电容,以担保电路不变地事变。

MC13135的极限参数

MC13135的极限参数(Ta=25℃)

名称 引脚位置 标识符 极限值 单元

电源电压 4,19 Vcc(max) 6.5 V(DC)

事变电压范畴 4,19 Vcc 2.0—6.0 V(DC)

RF输入电压 22 RFin 1.0 VRMS

一中频最高频率 - fIF1 21 MHz

二中频最高频率 - fIF2 3.0 MHz

焊接温度 - Tj 150 ℃

事变周围温度范畴 - TA -40—+85 ℃

蕴藏温度 - Tstg -65—+150 ℃
