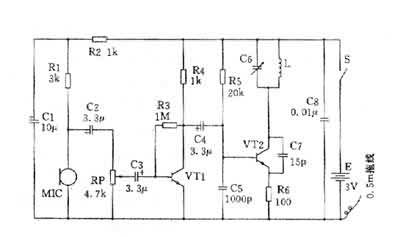

能消除声反馈的无线发话器电路由换能器、音频放大器兼调制器和电容耦合超高泼魅振荡器等几部门构成。

   换能器由驻极体电容发话器mic接受，它吸取到声波信号后即输出响应的音频信号，经c2和rp输出。vt1接受音频放大器，它将放大了的音频电压经c4加到振荡管vt2的基极和发射极之间，使其结电容随音频电压而变革，从而使振荡频率产生细小变革，到达调频的目标。r3是电压负反馈偏置电阻，有利于vt1事变点不变。vt2是超高泼魅振荡器，振荡首要是靠c7的凶猛正反馈来维持。振荡中心频率首要由选频回路lc6抉择，调理微调电容器c6，可使中心频率落在88～108mhz调频波段里。rp是调制度电位器，调理rp能改变音频放大器vt1输出的音频信号强度，从而能改变调制深度。当无线发话器离吸取机间隔较近时，如呈现啸声反馈征象，只要调小rp，使调制深度减小，啸声即可消除。

元器件选择和建造

    vt1可用9011、3dg201型硅npn三极管，要求β大于100；vt2最好回收9018型硅npn三极管，β大于100。rp最好回收带开关的小型电位器，r1～r6均为rtx型1/8w碳膜电阻器。c1、c2、c3、c4可用cd11-6.3v型电解电容器，c6为5/20pf瓷介微调电容器，c7应回收cc1型高频瓷介电容器，c5、c8可用平凡瓷片电容器。

    l必要廉价：用直径1mm漆包线在直径8～10mm的圆棒上间绕5匝，然后脱胎取下，并拉长到12mm。

    调试时，选取恰当的r3，使vt1集电极电压在1.5～1.8v之间即可。vt2集电极电流应在1.0～1.8ma阁下，如进出过大，可调解电阻r5使之到达要求。再用起子碰vt2集电极，看vt2集电极电流是否有变革，电流增大暗示vt2已起振，电路正常；如电流无变革，暗示vt2没有振荡，应细心搜查电路，直至妨碍解除。最后在电池e的负极度接上一根长0.5m阁下的塑料电线作为发射天线。一个很有行使代价的无线发话器就做好了。
