自制FM发射器,绝对不用一个电阻电容|

时间:2017-07-02 15:31来源:数码之家 作者:壹切皆有可能 点击:
闲来无事做一个FM发射器绝对没用一个电阻电容不信你看图只要将电路和天线固定好、频率是很稳定的,需要用收音机搜索它的频率,亲自试过了 很不错的, 如果你做不成功那是你人品问题 哈哈哈!下图是整体所有部件线圈自己绕制5+5+5,小变压器收音机上拆的,三极
闲来无事做一个FM发射器  绝对没用一个电阻电容  不信你看图
只要将电路和天线固定好、频率是很稳定的,需要用收音机搜索它的频率,亲自试过了 很不错的, 如果你做不成功那是你人品问题 哈哈哈!

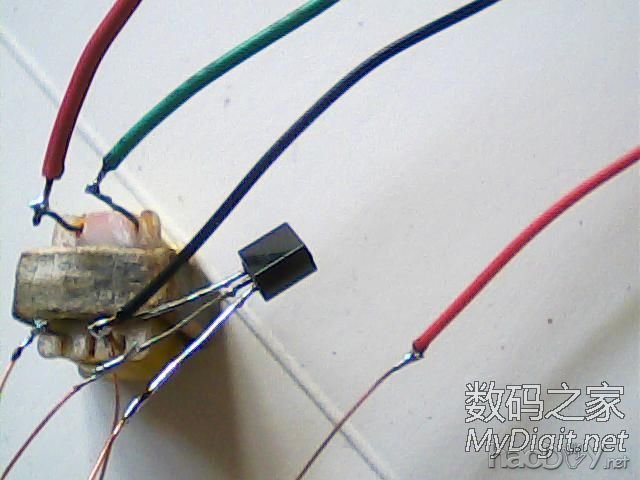

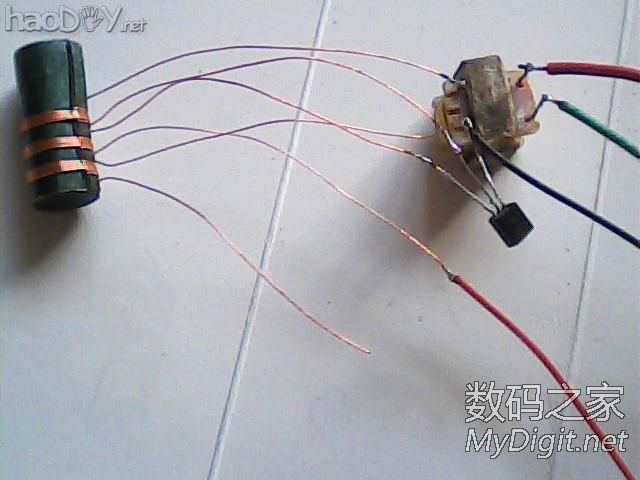

下图是整体所有部件  线圈自己绕制5+5+5,小变压器收音机上拆的,三极管9018


自制FM发射器,绝对不用一个电阻电容|

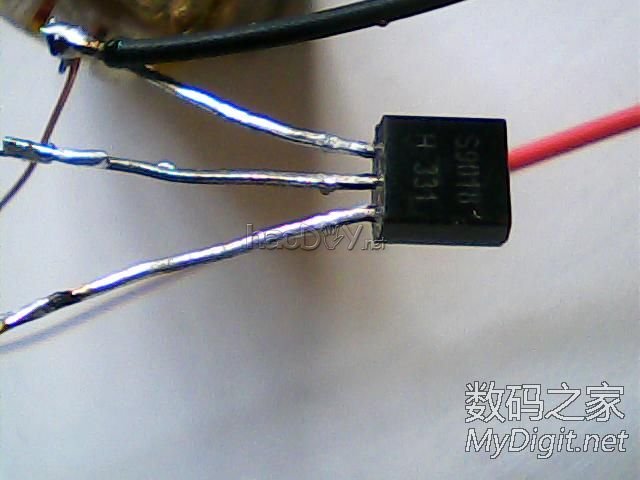

9018
自制FM发射器,绝对不用一个电阻电容|

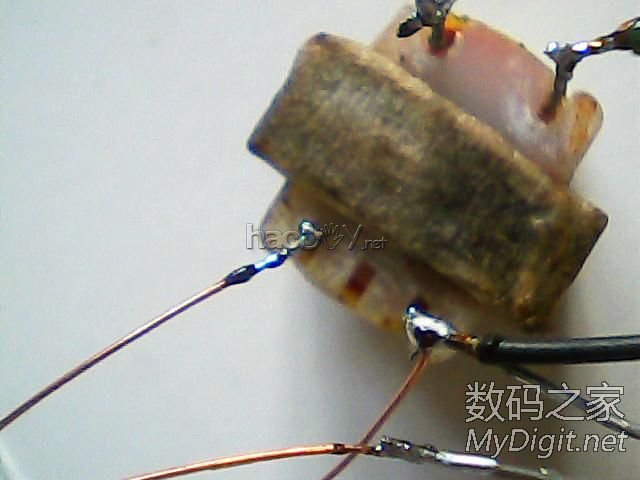

小变压器 收音机上的音频变压器,初级 接电路,次级接动圈话筒
自制FM发射器,绝对不用一个电阻电容|

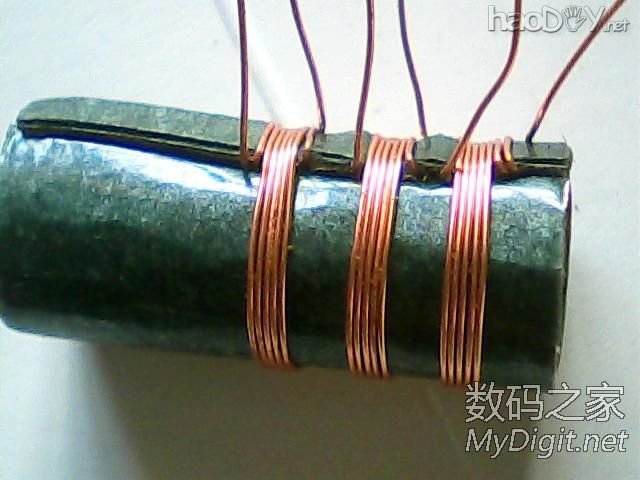

自制,,, 3+3+3  5+5+5 都可以  最右边是天线 线圈
自制FM发射器,绝对不用一个电阻电容|





红粗 蓝粗 接喇叭《动圈话筒》,红细 黑细 3~4.2V供电
自制FM发射器,绝对不用一个电阻电容|

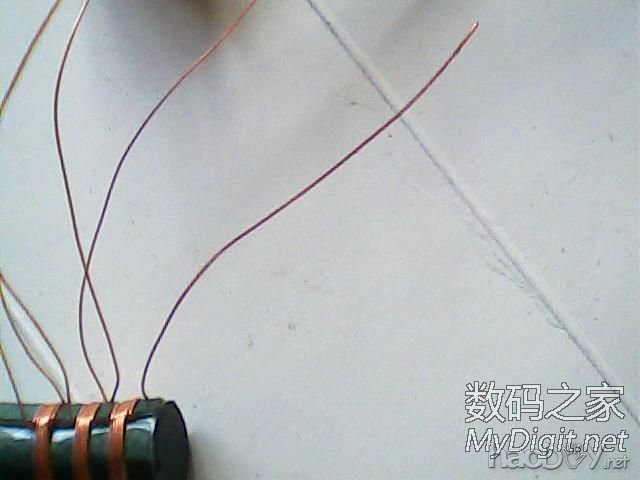

空头是天线 接拉杆天线就可以
自制FM发射器,绝对不用一个电阻电容|

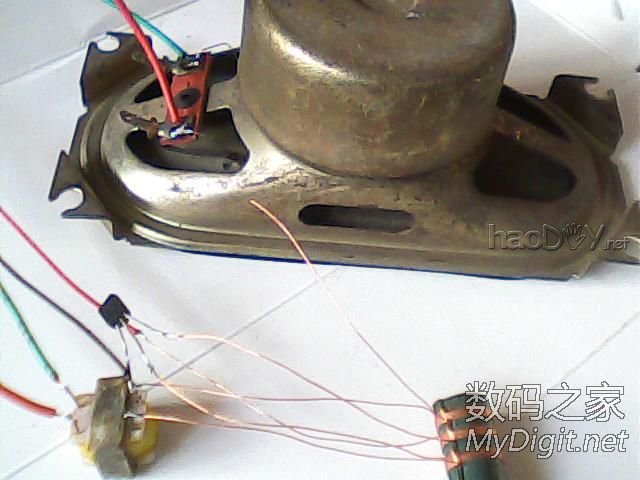

这个喇叭作为话筒
自制FM发射器,绝对不用一个电阻电容|



整体走线 一目了然  就不画图了
自制FM发射器,绝对不用一个电阻电容|



这个电路通电后不会自己工作、0损耗。需要轻轻弹动喇叭莫 才能触发整个电路工作, 接收声音非常灵敏


具体工作原理我就不解释了  你懂得


刚没通过管理员审核  再发一次...
