制作新型调频发射芯片MAX2606

时间:2013-01-01 19:13来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

MAX2606是新型调频发射芯片,内部集成了变容二极管的压控振荡器,只必要外接少量的元件就能构成一台高品格调频发射机。

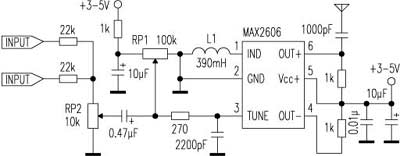

MAX2606回收SOT230-6微型封装,应用电路如图所示,它的均匀频率由L1配置,390nH的电感可将中心频率设定在100MHz。调理电位器RP1则可以在88至108MHz的FM波段选择一个频道作为发射输出功率。输出功率对50Ω的天线约为-21dB。

图中的两个INPUT端接在功放机阁下线路(LINE)输出端,阁下声道音频信号均通过22kΩ相加,并被电位器RP1衰减后,由①脚送入MAX2606的内部振荡电路,颠末调制后的射频信号从⑥脚输出到发射天线,因为输入信号幅度高于60mV时将发生失真,因此行使电位器RP2将信号衰减到该电平以下。

发射天线可以用一段75cm的电线充当。此时发射间隔约为50米。为担保最佳访问结果,它最好与吸取天线平行安装。

MAX2606可事变于3至5V的单电源,但最好回收不变的电压,尤其是0.01μF的退耦电容不能省略,以镌汰频率漂移和噪声。



制作新型调频发射芯片MAX2606
