diy56M视频图象发射电路

时间:2013-01-01 19:12来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

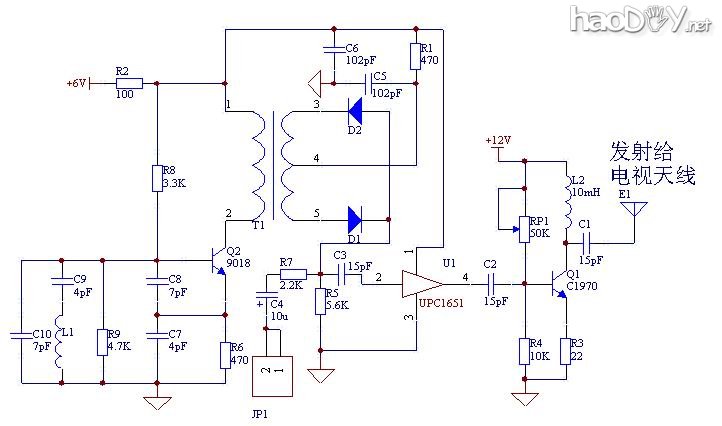

该射频发射电路通过电容三点式发生56MHz的频率,而图像信号颠末摄像头收罗,通过摄像头的内部电路转换为模仿电压信号,从JP1端送入,通过二极管混频电路,混频电路认真把摄像头输出的模仿电压信号和本振信号混出射频信号,射频信号颠末uPC1651集成运算放大器和共发射级电路放大后发送。个中uPC1651是电视天线放大器专用集成电路,是一块超高频、宽频带(频率带宽为1200MHz)、低噪声,功率增益大(19dB,f=500MHz)的高频线性放大电路。如图所示射频发射电路。



diy56M视频图象发射电路
