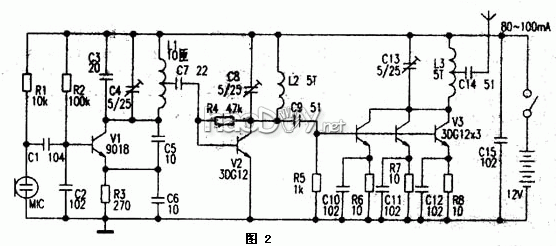

本电路分为振荡、倍频、功率放大三级。电路中V1、C2--C6、R2、R3及L1构成电容三点式振荡器，其振荡频率首要由C3、C4和L1的参数抉择，其振荡频率为44~54MHz，该信号从L1的中心抽头处输出，再颠末C7耦合至V2放大，由C8和L2选出44~54MHz的二倍频信号，即88-108MHz，，此信号由C9耦合至V3举办功率放大，V3由3只3DGl2三极管并联构成，可扩大输出功率。该电路正常事变时，电流约80-100mA。构成V3的三只3DG12可加上恰当的散热片，以防过热。建造时L1~L3用0.31mm漆包线在直径3．5mm圆棒上单层平绕。
