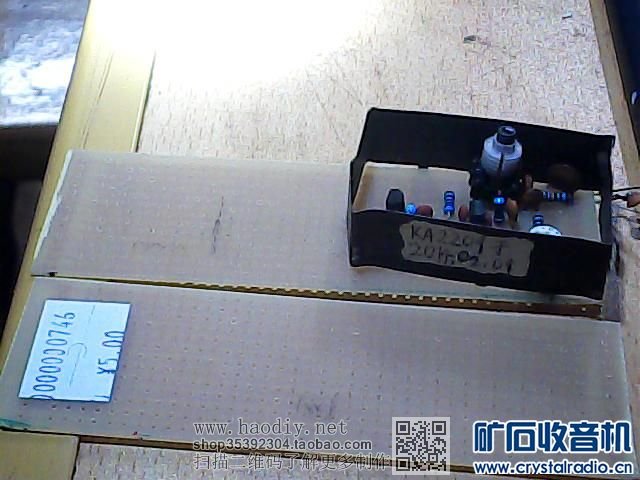

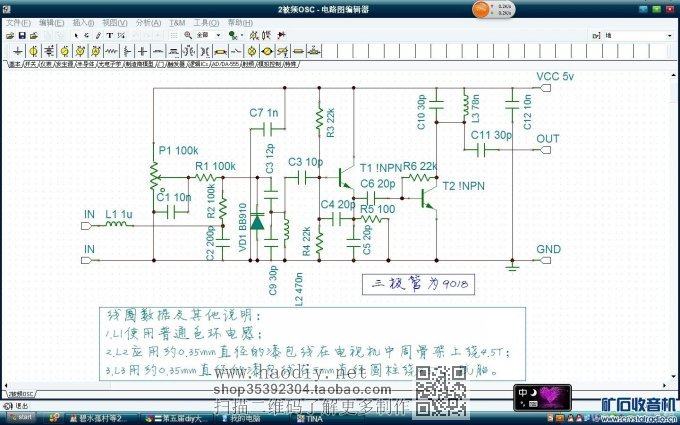

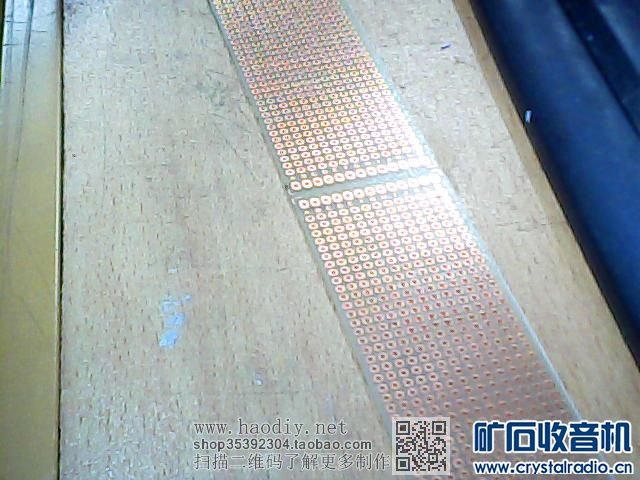

(责任编辑：admin)引言 再过几天，寒假就要结束了，这应该是我寒假的最后一个参赛作品，也是我寒假的最后一个实验。这个小功率二管二倍频调频调制器（以下简称“调制器”），输出功率小，覆盖范围不大，不会造成不良干扰影响。在我家（楼中楼），调制器的输出端接一个1/4λ拉杆天线，放在楼上，即可在家里面用任何角落用普通调频收音机（天线拉出一半以上）都能清晰收到信号。 制作过程 准备元件 电路图如下图所示，大部分元件照单抓药即可，一些元件要按照图注如法炮制。  电路图中的VD1应使用T1（BAV99）。 部分元件，有些是拆机的，在这里不展示了。   这个万用板很奇葩。 实际上，只用了原来的一般万用板。

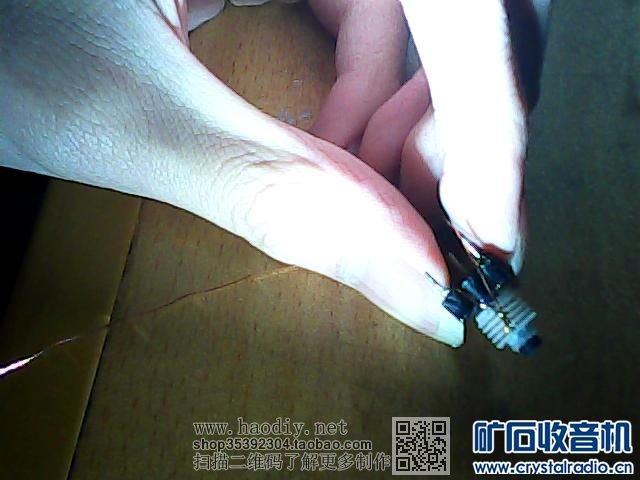

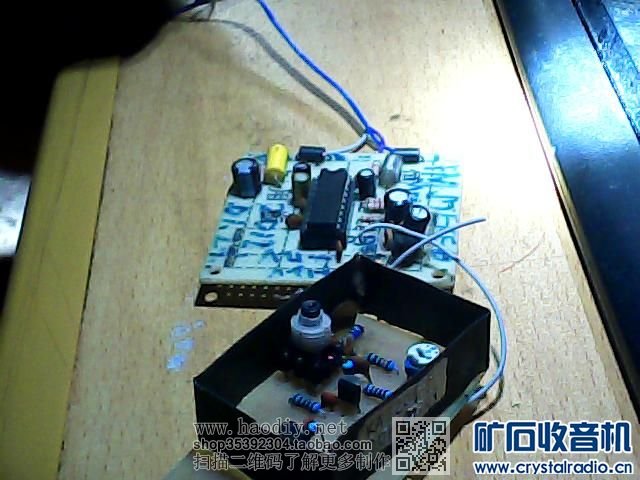

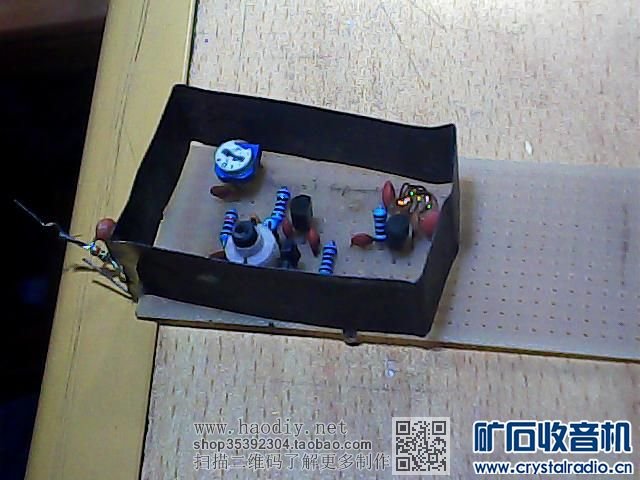

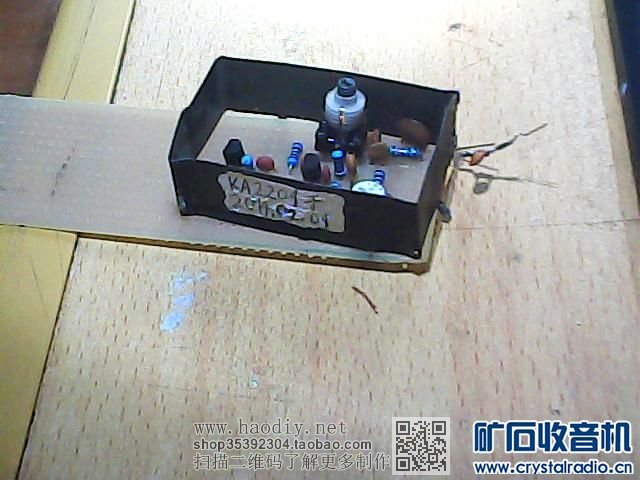

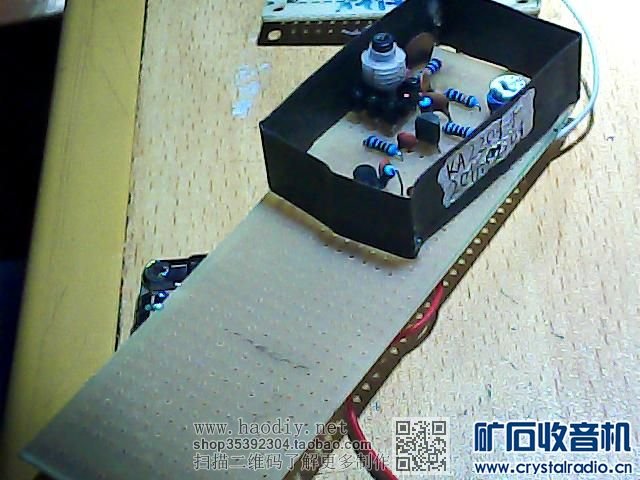

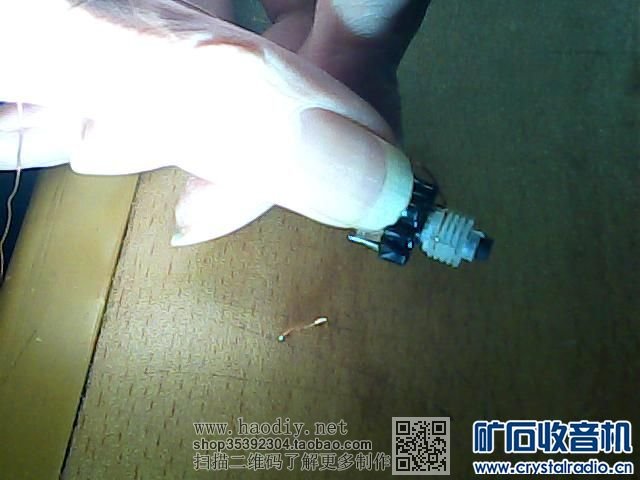

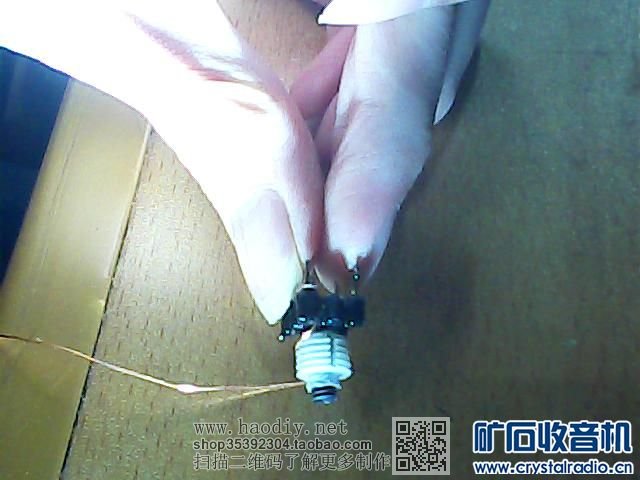

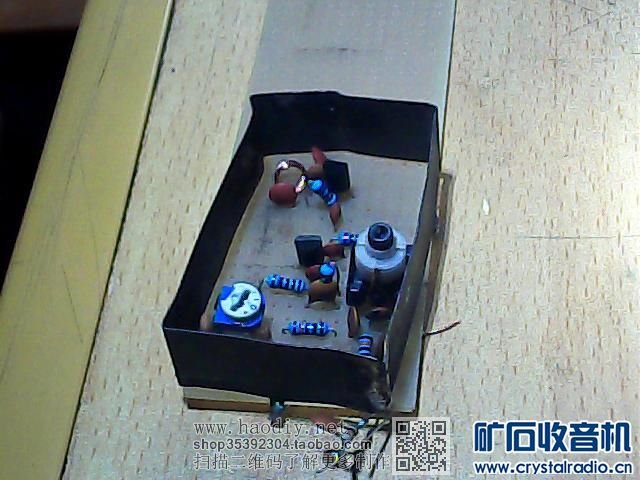

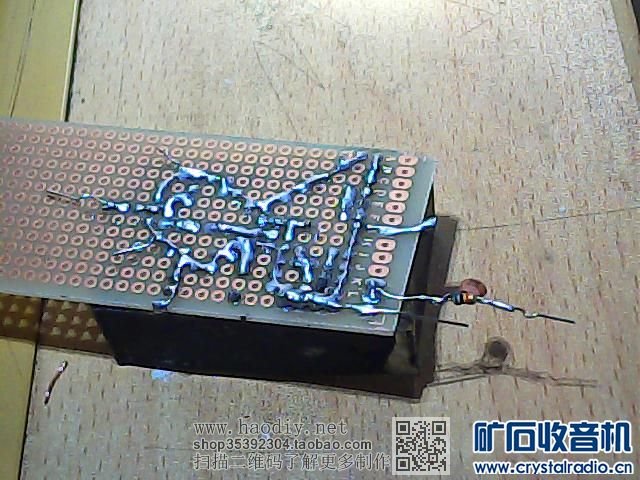

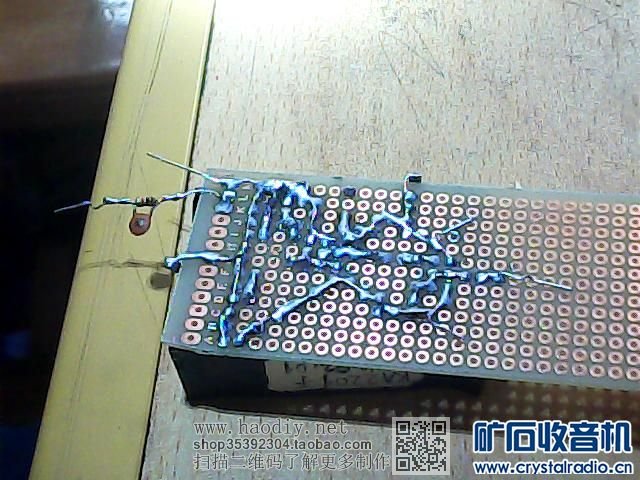

制作L2振荡线圈:   像这样开头  绕完了 L2可以不用屏蔽罩，如果人体感应真的很小。 制作与调试 电路连接无误后完成后，通电进行调试。调整L2，使达到所需要的频率；然后接上1/4λ天线，调整L3，使无线电波作用范围最大；最后，可以接上音频信号，为了保证音质，应在音频输入端串联接预加重网络(用1个51k电阻与1000p瓷片或涤纶电容并联）。为了减少外界干扰影响，可以把这个电路屏蔽起来。 成品图:     为了方便调试，我就用剩余的元件引脚了作为与电源的连接线。  第二节：效果展示 使用效果：作用范围如引言所述，在我家（楼中楼），调制器的输出端接一个1/4λ拉杆天线，放在楼上，即可在家里面用任何角落用普通调频收音机（天线拉出一半以上）都能清晰收到信号。频率也比较稳定，如果用上锁相环电路就更好了。  接上5v电源，接入音频信号并调节音频信号强度，使声音大而不失真。 效果：音质好。  可以接上立体声编码电路（如上图所示，这个编码电路是我2年前制作的，BA1404集成块制作的），发射立体声信号。 效果:用单声道收音机接收，音质仍然好,没什么明显失真。但是用没有立体声收音机测试，因为我现在没有立体声收音机。 |
