很多无线电喜爱者都但愿建造一台调频发射器，出格是在８７～１０８ＭＨｚ的调频波段，可操作现成的ＦＭ收音机来吸取，因而受到各人的青睐。 在很多刊物中都先容有调频发射器的实例，但大大都回收电容三点式电路和克拉泼振荡电路。这种电路虽简朴，但它的频率不变度不高，出格是在业余前提下，轻微动动电路板或天线位置，频率就改变了。在此笔者先容一款用晶振稳频的调频发射器。 电路道理

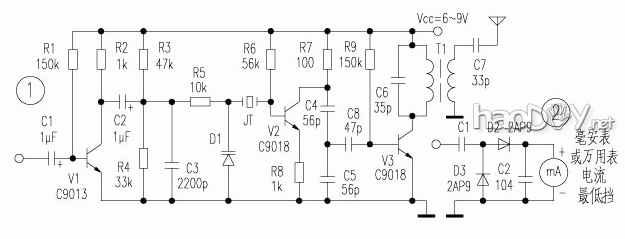

如图１所示，由Ｖ１及相干阻容元件构成一级音频放大电路，为调制级提供足够强度的音频信号。Ｄ１是变容二极管，其等效电容量跟着南北极所加的反向电压变革而变革，从而使晶振及外围电路构成的振荡器中心频率随之变革，到达调频目标。振荡器输出的信号经Ｖ３倍频、放大，再由调谐变压器完成匹配与滤波后输出。 该电路用了调谐变压器，因而在建造完后要调解其磁心，使之匹配。其要领是建造一个浅显场强电路（如图２所示），接至变压器的输出端，调解磁心，直到电流表指示值最大为止。电路中所用元器件只管行使高频特征好的元器件。晶振选用标称值为２９～３６ＭＨｚ之间的晶振，Ｄ１可用ＭＶ２１０５，变压器需廉价，可选用电视中周作骨架，去掉屏障罩，用∮０．２ｍｍ阁下的漆包线在骨架上低级绕３匝，次级绕１匝。天线可用１／４波长的软导线代用。 (责任编辑：admin) |
