无法割舍的声音... TDA1541 D/A dac解码器 再制作(3)

时间:2013-02-02 22:27来源:bbs.hifidiy.net 作者:alexhuang2008 点击:
在此感谢论坛NEW1510提供的改进信息。没错,他是一个狂热的1541份子。 B:1541的14个去耦电容,厂机照片看不少了,贴片(X7R?NPO?),NIS,BC等,此类电容林林总总,无秘密了,会不会无感的好很多,待证实。前后
在此感谢论坛NEW1510提供的改进信息。没错,他是一个狂热的1541份子。

无法割舍的声音... TDA1541 D/A dac解码器 再制作

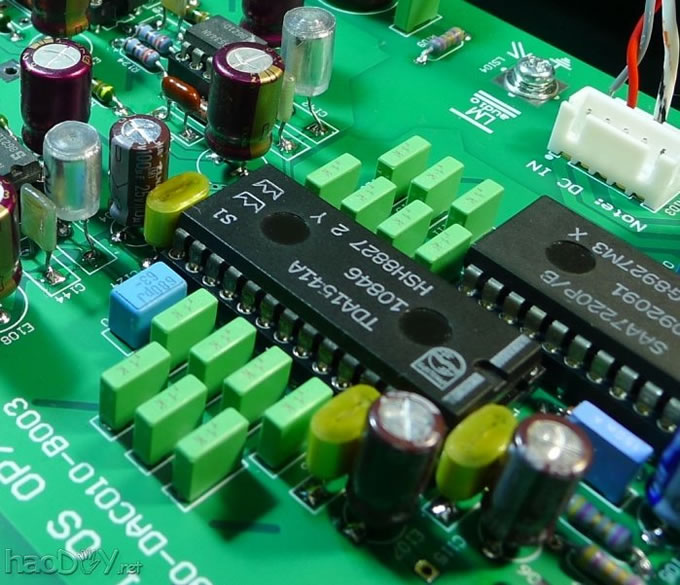

B:1541的14个去耦电容,厂机照片看不少了,贴片(X7R?NPO?),NIS,BC等,此类电容林林总总,无秘密了,会不会无感的好很多,待证实。前后对比了一些种类,还是选回ERO。
无法割舍的声音... TDA1541 D/A dac解码器 再制作

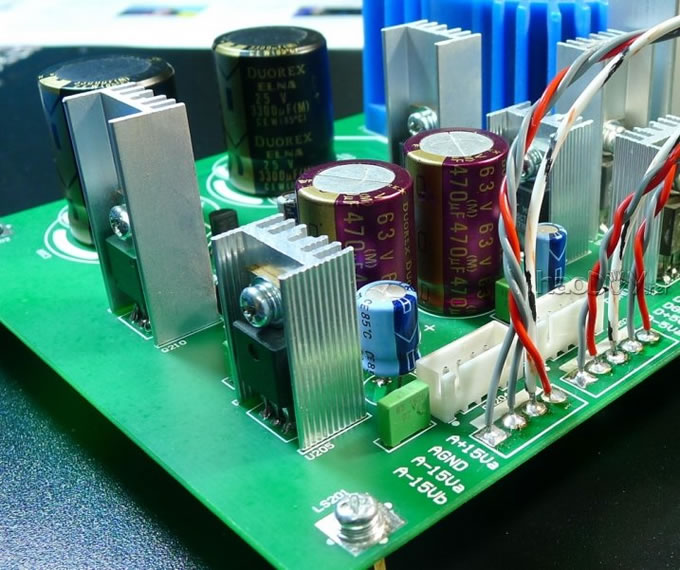

C:电源滤波电容,相对1541的声音特点,电源主滤波容量选用4700UF以下,听感比较合适,重点是在退耦电容不要过大,建议100UF或以下。
无法割舍的声音... TDA1541 D/A dac解码器 再制作


无法割舍的声音... TDA1541 D/A dac解码器 再制作

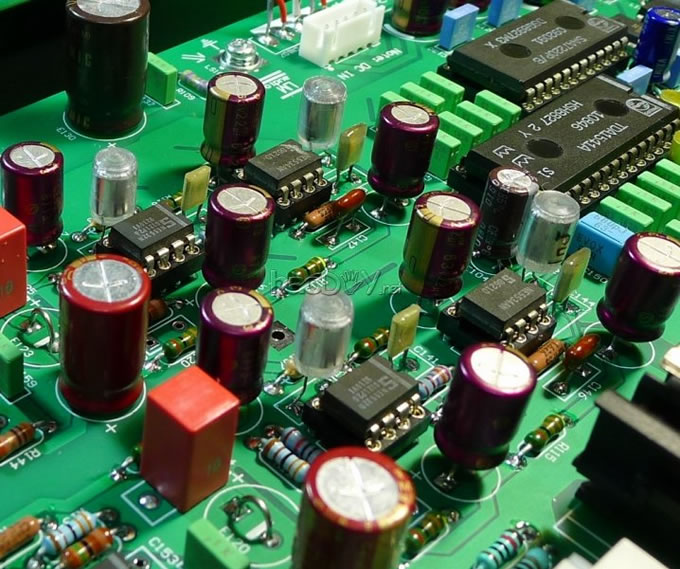

运放搭配:
此版DAC用到6个运放,NE5534*2+NE5532*4(我最喜欢),正品TI 5534/32都不错。
不过LPF改用OPA2134还真不错。还好终于可以用上OP275了。当年我第一次买运放改家里的VCD时,OP275就是买的第一个OP。换了还真的比原来的BA4558舒服一些。如果现在听回早前的VCD,可能就没有当年的兴奋感觉了。耳朵升级啦。

无法割舍的声音... TDA1541 D/A dac解码器 再制作


3:测试部分
此部分当是参考用。RMAA 16/44.1K测试结果。
总评:


无法割舍的声音... TDA1541 D/A dac解码器 再制作


还有PHS和VA等软件,测试会有一些不同。这个等新板出来后再测试。
朋友AP2已经到手,不知道组成系统没有,方便的时候要搞搞。


//
//

4:D/A部分扩展使用:

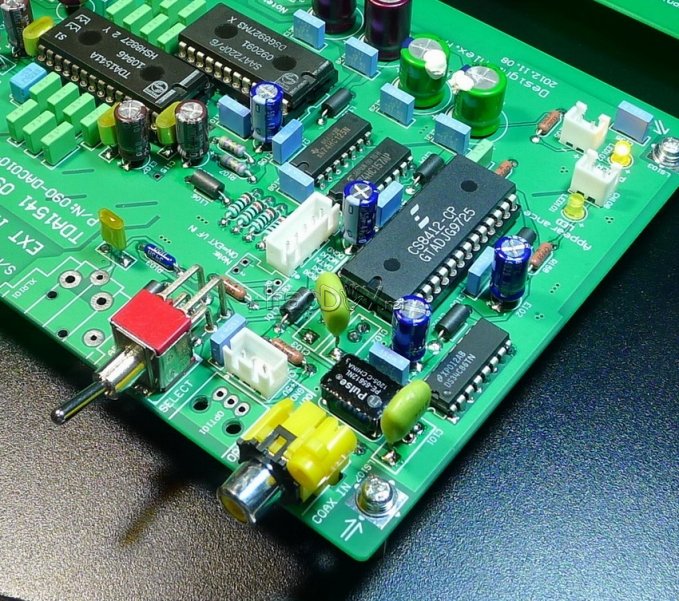

A:D/A设计相对细长,去掉数字接收可改为CD内部解码。
B:由于D/A部分不包含电源,换用不同电源,获得多种不同玩法


//
//


5:最后顺便推荐两张人声CD,自我感觉不错无法割舍的声音... TDA1541 D/A dac解码器 再制作
《A Woman Heart》和《tim,s house》
