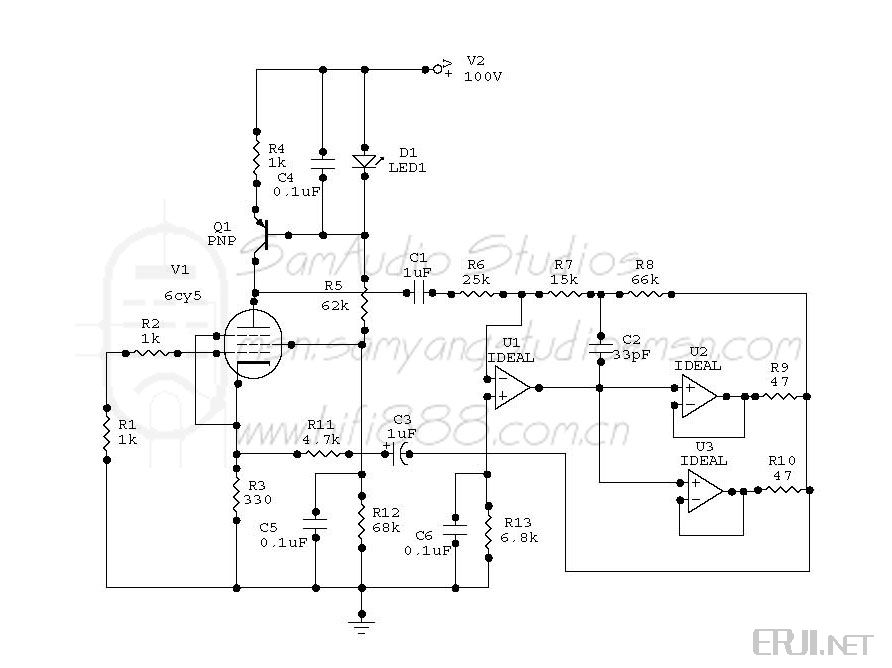

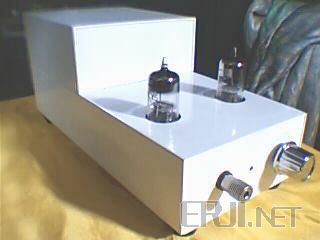

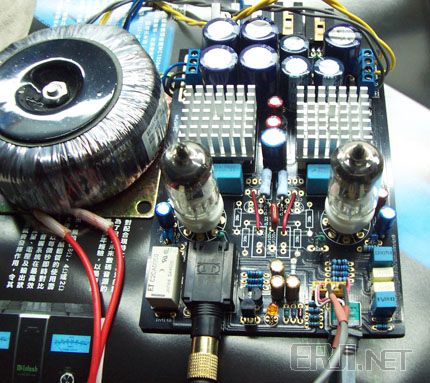

电路图 基本线路： 以胆+ic输出为主！基本结构是由6CY5（6AU6）一级共阴放大，有源负载，容耦至 LF356放大，NE5532（JRC4565）4路并联输出！输出阻抗10欧，适合推32-300欧的耳机！ 并联ic选择图1 C结构。线路图框架如图2。 元件的选择： 电源变压器用40w环牛。 机壳用10×90×220MM。 pcb为双面设计。 机箱制作：采用100MM×45MM铝合金优质型材制作。连接采用螺丝加胶水，外观看不到一颗螺丝，喷纯白漆。 机箱三围220MM×100MM×45MM；牛罩110MM×100MM×45MM PCB安装采用抽屉式   u1为LF356 u2,u3为ne5532    煲机中 详细听感过几天上 初步听感：推力强劲，声音平衡，没有音染 |
