一、要求： 1：小机箱； 2：耳放与DAC即可以单独使用又可以一起使用(DAC要满足同轴与USB)； 3：不能有多余的开关及插座，需自动切换。 二、确定： 1：机箱尺寸： 宽145mm，深254mm，高68mm 2：电路选用： DAC—DIR9001+PCM2706+双并联WM8740 耳放—拜亚动力A1线路 3：开关及插座组合： 耳放输入与DAC音频输出共用两个RCA插座 线路切换由贴片继电器完成 DAC电源由继电器做开关 耳放电源有稳压电路做开关 三、自动切换逻辑： ①、做单独DAC使用～～～耳机不插入： 同轴 or USB信号——DAC——背面RCA音频输出～～～同时耳放电源自动关闭 ②、做单独耳放使用～～～耳机插入、同轴 or USB无信号输入： 背面RCA音频输入——耳放——耳机保护——耳机插座～～～同时DAC电源自动关闭 ③、做DAC与耳放的合体机使用～～～耳机插入、同轴 or USB有信号输入（同轴与USB同时有信号时USB信号优先）： 同轴 or USB信号——DAC——耳放——耳机保护——耳机插座 基本设计： 面板    已画好的PCB：由于体积不够，稳压电路、耳机保护电路、自动切换控制电路大部分元件采用了贴片元件。  目前已完成的PCB板子： PCB：  DAC电源：   耳放电源：  EMI滤波：    没办法，箱子小，要装的东西多，只能层叠加层叠，不过连线倒不多： R、L声道各一条双芯屏蔽线，同轴一根75欧同轴线，USB一根四芯屏蔽线，电源开关一来一去两根线，220V到两个变压器两组电源线，DAC三组电源线，耳放一组电源线，耳机保护一组电源线，控制部分一组电源线（以上如果装一台耳放、一台DAC，插座不直接放在PCB板上的话，链接线肯定还要多） 其他部分上下层用的基本全是铜柱、插座作为连线，省去电线飞，也可以将线缩的最短。 上面已完成的DAC电源板的HP同轴滤波电容就是通过三个铜柱，正、地、负直接固定在下面一块PCB上的。电流大一点的用了铜柱，作为连线及固定用，电流小的用了插针，这样直接将上面的PCB插上，铜柱固定线就全链接好了  当然，这么做是挺费力的，或者说是吃力不讨好。 先发几张目前的进度图

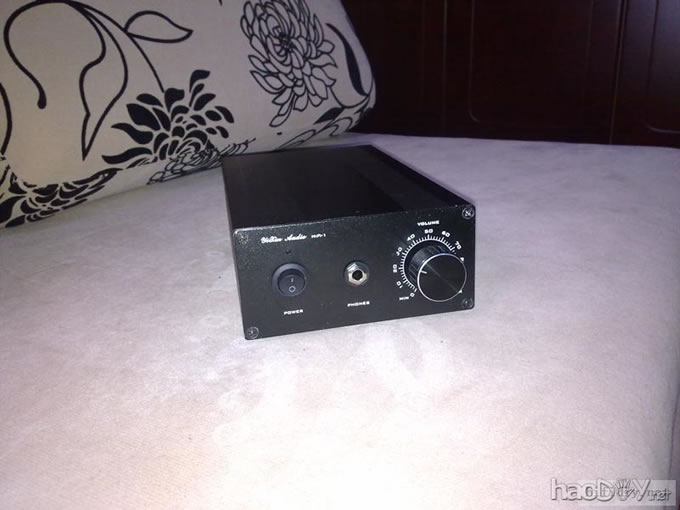

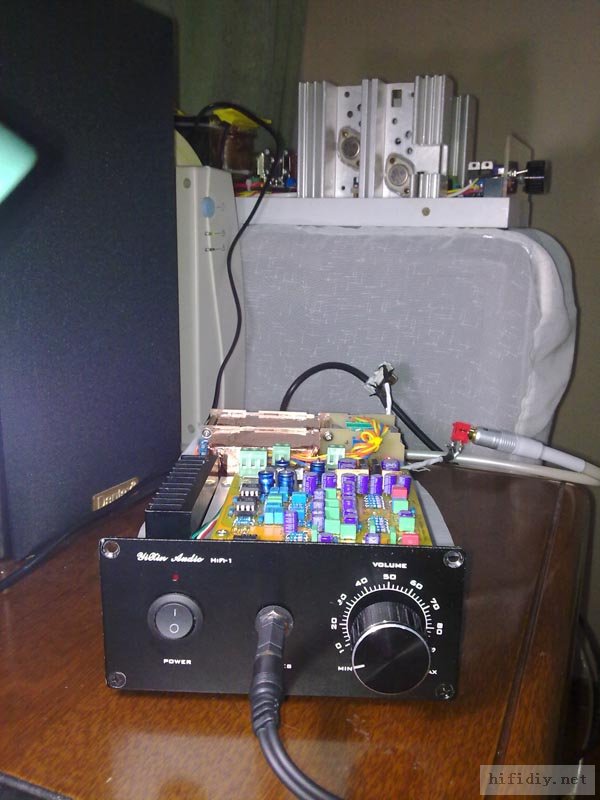

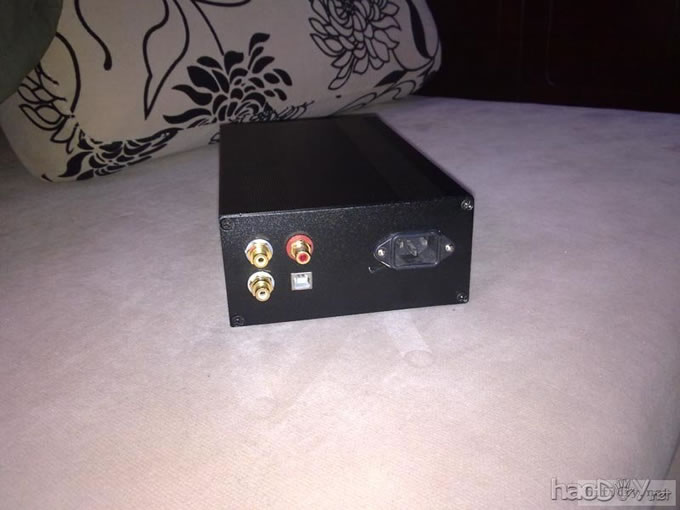

 这块耳放主板PCB从昨天下午4点开始，腐蚀到早上9点。。。。。 刚焊接好的时候，接上电源，耳机保护继电器居然不跳，，，一量，一个声道中点电压正常 ，另一个声道有0.8V。。。晕死，，，最后检查，发现有两处的过孔没焊接，。。。自己做双面板过孔就是麻烦，现在正常了，一个0.5mV，一个0.7mV。 3月15日更新图片。目前手上没铜片，屏蔽罩都没上，不过PCB板上全有屏蔽罩的焊接位置。 四个铜柱出来，上面一层屏蔽，打算用光驱外壳来做，屏蔽层上面是DAC板。 由于DAC的贴片IC引脚太小太细了，自己手工做这样的双面PCB板目前水平不够，于是准备用前段时间做的伟良的DAC板子修改了。 照片等改后再上。  16日更新 今天用钢锯+锉刀，拆了个废光驱外壳，终于把耳放跟DAC间的屏蔽层搞好了，顺便把变压器贴了层铜，贴的不平整。。  又来更新了。。。 DAC直接用了套件修改，现在剩下背面板开孔就可以装机了，最后还可以调节下耦合、电压、电流等。#p#分页标题#e#  装机完成   谢谢支持，直径0.5mm小电钻钻头，钻N个孔，能用锉刀加工的地方，用小锉刀锉下，自己也没其他工具。。。只是比较花时间。 (责任编辑：admin) |
