特利电子在澳大利亚新南威尔士州的雷神公司JAN 6418微型阀（管）根据各地的一些试剂盒。我决定尝试$ 27AU K272A立体声管前置放大器-耳机驱动器套件。- K272 K272A立体声管前置放大器已被替换-耳机驱动器套件耗资30AU（2010年11月），如下图所示。的照片奥特利电子管前置放大器套件。该工具包是完整的，但非常普通（通用）的组件，这并不奇怪，考虑到非常低的成本的试剂盒。在印刷电路板（PCB）的镀通，双分层，焊料掩蔽和丝网印刷。掀起了9V电池，这使得这对于那些谁是新的电子安全和理想的工具包，该工具包可以运行。
你们当中有些人可能会关闭该工具包的成本非常低。之前通过判断这个小工具包，注意，铁三角采用的是JAN 6418超小型管，在其模型AT3060电容式麦克风，售价约$ 600US。音乐专业人士往往麦克风有一个温暖的经典电子管的声音。
6418阀看起来像一棵小圣诞树灯。很难相信，他们实际上是pentodes。美国雷神JAN6418子微型阀是低功耗pentodes，用作电路中的三极管。我建了一个直的包和爱的声音，所以我决定得到一些更多的工具包，并尝试建立使用更好的零件。只用了一个多小时，把包一起。
6418管灯丝仅为10mA，1.2V和借鉴。你几乎看不到管出现在一个黑暗的房间里，只是稍微温暖的触感。从9V电池整个前置放大器消耗只是12毫安的，。对于一个较长的运行时间，我用了两个并行的9V锂电池。9V电源是B +（或笑着HT +），而一个小的5V稳压器芯片（L4949）和270R电阻器喂丝是串接的，。第二个阶段是一个低失真CMOS耳机驱动器IC（PT2308）被设置为统一，所以前置放大器可驱动高和低阻抗负载，包括耳机。电路的增益是可调的从0到7倍，并可以进一步增加，如果需要的话。一个LED灯的前几秒钟时，该设备打开显示设备，那么只能重新灯，当电池电压低于6.8V。的示意性示出在图1中。请注意，此电路是奥特利电子及批准举办的原理，在此网站上已经提供了奥特利电子产品。
在接下来的建设中，我换了所有的碳质电阻器，金属膜型，0.1μF的的MKT输入和级间电容取代与0.47UF聚丙烯薄膜类型，PT2308耳机的驱动芯片被换出的Burr-Brown公司的OPA2134运放大器，和220UF电解输出电容，也被更换。阀门是极微音，将“环”，如果他们袭击，使橡胶垫圈，用于帮助潮湿管。这并不工作，并移除所有的可闻噪声的机械振动。
与原来的PT2308 IC套件是一个功能强大的耳机驱动器。PT2308具有比OPA2134仅略高于失真的数字，但可以吸引更多苛刻的负载为32欧姆耳机等。因为我使用这个建立严格的前置放大器（饲养阀门功放）的OPA2134是一个更好的选择。 增益控制，我使用的是两个印刷电路板电位器（盆）。该工具包的PCB，可容纳垂直或水平安装微调电位器安装直接用1M的微调电位器。微调电位为我工作，我的OPPO的980H（修改自定义模拟）CD / DVD播放器有一个音量控制，但有次当转动旋钮，以获得所需的音量级别都有它的优点。所以我用了两个延伸出来的小旋钮在机箱前部的增益设置，以方便。他们不打算用于连续音量调节，但没有任何理由为什么你不能做到这一点，但对我来说，遥控器要容易得多。

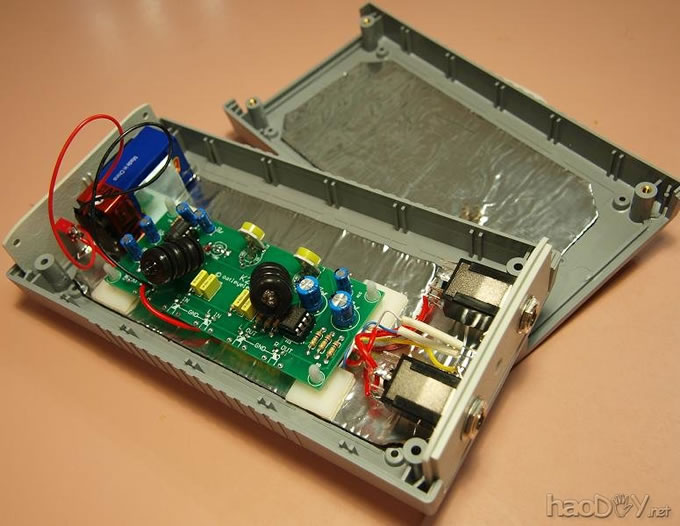

我最近阅读关于5000US $的前置放大器被安置在一个昂贵的塑料外壳。你可能会认为，5000美元，你至少会得到一个金属盒子。据设计师，磁性金属外壳的问题，他建立他的高端音频设备非常昂贵的塑料盒。我是谁去争论呢？对于我的机箱中，我使用了硬质ABS盒，我林立的底和盖（内部）闪烁（沥青铝箔）。我排的箱子，以帮助抑制机械振动，并帮助阻止RFI。还增加了一些很好的减肥框。

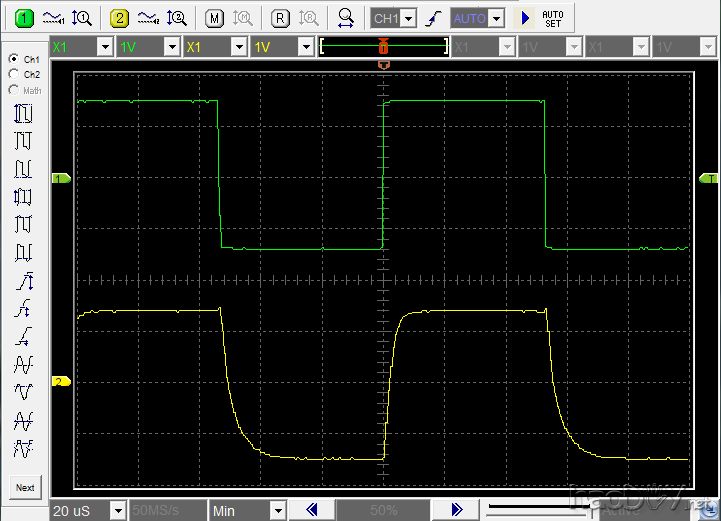

测试结果该文件表明，前置放大器到35千赫，这是远远超出了听觉范围。所以我决定自己去发现。使用47K为负载电阻和一个输入为2.82V（这是高于前置放大器通常会期望处理），我检查输出一个示波器。果然高频的延伸是有，但我没想到的-3dB点延伸到50kHz的低-3dB点为10Hz以下是足够的带宽。低频方波电子管功放难以处理，而不是他的时间。有一些轻微的倾斜，但相当不错。一个屏幕截图，下面的波形输出。
在1kHz的方波响应是优秀的，即使在10kHz的方波是好的，但有一些舍入。
声音第一次构建（股票套件）吹我，我最喜欢听的椅子。后续（升级）建立显得有点拘谨的。或者是它只是更好的平衡呢？我觉得第一个构建是一个有点前言，这可能使建立健全有点保留比较。我也有几个小时的收听时间上的第一次构建，，任何热离子狂热知道，新的阀门可以有较长的磨合期。由于它们的规模我猜想，JAN6418需要，不超过10个小时的连续播放“摆平”他们。他们没有一个巨大的生活。灯丝电压低1.2V，小的损害音质的一至三年的努力发挥。较高的灯丝电压管的使用寿命将大大缩短。管是每个2元，我买了一个额外的10管。 任何时候，你可以挖掘出微细节和细微之处记录，你会得到更丰富，更广泛，更全面更详细的声音阶段。这就是这个前置放大器可以在黑桃。深入，广泛的广度和清晰的细节，揭示精细的细节没有硬边。现在提供的每首歌我听以前隐藏的精致细节。在语音的音色和共鸣，现在有一个额外的层，更细，breathier的比我听说过的。多人组成的字符串录得听起来像他们的空间，而不是工具本身，通风几乎薄。双簧管听起来并不像我记得，每一个键的触摸运进了房间。钢琴是一个多一点的“甜蜜的锣”像所有的钟一样。但没有寄存器占据主导地位。贝司/的节奏（左手（低音符））是用右手的旋律/铅线（高音符）的完美平衡。钢琴的声音平衡的音色，令人上瘾的。 奥特利电子产品的基本的工具包是非常值得的27AU的价格标签。原来的套件虽然听起来可能太靠前。约20美元，你可以把这个基本的工具包到一个非常音色平衡的高性能放大器。或者只是建立自己的复古热电子的便携式阀门耳机驱动器去太空时代的MP3播放器，iPod或蒸汽驱动的便携式CD播放器。27块钱，小说吗？

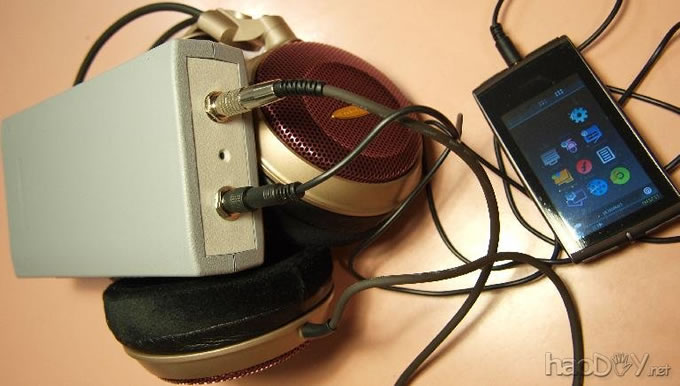

马克休斯顿 6418阀（管）的前置放大器和耳机放大器现在，我已经建立了一些这些工具包，下面是两个。在一个塑料外壳与COWON S9媒体播放器和耳机的便携式耳机放大器，所以Phiaton MS400。

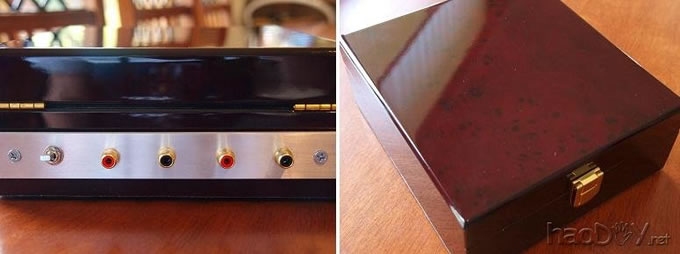

最终版本是在一个木制首饰盒类似的升级建立之前提到的前置放大器。
