说到头戴式耳机，我想很多人都是奔着它优良的的隔音、音效等效果来的，但是传统的有线头戴耳机在使用中总是会不小心扯到耳机线，有时甚至会直接把耳机从头上扯下来砸到地上，这一点让人觉得颇不爽。（砸到地上的如果是几十元的国产货可能不会心疼，但是如果是刚买的Monster Beats Mixr的话，那就只能呵呵了……）
在屡屡发生上述令人不爽的事情之后我终于决定要换个无线头戴耳机了！雄心壮志上在某网购逛了一圈，扫了一眼咱的账面余额，然后默默地抓起普通有线耳机继续用……喂喂，作为一个DIYer怎么能允许这种情况出现！买不起咱还做不起么？赶紧的采购零件开工！ 材料和工具 制作材料
制作工具
拆解原耳机

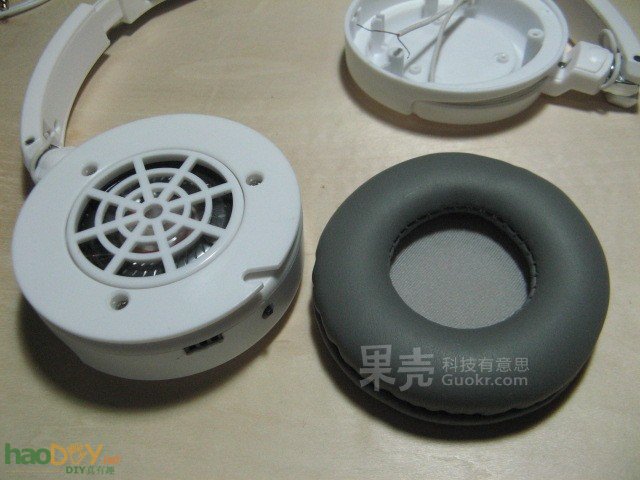

#p#分页标题#e# 首先将耳罩拿下来，注意别太暴力，力度要适中，别把上面的缝线扯开了……
然后拧下三颗固定螺丝，把扬声器单元温柔地、轻轻地卸下来。拆下来的螺丝可以放在耳罩里面，没那么容易弄丢，省的半小时后总装发现少个螺丝神马的。
将原来的音频线焊下来，去除，留下外壳和扬声器部分。
p.s.别着急人道毁灭这货，留着说不定以后可以用上呢。 将相对独立的左右部分用旧耳机线连起来由于原来的耳机左右两边的部分是相对独立的，没有导线连接，而此次制作需要将电池和蓝牙模块分开左右两边放，放在右边的蓝牙模块的左声道输出也需要用音频线连接到左边，所以需要用一副旧耳机来拆取音频线。
这是一副被咱家汪星人蹂躏过的耳机线……好在线缆部分没有损坏，可以使用。 这里之所以不采用从这副耳机上拆下来的耳机线是因为拆下来的线太粗了，不方便走线，而普通耳机的线比较细。
#p#分页标题#e# 分出两根等长的、大约比耳机头罩部分长两倍的耳机线。
将耳机的折叠转轴和伸缩部分拆解，注意在拆解的时候千万不要用蛮力，若是拆不开的话先检查一下是否漏拆了一颗螺丝，同时多试几个方向和角度，不然咔嚓一声后你就只有重新买一个头戴耳机了……
完全拆解后的折叠转轴和伸缩部分。
先从头罩部分开始下手，准备布线。
如图所示，将耳机线压进头罩时突然发现这款耳机貌似是有设计过线槽的，耳机线可以很轻松的压进去，就连伸缩和折叠转轴部分都有过线槽，大大方便了本次制作…… 再卡一根线进去，如图所示，一根是电源线一根是左声道音频线。
然后将线绕过头罩上的卡齿，准备推进卡槽中。
将头罩的卡齿推进伸缩部分的卡槽中，然后将两根线从伸缩部分底端（图中右边）那个缝隙中穿出来。注意要先把头罩拉到最长以留出足够长的线以免以后戴耳机调节松紧的时候把线扯断。#p#分页标题#e#
另一边如法炮制，注意两端留出的线长要一致哦！
将耳罩部分装上，但是发现图中金属的转轴部分原先设计的走线槽只能容纳一根线，无法穿过两根线，这时候只有直接在听筒的外壳上打孔过线了……
量好线的直径，准备比线径稍微大那么一点点（大0.1mm左右）的钻头，打孔。
将两条耳机线分别穿过过线孔，走线成功！
将走下来的耳机线压入听筒转轴支架里面的空隙中，如图所示。
至于侧面的转轴部分，先将转轴拆出来，然后将耳机线穿进去，最后再把转轴装回去。
历尽千辛万苦通终于成功穿入听筒内部的两条耳机线……#p#分页标题#e#

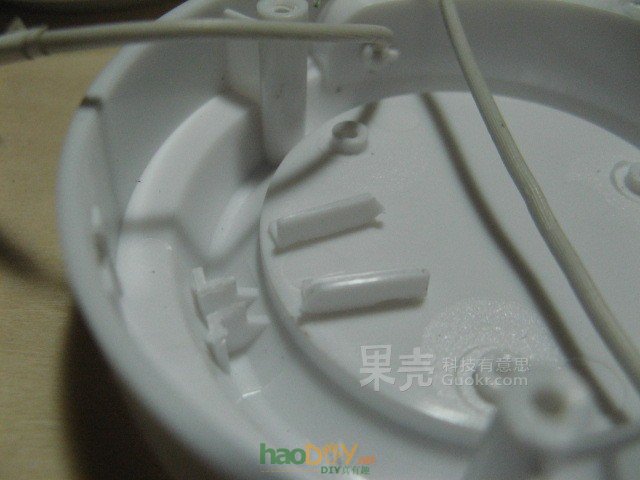

由于贴着转轴部分打孔过线，所以换来的转轴卡子也要适当修剪一下，以给“入侵”进来的耳机线留出一定空间。
然后将修剪过的卡子装上，折叠转轴部分的布线就结束啦~
另一边也如法炮制，一个头戴式蓝牙耳机的基本框架就出来了~ 电路和接口部分的制作 |
