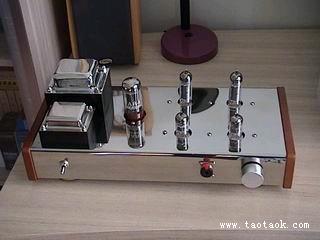

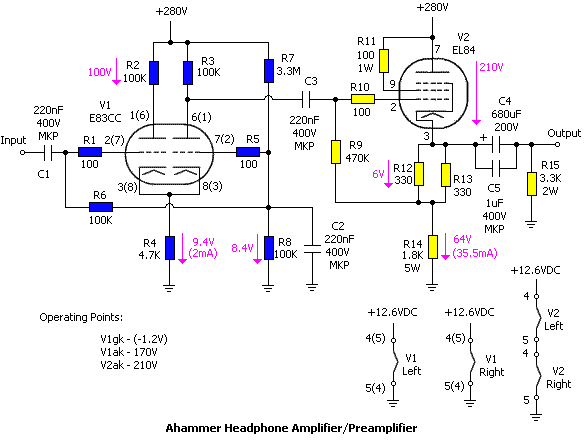

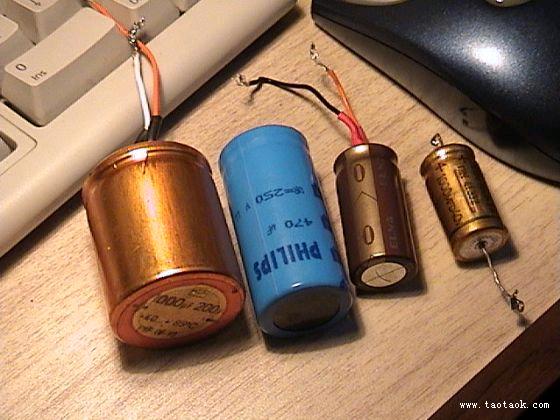

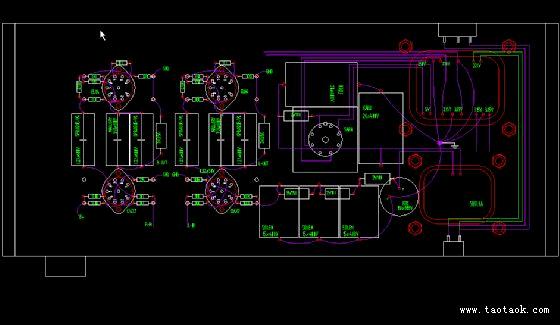

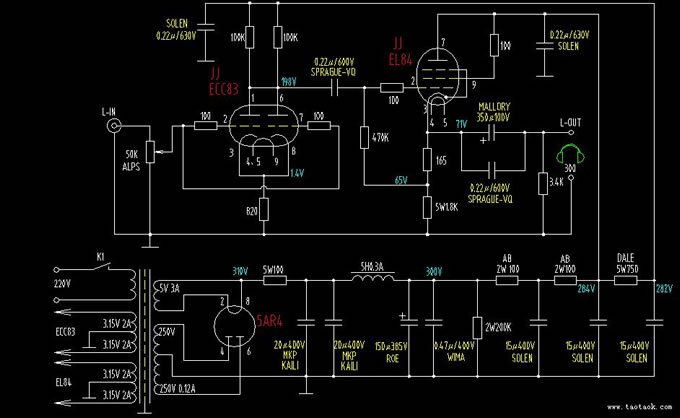

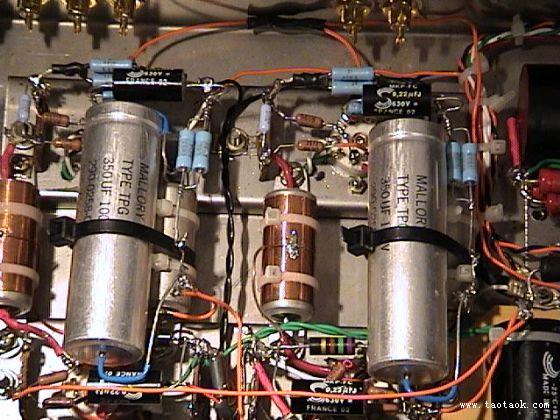

我的全胆耳放，就是签名中的这部，  以前发过贴子展示过内外结构，但关于制作过程及一些心得却没有写过。而这部耳放在我自己看来是完成度比较高的，我也对其比较满意，所以一直想抽空把一些体会写出来，一是对自己的劳动进行个总结，二来也许对那些刚刚入门胆机的朋友能有些许帮助。 原始的线路如下：  12AX7的阴极用分压电阻垫高了8.4V，原作的本意是为了将来用恒流源代替阴极电阻时，能有个正常的工作电压，而我并不想增加恒流源，所以还是将8.4V的分压取消，改为并管，省掉了4个输入电容。 EL84这级的阴极电位也垫高了70V左右，这是为了取得210V屏阴压降、35mA屏流，并采用280V屏压这样的静态工作点而设计的，由于输出电容的缘故（这个后面再详述），我也试过降低阴极电位（20V左右），屏压用240V，也能工作，声音要柔顺一些，但声场的鲜活感差一截，查EL84的DATASHEET得知低屏压下的失真要比高压时大，用EWB512仿真也可以看出高压时线路的增益要大2dB左右，所以EL84这一级还是按照原图做。 这是最终的实际制作线路，包括电源部分，及各点实测的电位值数据。  高压电源我采用了5AR4胆整流，LC及RC多级π型滤波，电容用MKP电容，用一只ROE电解（釉贚之后）调音色，这样的处理使纯胆机在动态和瞬态上也非常出色。 这是我在实做前，在AUTOCAD中根据原件及机箱的情况所做的元件布置及接线图，不知改了多少遍。  该机的声音表现我只能跟手头的SXT-1比较，最明显的区别是音场的宽度和纵深比较大，SXT-1稍有点平面化，另外动态和力度感也比SXT-1好，我觉得SXT-1的最大优点是声音的透明度，有种一尘不染的纯净感，特别适合小编制的弦乐队或人声，而对大型交响曲始终少了点刺激感。我个人认为除了透明度略逊一点外，其他方面我都更喜欢我的胆耳放，也许是敝帚自珍吧。 另外，此线路的声音胆味并不浓，倒有几分石机的动态凌厉的感觉，听交响很过瘾。高频有一点点偏亮（但不失圆润），我想是与采用MKP滤波有关（同时较好的瞬态和动态我想也与此有关），不过用于高频稍稍偏暗的HD580倒是挺合适。 关于输出电容的选择，我颇费了一番脑筋和周折，阴极电位有70多伏，容量不能太小，这样的电容不太好选，以下是我试过的电容：  最早我是用2只ROE1000μ40V（图中轴向的那个）反串输出，这里我犯了个概念错误，在滤波时，可以用耐低压的电容串接来滤高压（但一定要加均压电阻），而在藕合时，想以低压电容反向串接来用于高压是行不通的，全部电压都加在接高电位端的那个电容上的，ROE还算不错，以40V耐压在70V下挺了几个小时才流汤（电解液），所以我在没有其他高压电容的情况下，将线路改成低阴极电压试用。ROE1000μ40V的声音还不错，比较均衡，但听的时间短，印象不是很深。 右荅LNA的FOR AUDIO 1000μ63V，声音的速度感不错，听大提琴时木味很足，但稍有些发干。 最大个的是ROE1000μ200V，我从别的机上拆过来用的，声音发蒙，很肉，是我最不喜欢的。 蓝色的是小澄送的PHILIPS的470μ250V，确实挺好，声音中性，平衡，弹性和两频延伸都不错，是以上几种中的最佳选择。再次感谢小澄的热情帮助！ 不过最后我搞到了这个：  MALLORY的350μ100V新品轴向电容，极硕大的家伙，声音除了有PHILIPS的优点外，还多了些润泽，最终留在了机内。 网友讨论： deepofee： 现在流行温习精华贴哈，请教12ax7兄几个问题： 1. 看图上两声道前后两级四个管子屏压用的一路电源，变压器也一个就全包了，这样省了不少东西，做的时候不知有什么特别注意的，听说有牵连干扰什么的，另外接地最后如何处理去掉交流声的？ 2.扼流圈前后最终是用了40u和150u电容吗，感觉比较大啊。 3.这种镜面加木饰的外观让人口水啊，不过到四川凯立那里没看见一样的机箱，不会是12ax7兄自己出图让他们加工的吧？？找个合适又PP的机箱真难啊！！ 12ax7： 很久的贴子了，deepofee 兄又给翻出来了。 1.两声道是共用同一电源，使用中并没有感到串扰问题，前后级管的B+不是从同一点引入的，前级管多一级RC滤波。要求高的话可以左右、前后的供电分开，彻底消除串扰的可能。我对地线的处理方法是每一级（包括滤波部分、灯丝部分）的接地点汇于同一点，再将每级的共同接地点汇于接机壳的一点。仔细地做好这一点后，在全部采用交流灯丝的情况下，也可以做到没有交流声。 2.电感前后是用了40和150UF的电容，我认为并不算大，5AR4的DATA表中给的电容输出接法时的最大容量是60UF，40还是标准值。后来150的电解还换过330的，也没听出太大的差别。比150小的电解，我手头就没有了。 3.凯立好象还有这种机箱，这两期的《W&D》上还看到了，不过是开了三个九脚管孔的（仿M7），我用的是KD7B这个型号的，是仿和田茂前级的。你也可以去图定做。 (责任编辑：admin) |
