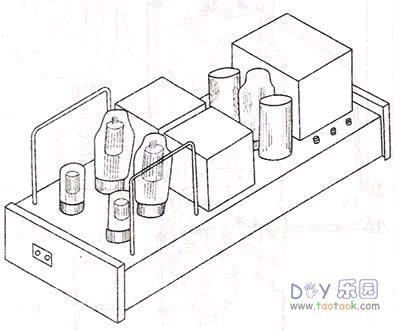

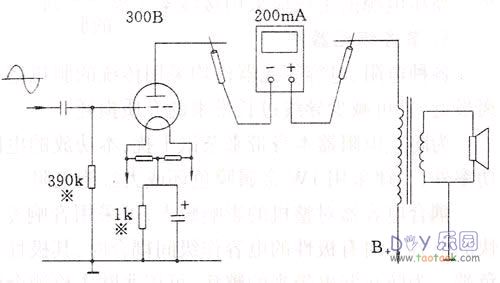

本功放的高压电源整流由5U4电子管担任，4脚与6脚为二只屏极，与电源变压器中交流高压绕组相连；二脚与8脚既是灯丝档，又是整流后的直流高压输出端。经全波整流后的直流高压，采用上下两组CLC组成的兀型滤波网络，故高压电源的内阻较小，效率高，波纹系数也小。高压电源的走线应采用接线架支撑起来，以防止与机内各级产生干扰。 5． 装各级元器件 各种电阻、电容等元器件均采用传统的胆机搭棚式焊接方式。其优点是走线可以做到距离最近，且可减少导线过长带来的介质损耗。 为防止电阻器本身带来杂讯干扰，本功放的电阻器均应采用金属膜电阻器。除特别注明功率外，一律采用1w金属膜色环或大红袍电阻。 耦合电容器对整机的影响较大，可采用音响专用电容或CBB、CZM油浸电容等转换速率快的电容。对有极性的电容作级间耦合时，其极性不能接反，应注意高电位接正端，低电位接负端。为防止漏电带来的弊病，可用兆欧表检测合格后再装上。因为稍有漏电的电容，其电容的电阻特性加大，损耗增加，并易导致放大器产生相移与互调失真。 安装各级电阻、电容等元件必须做到在该级一点接地，以防止交叉干扰。特别是各级的栅极电阻、电容、阴极电阻与旁路电容尤为重要。在栅、阴之间的元器件周围，尽量避免有导线穿来穿去。否则极易产生感应交流声j尤其栅、阴之间不要使用导线，因为导线难免存在电阻，而形成电位差，这一电压虽小，却等于在阴极与栅极间串接了一个交流源，经过逐级放大后，即会产生明显的交流声干扰。 各级电子管屏极与栅极的走线或元件，也应尽量地远离，不能贴紧，以防止产生正反馈啸叫。尤其是栅极的阻抗较高，灵敏度也高，为防止空间电磁场干扰，不能与高压走线紧贴，为此在安装时可将阴极电阻、栅极电阻尽量贴近底板，而屏极元件采用搭棚架空法置于最上层。 为了便于分辨，一般高压接线可用红色；电子管屏极用橙色、黄色；栅极用绿色、蓝色；阴极用棕色、黑色。 图4 是300B功放的整机外型图  四、合并式300B功放的调试 在全部零部件安装焊接完毕后，对照电路图仔细查对，看是否存在接错或漏焊之处。一切无误后再将四只电子管插上。 调试前应在输出端子上先接上假负载，可选用100Ω以内，10w以上的电阻来代替。然后接通交流电源，并密切注视所有零部件的温升是否正常，不可有跳火或冒烟等不正常现象出现。 1． 测量各级直流电压 电源变压器中两个高压绕组的输出交流电压均为320V，经由5U4高压整流管进行全波整流后，在该管2脚或8脚任何一端对地均有高压输出。第一级的峰值直流高压应为440v左右。经双档阻流线圈组成的CLC滤波平滑网络之后的电压应为420V左右的平稳直流高压。 300B功放电子管的屏极对地的直流电压应为410V左右，阴极对地电压约为70v，屏极与阴极之间的电压应为340V左右。 推动电子管6SL7(6N9P)屏极对地电压为280V左右．阴极对地电压142v左右．栅极对地电压140V左右。输入电压放大管的屏极对地电压140V左右，阴极对地电压5V左右。 上述电压值根据所使用的万用表内阻的不同，会略有出入。 2．300B单端A类功放级调试 图5 为本机屏流校准示意图  A类功放管的工作状态必须保持在屏流一栅压特性曲线的中间部分，因此对A类功放管的栅极负压应进行仔细调校，以确保平均屏流数值的恒定。300B功放管的平均屏极电流应控制在60～70mA之间。 具体校准方法是，采用万用电表200～250mA档，如图示将表棒分别串接在功放管屏极回路内，当功放管栅极有音频信号输入时，如屏极电流升高超出70mA以上时，则表示该功放管的栅极负压过低；反之，如在有音频信号输入时，功放管的屏极电流随之降低，并低于50mA以下时，则表明栅极负压过高。应仔细调校300B功放管阴极对地电阻(1kΩ、30w)与栅极对地的390kΩ的电阻阻值。同时推动信号的强弱应保持适中，测量A类功放的屏流变化保持在10％左右，如屏流变化幅度较大时，则表明工作状态不稳定，或已经进入AB类工作状态。 300B单端A类功放的栅负压校准，必须在注人音频信号时进行。音频信号强度不应超过±35V。功放管的栅极负压是对阴极而言，因此，在测量时应将万用表置于直流电压100V档上，将负表棒接在功放栅极上，正表棒接在功放管阴极上。其栅极负压值应保持在 -60～-70V之间，数值相差过大应相应调整300B功放管阴极电阻与栅极电阻的阻值。 图6 为300B单端A类功放栅极负压校准图  整机在调试中如未出现异常现象，即可从输入端注入音频信号进行试听，如将CD、VCD、DVD、卡座、调谐器等的音频信号注入，连续开机一小时左右，机内各部分均无异常现象时，即可认为初步试装成功。 五、煲机与聆听 对新装胆机来说，刚开始可能声音并不理想，如高音较亮、中音发紧等。因电子管正常工作需要一定的预热时间才能逐渐趋于稳定发挥最好效能，其他的阻容元件往往需要一定的稳定过程，所以，初装好的机器像煲汤煮饭需要慢功烹制，才能达到美味可口一样，要进行较长时间的开机使用。这一过程被称为“煲机”。“煲机”一段时间后，声音会逐渐匀称起来，放出靓声。 合并式300B功放的输出功率虽然只有8W×2，由于电子管功放的负载能力很强，故可以带动一对普通的中型音箱。 先用该功放播放《蔡琴老歌》CD重点聆听人声特色，可以发现本机对人声表达细腻，真切柔顺，音色温暖甜美，韵味十足。再欣赏中国古典乐曲CD《春江花月夜》时，音乐韵味浓郁，清澄透明，其中的琵琶声与笛声将乐曲中的波光月影表现得琳璃尽致一整个乐曲从始至终错落有致，有如行云流水，充分反映出“胆中之王”梦幻之球的无限魅力。 (责任编辑：admin) |
